Круговая диаграмма
Диаграмма отображает отношение между категориями при помощи сегментов (секторов) круга. Площадь всего круга равна 100% и соответствует сумме всех категорий. Площадь каждого сегмента соответствует доле категории в общей сумме. Круговые диаграммы подходят для показа пропорций небольшого количества сегментов.
Исходная таблица
| Категории товаров | Продажи |
|---|---|
| Техника для дома | 69М |
| Бытовые товары | 57М |
| Бытовая химия | 44М |

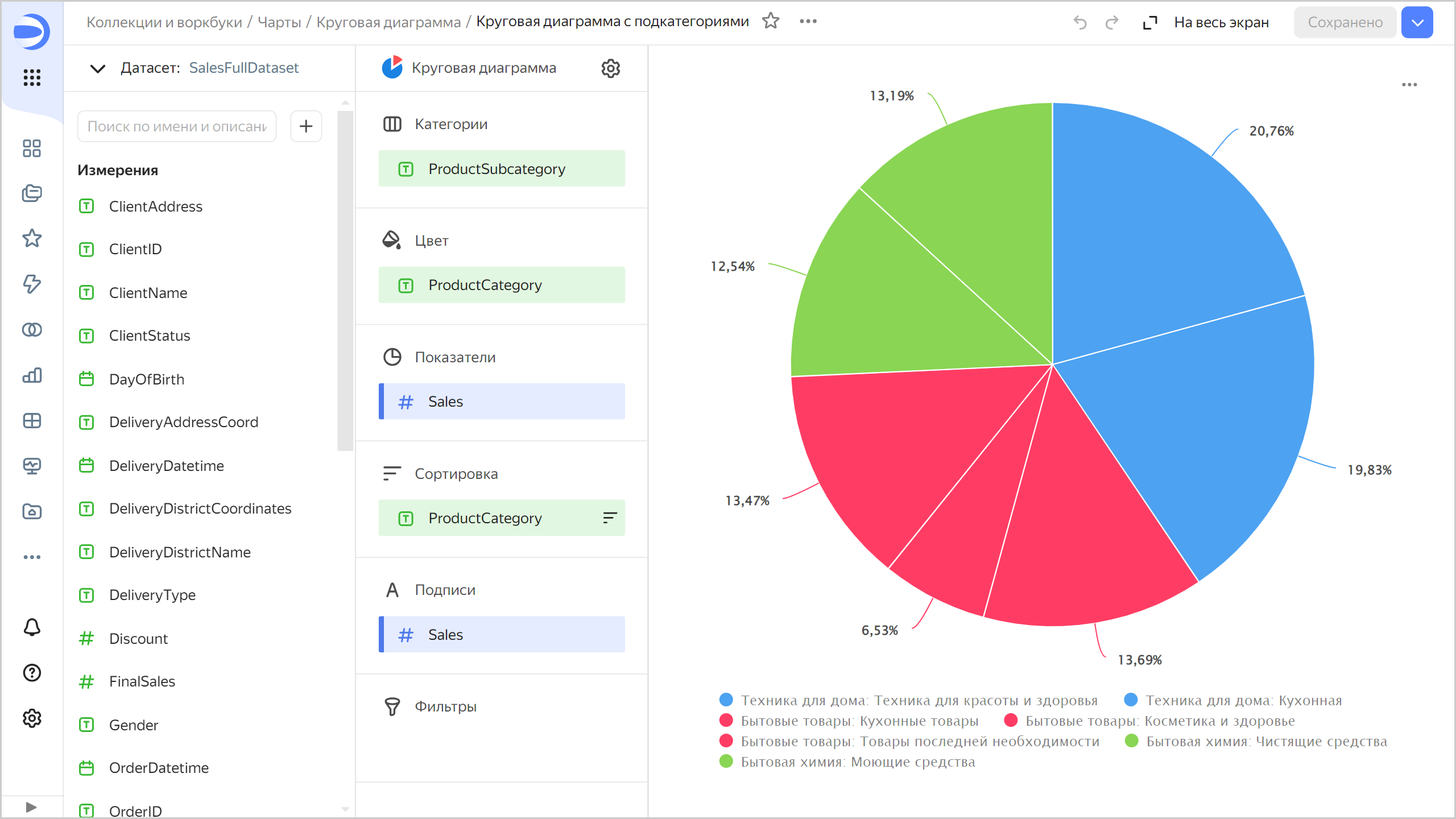

Несколько мелких секторов, которые относятся к более крупной категории, можно выделить одним цветом.
Секции в визарде
| Секция в визарде |
Описание |
|---|---|
| Категории | Измерение. Может быть указано только одно поле. По нему производится группировка данных. |
| Цвет | Измерение. Может быть указано только одно поле. По нему производится раскрашивание сегментов диаграммы. |
| Показатели | Показатель. Может быть указано только одно поле. |
| Сортировка | Показатель или измерение из секции Цвет. Влияет на сортировку областей. Направление сортировки отмечено значком рядом с полем: по возрастанию или по убыванию . Чтобы изменить направление сортировки, нажмите значок. |
| Подписи | Показатель. Отображает значения показателя на диаграмме. Чтобы добавить на диаграмму выноски с названиями категорий, перетащите в эту секцию измерение Measure Names. Поддерживается использование функций разметки. Для полей с типом Строка можно настроить использование базового синтаксиса Markdown: нажмите на значок перед названием поля и включите опцию Markdown. |
| Фильтры | Измерение или показатель. Используется в качестве фильтра. |

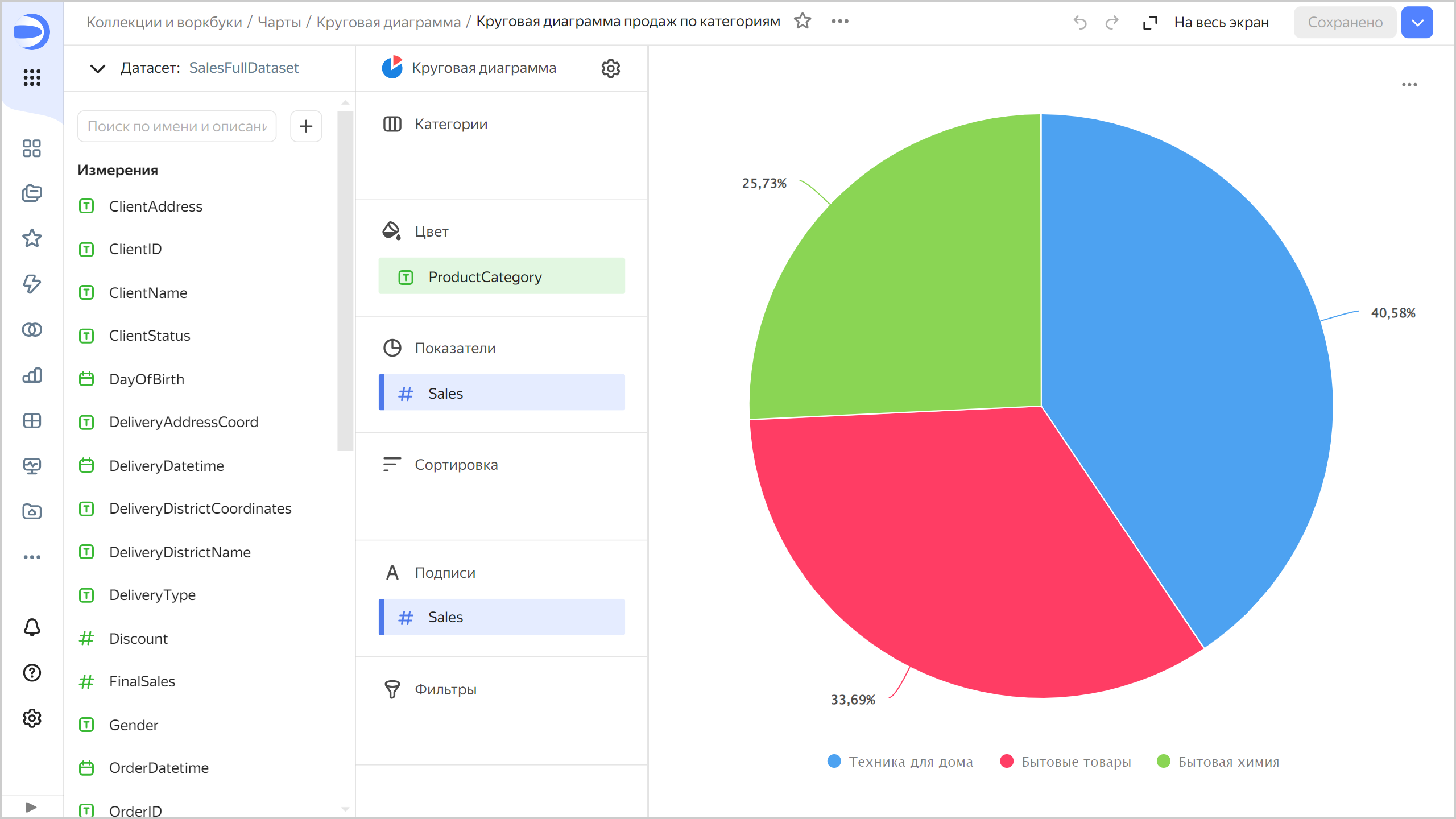

Создание круговой диаграммы
Чтобы создать круговую диаграмму:
Важно
Если вы работаете с новой объектной моделью DataLens, включающей воркбуки и коллекции:
- Перейдите на главную страницу DataLens. На панели слева выберите Коллекции и воркбуки.
- Откройте воркбук, в правом верхнем углу нажмите Создать и выберите нужный объект.
Продолжайте инструкцию с шага 4.
- Перейдите на главную страницу DataLens.
- На панели слева выберите Чарты.
- Нажмите кнопку Создать чарт → Чарт.
- Слева вверху нажмите Выберите датасет и укажите датасет для визуализации.
- Выберите тип чарта Круговая диаграмма.
- Перетащите измерение из датасета в секцию Категории.
- Перетащите измерение из датасета в секцию Цвет.
- Перетащите показатель из датасета в секцию Показатели. Значения отобразятся в виде областей круговой диаграммы.
Рекомендации
-

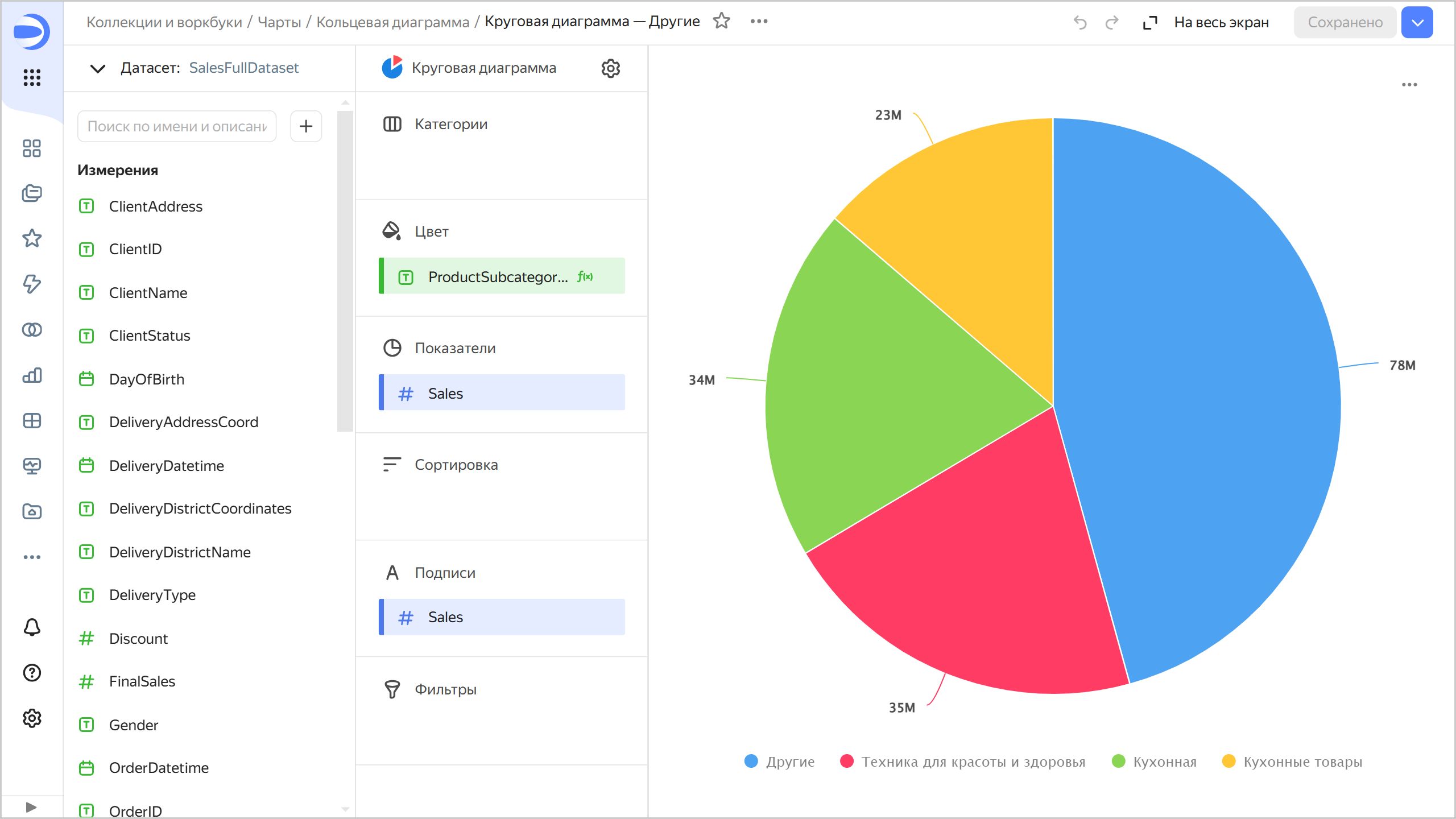

При наличии более 4-6 сегментов на одной диаграмме, стоит объединить самые маленькие из них в общую группу Другие. Если сегментов больше, диаграмма выглядит перегруженно, а понимать данные становится сложно.
-
Объединяйте мелкие сегменты в более крупные группы:
- Для выделения сегментов используйте секцию Категории.
- Для выделения групп используйте секцию Цвет.
-
На диаграмме нельзя отобразить отрицательные и нулевые значения.
-
Не используйте круговые диаграммы для отображения изменения пропорций во времени и для точного сравнения данных по категориям.
