Комбинированная диаграмма
Комбинированная диаграмма — отдельный тип визуализации, который состоит из слоев. Каждый слой представлен отдельным типом диаграммы. Можно комбинировать линейные, столбчатые и диаграммы с областями.
Особенности:
- Секции Х, Сортировка и Фильтры общие для всех слоев.
- Слои можно добавлять, удалять, менять порядок, переименовывать.
- Каждый слой исполняется в базе отдельным запросом.
- Максимальное количество слоев — 5.
Примечание
- В столбчатых диаграммах нет раскраски по показателю.
- В комбинированной диаграмме сортировка применяется только к тем слоям, где она возможна.

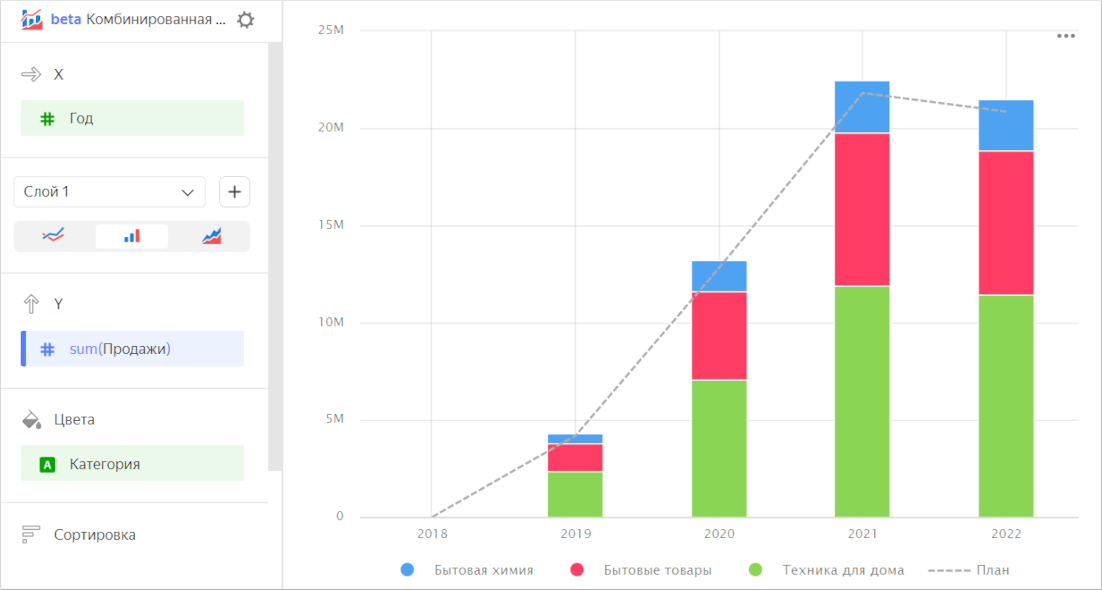

Комбинированную диаграмму часто используют для сравнения плана и факта. Линию плана можно показать пунктиром на слое с линейной диаграммой, а столбики факта — разбить по категориям на слое со столбчатой.
Исходная таблица
| Год | Категория | План | Продажи |
|---|---|---|---|
| 2018 | Бытовая химия | 435.53 | 449 |
| 2018 | Бытовые товары | null | null |
| 2018 | Техника для дома | null | null |
| 2019 | Бытовая химия | 503255 | 512282 |
| 2019 | Бытовые товары | 1457502 | 1483733 |
| 2019 | Техника для дома | 2237228.4 | 2331805 |
| 2020 | Бытовая химия | 1623124 | 1644668 |
| 2020 | Бытовые товары | 4495448 | 4535567 |
| 2020 | Техника для дома | 6711462.8 | 7046605 |
| 2021 | Бытовая химия | 2686134 | 2737436 |
| 2021 | Бытовые товары | 7794310 | 7836228 |
| 2021 | Техника для дома | 11329663.6 | 11910983 |
| 2022 | Бытовая химия | 2512031 | 2652918 |
| 2022 | Бытовые товары | 7013145 | 7382385 |
| 2022 | Техника для дома | 11327092 | 11461881 |

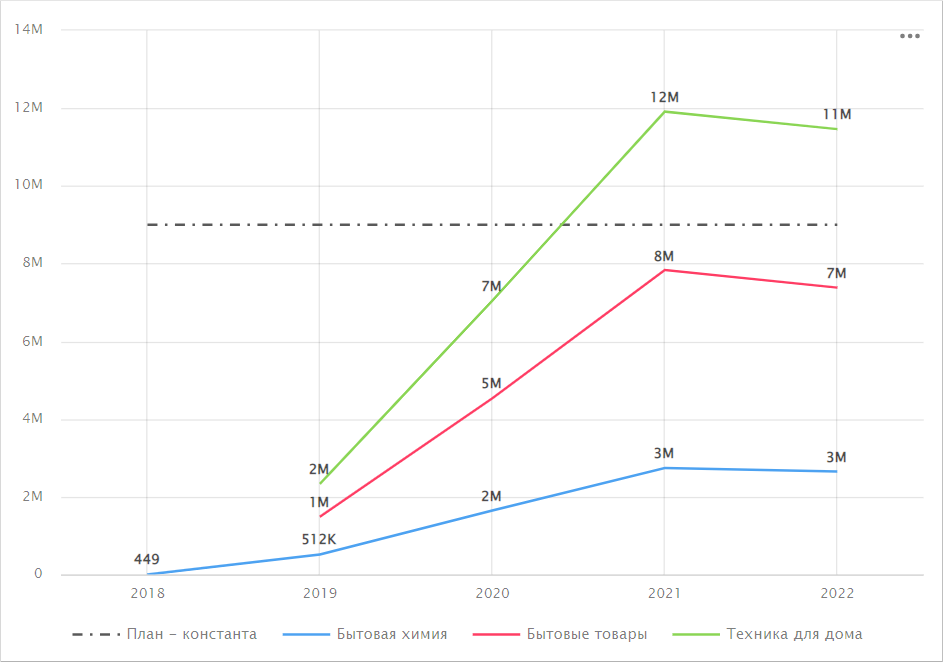

Комбинированную диаграмму в некоторых случаях удобно использовать для однотипных слоев. Например, на одном слое представлены продажи по категориям, а на втором слое — выведена константа плана.

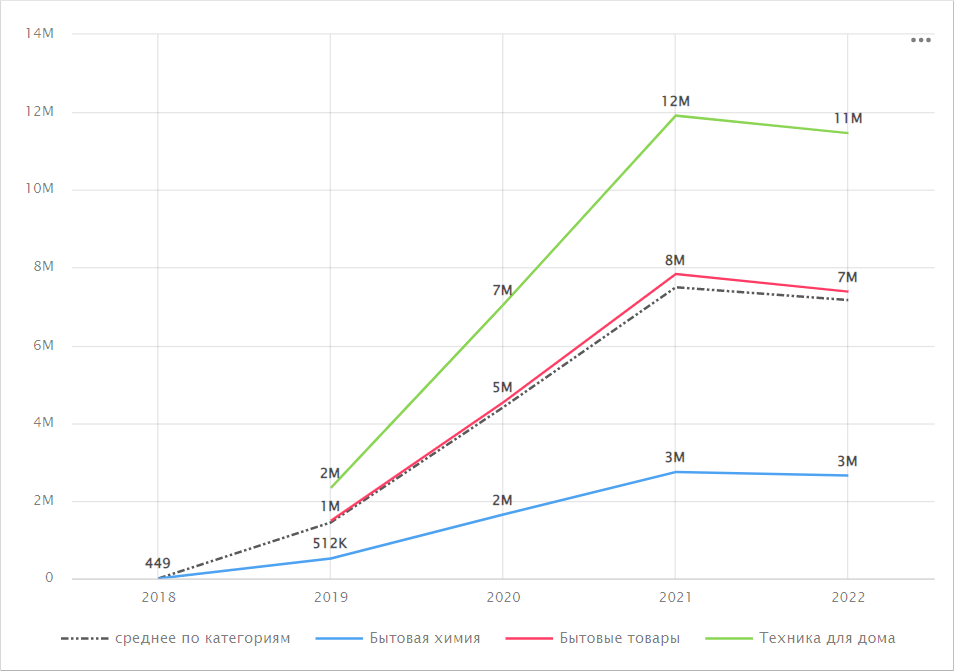

Можно выводить дополнительные линии, рассчитанные через оконные или LOD-функции. Например, для расчета среднего по категориям можно воспользоваться формулой: avg(SUM([Продажа] INCLUDE [Категория])).
Секции в визарде
| Секция в визарде |
Описание |
|---|---|
| X | Измерение. Может быть указано только одно поле. Обычно это измерение бывает датой. В этом случае проверьте, что в датасете для этого поля указан тип данных Дата. Это необходимо для корректной сортировки, отображения подписей. Для более наглядной визуализации дату можно группировать в недели, месяцы, годы (подробнее в разделе Настройки полей). Секция Х общая для всех слоев. |
| Секция слоя | Позволяет добавлять, удалять, менять порядок, переименовывать слои. Можно выбрать тип диаграммы для слоя: линейную, столбчатую или диаграмму с областями. Список остальных секций зависит от типа выбранной диаграммы слоя. Управлять отображением данных на слоях диаграммы можно с помощью легенды чарта. Для этого нажимайте на отдельные элементы легенды или выбирайте несколько элементов легенды с зажатой клавишей Ctrl/Cmd. Легенда включается и отключается в настройках чарта (подробнее в разделе Общие настройки). |
Создание комбинированной диаграммы
Чтобы создать комбинированную диаграмму:
Важно
Если вы работаете с новой объектной моделью DataLens, включающей воркбуки и коллекции:
- Перейдите на главную страницу DataLens. На панели слева выберите Коллекции и воркбуки.
- Откройте воркбук, в правом верхнем углу нажмите Создать и выберите нужный объект.
Продолжайте инструкцию с шага 4.
-
Перейдите на главную страницу DataLens.
-
На панели слева выберите Чарты.
-
Нажмите кнопку Создать чарт → Чарт.
-
Слева вверху нажмите Выберите датасет и укажите датасет для визуализации.
-
Выберите тип чарта Комбинированная диаграмма.
-
Перетащите измерение из датасета в секцию X. Значения отобразятся в нижней части графика по оси X.
-
Выберите тип диаграммы слоя: линейную , столбчатую или диаграмму с областями . При необходимости измените название слоя.
-
Постройте диаграмму соответствующего типа:
-
Добавьте новый слой. Для этого нажмите значок справа от названия слоя.
