Нормированная линейчатая диаграмма

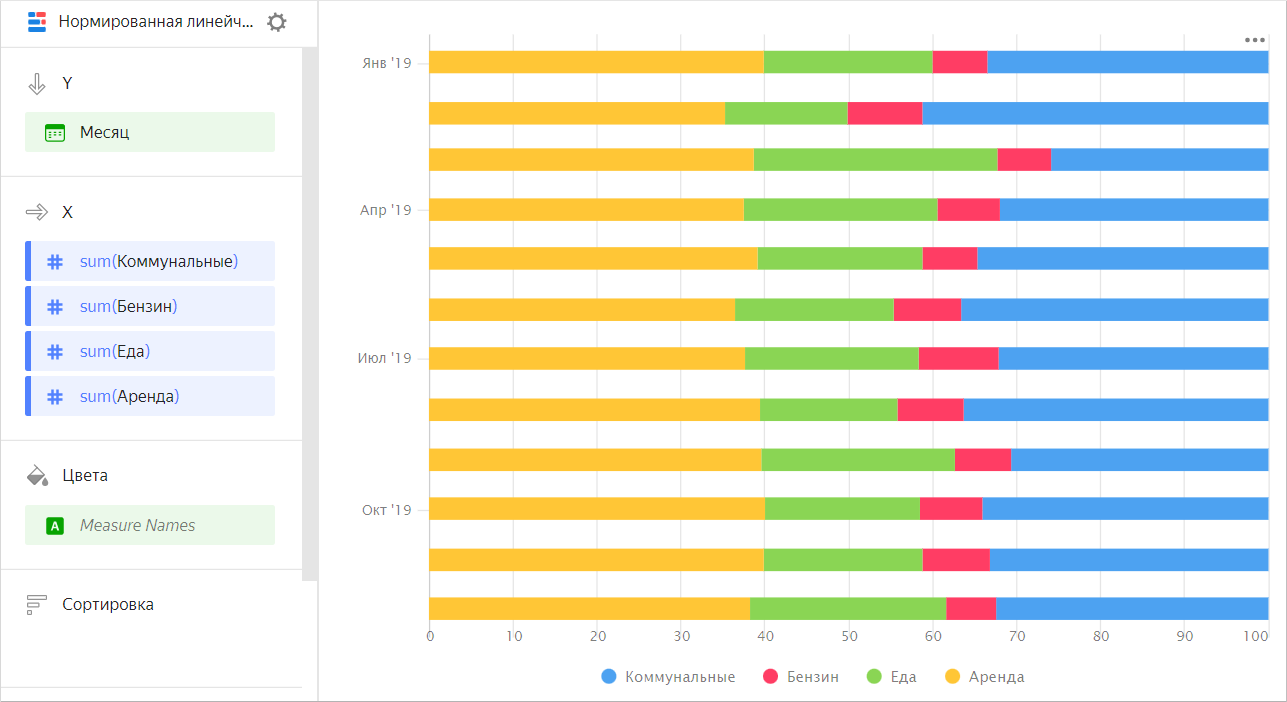

Нормированная линейчатая диаграмма показывает процентный вклад нескольких показателей в общую сумму по периодам времени или по категориям. В отличие от линейчатой диаграммы с накоплением для этой диаграммы важна не суммарная длина столбца, а соотношение долей сегментов между собой. Сегменты выделяются разными цветами и располагаются друг за другом. Длина сегмента соответствует его доле от общей суммы, приведенной к 100%. Например, доля статей расхода в бюджете за год.
Исходная таблица
Месяц | Бензин | Аренда | Еда | Коммунальные |
---|---|---|---|---|
Январь 2019 | 100 | 600 | 300 | 500 |
Февраль 2019 | 150 | 600 | 250 | 700 |
Март 2019 | 100 | 600 | 450 | 400 |
Апрель 2019 | 120 | 600 | 370 | 510 |
Май 2019 | 100 | 600 | 300 | 530 |
Июнь 2019 | 130 | 600 | 310 | 600 |
Июль 2019 | 150 | 600 | 330 | 510 |
Август 2019 | 120 | 600 | 250 | 550 |
Сентябрь 2019 | 110 | 650 | 380 | 500 |
Октябрь 2019 | 120 | 650 | 300 | 550 |
Ноябрь 2019 | 130 | 650 | 310 | 540 |
Декабрь 2019 | 100 | 650 | 400 | 550 |

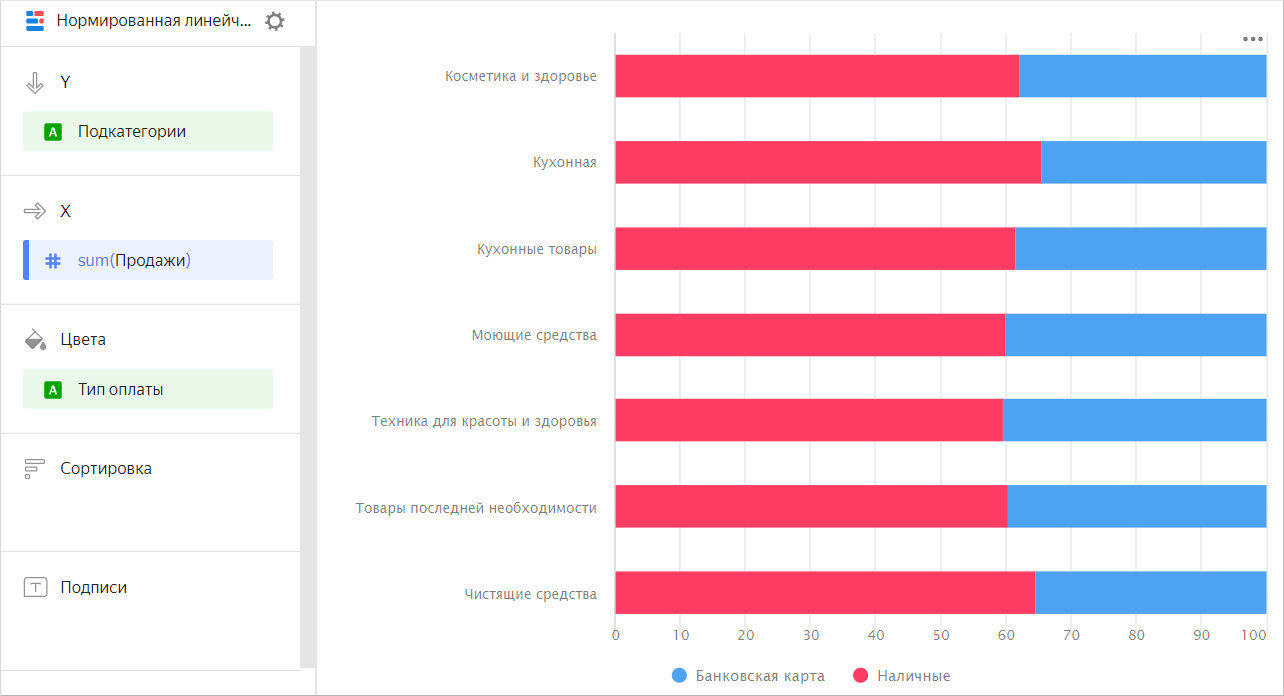

Или процентное распределение типов оплаты в подкатегориях товаров.
Исходная таблица
Подкатегория | Доставка | Самовывоз |
---|---|---|
Косметика и здоровье | 615К | 373К |
Кухонная | 1929К | 1005К |
Кухонные товары | 1217К | 759К |
Моющие средства | 1210К | 803К |
Техника для красоты и здоровья | 2046К | 1380К |
Товары последней необходимости | 1368К | 894К |
Чистящие средства | 1237К | 673К |

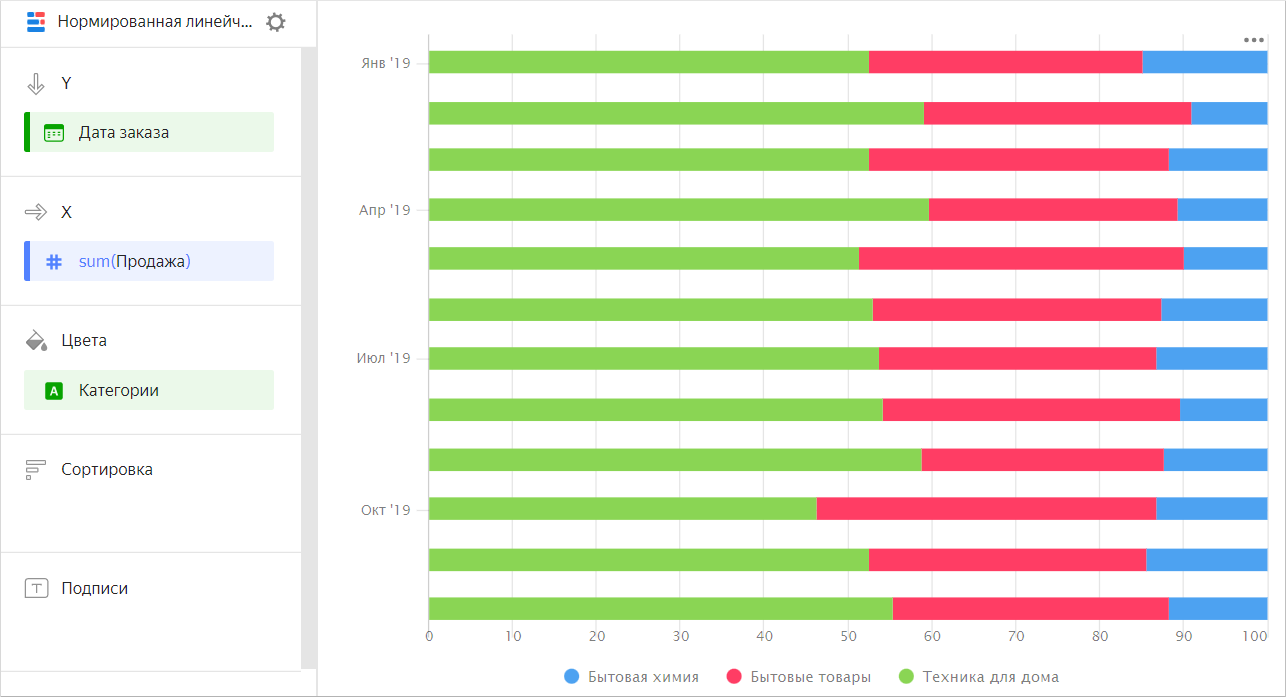

Нормированная линейчатая диаграмма показывает процентный вклад каждой категории в итоговое значение показателя на отрезке времени. Например, процент продаж для разных категорий товаров.
Исходная таблица
Месяц | Техника для дома | Бытовые товары | Бытовая химия |
---|---|---|---|
Январь 2019 | 128К | 55К | 26К |
Февраль 2019 | 97К | 79К | 18К |
Март 2019 | 187К | 105К | 41К |
Апрель 2019 | 188К | 137К | 34К |
Май 2019 | 230К | 121К | 43К |
Июнь 2019 | 256К | 162К | 59К |
Июль 2019 | 284К | 206К | 67К |
Август 2019 | 409К | 204К | 72К |
Сентябрь 2019 | 314К | 209К | 86К |
Октябрь 2019 | 324К | 262К | 79К |
Ноябрь 2019 | 385К | 238К | 101К |
Декабрь 2019 | 451К | 307К | 111К |
Секции в визарде
Секция в визарде |
Описание |
---|---|
Y | Измерения. Может быть указано одно или два измерения. Для типов Дата и Дата и время можно задать группировку по времени: минуты, часы, недели и др. |
X | Показатель. Может быть указано несколько показателей. При добавлении в секцию более одного показателя в секции Цвета появится измерение Measure Names. Measure Names можно перенести на ось Y. |
Цвета | Измерение или поле Measure Names. Влияет на цвет линий. Measure Names удаляется путем удаления показателей с оси X. |
Сортировка | Измерение или показатель. Влияет на сортировку столбцов. Направление сортировки отмечено значком рядом с полем: по возрастанию |
Подписи | Показатель. Отображает значения показателя на диаграмме. Если в секцию Y добавлено несколько показателей, перетащите в эту секцию показатель Measure Values. Поддерживается использование функций разметки. Для полей с типом Строка можно настроить использование базового синтаксиса Markdown: нажмите на значок перед названием поля и включите опцию Markdown. |
Фильтры | Измерение или показатель. Используется в качестве фильтра. |
Создание нормированной линейчатой диаграммы
Чтобы создать нормированную линейчатую диаграмму:
Важно
Если вы работаете с новой объектной моделью DataLens, включающей воркбуки и коллекции:
- Перейдите на главную страницу
DataLens. На панели слева выберите Коллекции и воркбуки. - Откройте воркбук, в правом верхнем углу нажмите Создать и выберите нужный объект.
Продолжайте инструкцию с шага 4.
- Перейдите на главную страницу
DataLens. - На панели слева выберите
Чарты. - Нажмите кнопку Создать чарт → Чарт.
- Слева вверху нажмите
Выберите датасет и укажите датасет для визуализации. - Выберите тип чарта Нормированная линейчатая диаграмма.
- Перетащите одно или несколько измерений из датасета в секцию Y. Значения отобразятся по оси Y.
- Перетащите один или несколько показателей из датасета в секцию X.
- Перетащите измерение из датасета или поле Measure Names в секцию Цвета.
Рекомендации
-
Если значения категорий содержат большое количество текста, постарайтесь его сократить. Тогда подписи на диаграмме будут выглядеть аккуратнее. Можно использовать строковые функции в вычисляемых полях или условные операторы CASE.
- Не показывайте на диаграмме больше 3-5 сегментов.
- При визуализации нескольких показателей внимательно подбирайте цвета. Они должны быть различимыми и контрастными. Рекомендуем не использовать больше 3-5 цветов на одном чарте. Если вам интересен один показатель среди всех – выделите его одним ярким цветом.
