Кольцевая диаграмма

Статья создана
Обновлена 28 марта 2025 г.

Диаграмма отображает отношение между категориями при помощи сегментов кольца. Сумма всех сегментов составляет 100%. Размер каждого сегмента соответствует доле категории в общей сумме. Число в центре кольца зависит от выбранного показателя и отражает общий итог. Кольцевые диаграммы подходят для отображения небольшого количества сегментов.

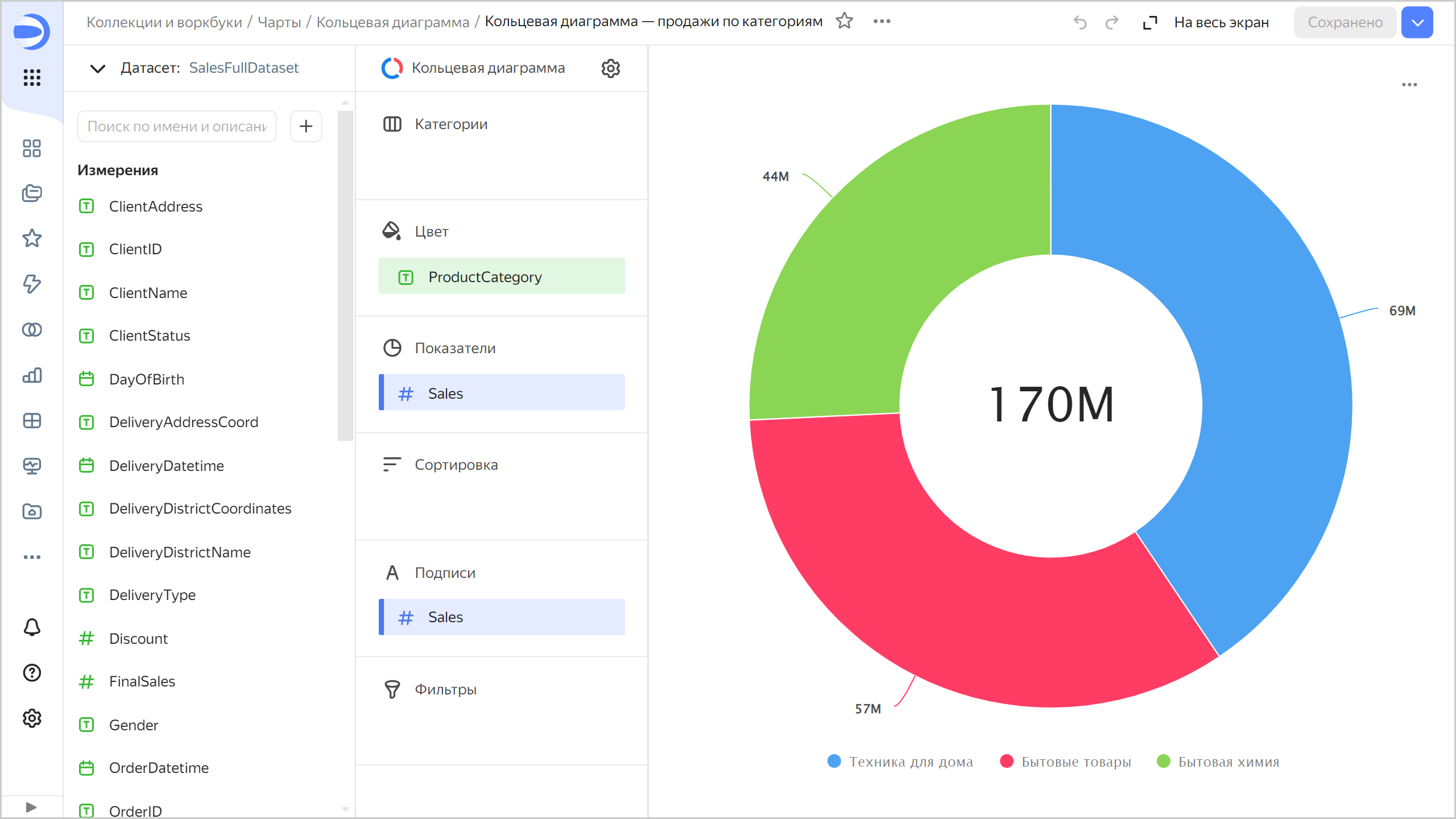

ring-chart

Исходная таблица
Категории товаров Продажи
Техника для дома 69М
Бытовые товары 57М
Бытовая химия 44М

Несколько мелких сегментов, которые относятся к более крупной категории, можно выделить одним цветом.

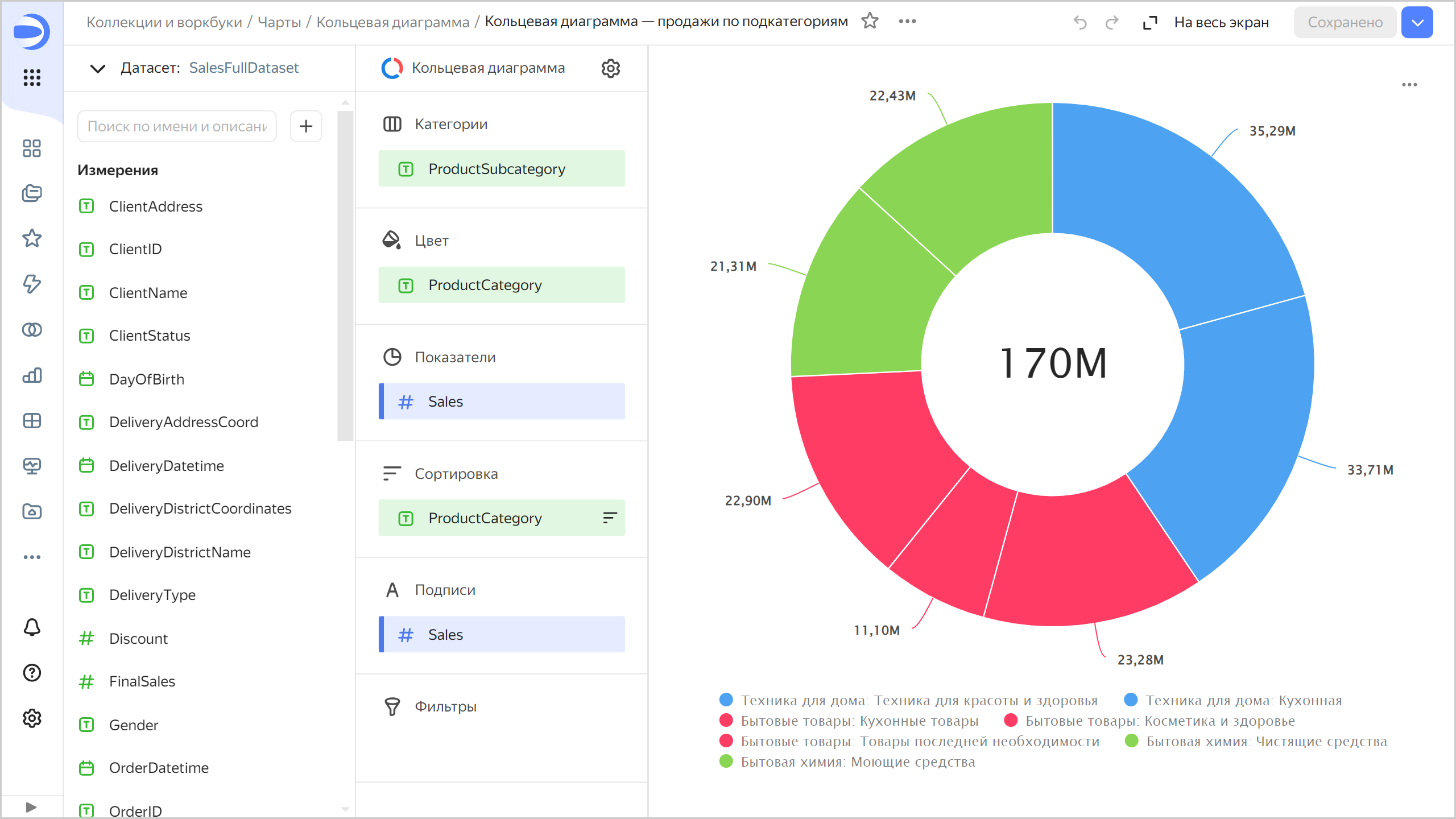

ring-chart-subcategories

Секции в визарде

Секция
в визарде		 Описание
Категории Измерение. Может быть указано только одно поле. По нему производится группировка данных.
Цвет Измерение. Может быть указано только одно поле. По нему производится раскрашивание сегментов диаграммы.
Показатели Влияет на размер сегментов кольца. Может быть указано только одно поле. Итоговое значение показателя отображается в центре кольца. В итоговом значении не отображаются расчеты с помощью LOD-выражений, оконных функций и функций для работы с временными рядами.
Сортировка Показатель или измерение из секции Цвет. Влияет на сортировку сегментов. Направление сортировки отмечено значком рядом с полем: по возрастанию или по убыванию . Чтобы изменить направление сортировки, нажмите значок.
Подписи Показатель. Отображает значения показателя на диаграмме. Чтобы добавить на диаграмму выноски с названиями категорий, перетащите в эту секцию измерение Measure Names. Поддерживается использование функций разметки. Для полей с типом Строка можно настроить использование базового синтаксиса Markdown: нажмите на значок перед названием поля и включите опцию Markdown.
Фильтры Измерение или показатель. Используется в качестве фильтра.

Создание кольцевой диаграммы

Чтобы создать кольцевую диаграмму:

Важно

Если вы работаете с новой объектной моделью DataLens, включающей воркбуки и коллекции:

  1. Перейдите на главную страницу DataLens. На панели слева выберите Коллекции и воркбуки.
  2. Откройте воркбук, в правом верхнем углу нажмите Создать и выберите нужный объект.

Продолжайте инструкцию с шага 4.

  1. Перейдите на главную страницу DataLens.
  2. На панели слева выберите Чарты.
  3. Нажмите кнопку Создать чарт → Чарт.
  4. Слева вверху нажмите Выберите датасет и укажите датасет для визуализации.
  5. Выберите тип чарта Кольцевая диаграмма.
  6. Перетащите измерение из датасета в секцию Категории.
  7. Перетащите измерение или показатель из датасета в секцию Цвет.
  8. Перетащите показатель из датасета в секцию Показатели. Значения отобразятся в виде сегментов кольцевой диаграммы.

Чтобы отключить отображение числа в центре:

  1. В верхней левой части экрана нажмите значок .
  2. В окне Настройки чарта выключите опцию Итоги.
  3. Нажмите Применить.

Рекомендации

  • Если сегментов много, диаграмма выглядит перегружено, а понимать данные становится сложно. При наличии более 4-6 сегментов на одной диаграмме, стоит объединить самые маленькие из них в один сегмент, например Другие. Это можно сделать путем обработки данных, например, создав вычисляемое поле в датасете или чарте.

    Пример объединения сегментов в чарте

    Исходная таблица

    ProductSubcategory Sales
    Косметика и здоровье 11М
    Кухонная 34М
    Кухонные товары 23М
    Моющие средства 22,5М
    Техника для красоты и здоровья 35М
    Товары последней необходимости 23М
    Чистящие средства 21,5М

    Чтобы объединить несколько сегментов по полю ProductSubcategory в общую группу:

    1. Добавьте в чарт новое поле с формулой:

      CASE [ProductSubcategory]
    WHEN "Техника для красоты и здоровья" THEN "Техника для красоты и здоровья"
    WHEN "Кухонная" THEN "Кухонная"
    WHEN "Кухонные товары" THEN "Кухонные товары"
    ELSE "Другие"
END

    2. Перетащите новое поле в секцию Цвет.

    3. Перетащите поле Sales в секции Показатели и Подписи.

    Сумма продаж будет подсчитываться отдельно для подкатегорий Техника для красоты и здоровья, Кухонная и Кухонные товары, а для остальных подкатегорий — в группе Другие.

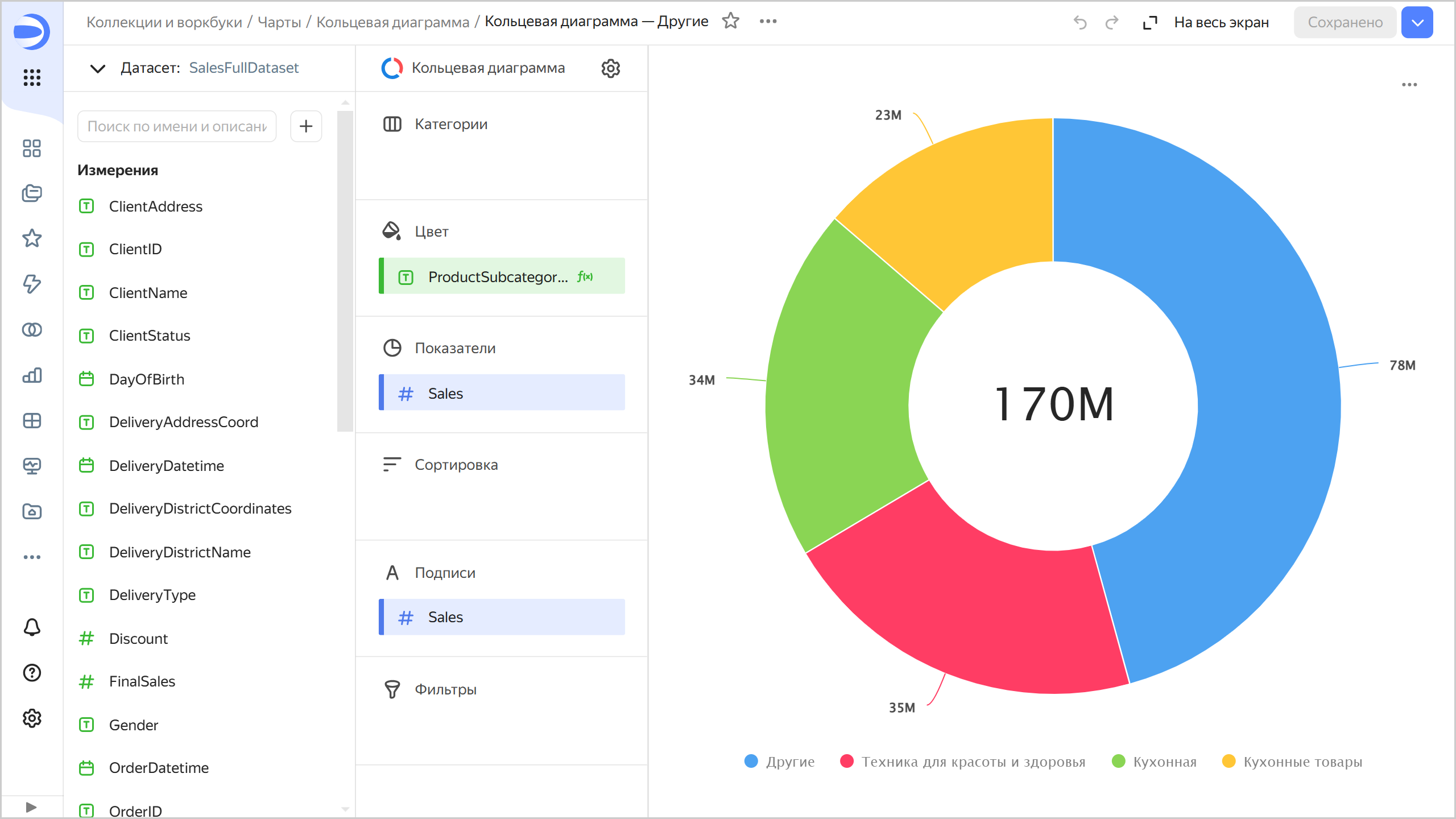

    ring-chart-join-segments

  • Объединяйте мелкие сегменты в более крупные группы:

    • Для выделения сегментов используйте секцию Категории.
    • Для выделения групп используйте секцию Цвет.

  • На диаграмме нельзя отобразить отрицательные и нулевые значения.

  • Не используйте кольцевые диаграммы для отображения изменения пропорций во времени и для точного сравнения данных по категориям.
