Точечная диаграмма
Точечная диаграмма показывает отношение между двумя величинами (измерениями или показателями). Их значения показываются в виде точек. На точечной диаграмме всегда есть две оси: набор значений одной величины представлен вдоль горизонтальной оси, а другой — вдоль вертикальной. На пересечении координат X и Y отображается точка данных, которая связывает эти два значения. Такие точки данных могут быть распределены по горизонтальной оси равномерно или неравномерно, в зависимости от конкретных данных.
Диаграмму используют, когда нужно найти зависимость между измерениями и показателями или показать разброс значений. Например, соотношение между средним чеком на товар и числом заявок.

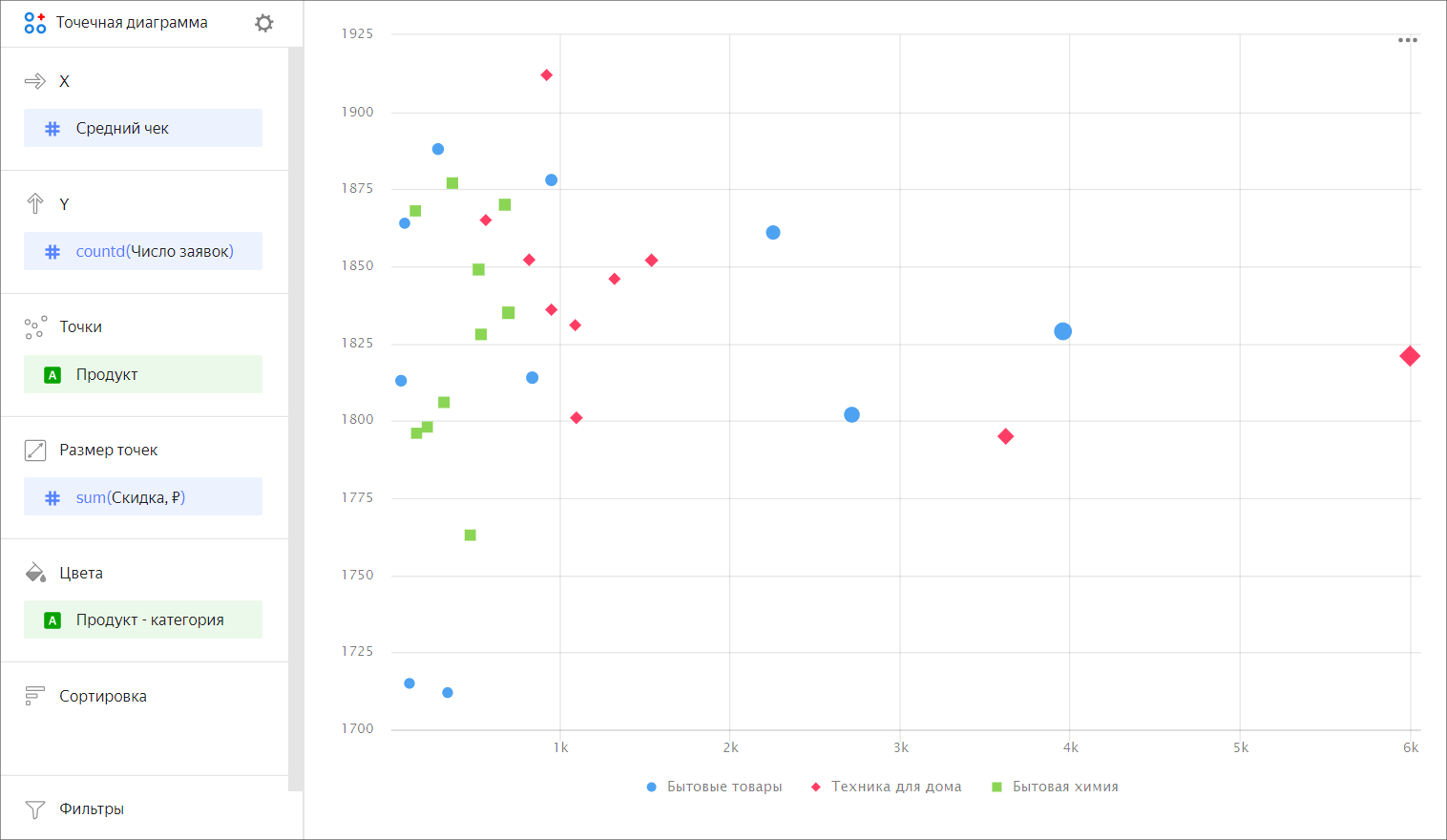

Также зависимости на точечной диаграмме можно показывать с помощью размера точек. Размер точки определяется значением показателя: чем больше значение показателя, тем больше размер точки. Например, размер точки может зависеть от скидки на товар.
Срез из пяти строк исходной таблицы
| Продукт | Категория | Средний чек | Число заявок | Скидка |
|---|---|---|---|---|
| Раствор для мытья полов | Бытовая химия | 153.0 | 1 | 0 |
| Мультиварка с 40 режимами готовки еды | Техника для дома | 3442.0 | 1 | 0 |
| Гель для стирки цветных вещей | Бытовая химия | 525.0 | 1 | 0 |
| Порошок для чистки ковриков | Бытовая химия | 463.0 | 1 | 0 |
| Средство для мытья посуды с ароматом лимона | Бытовая химия | 362.0 | 1 | 0 |
Датасет построен на основе таблиц подключения Sample ClickHouse.

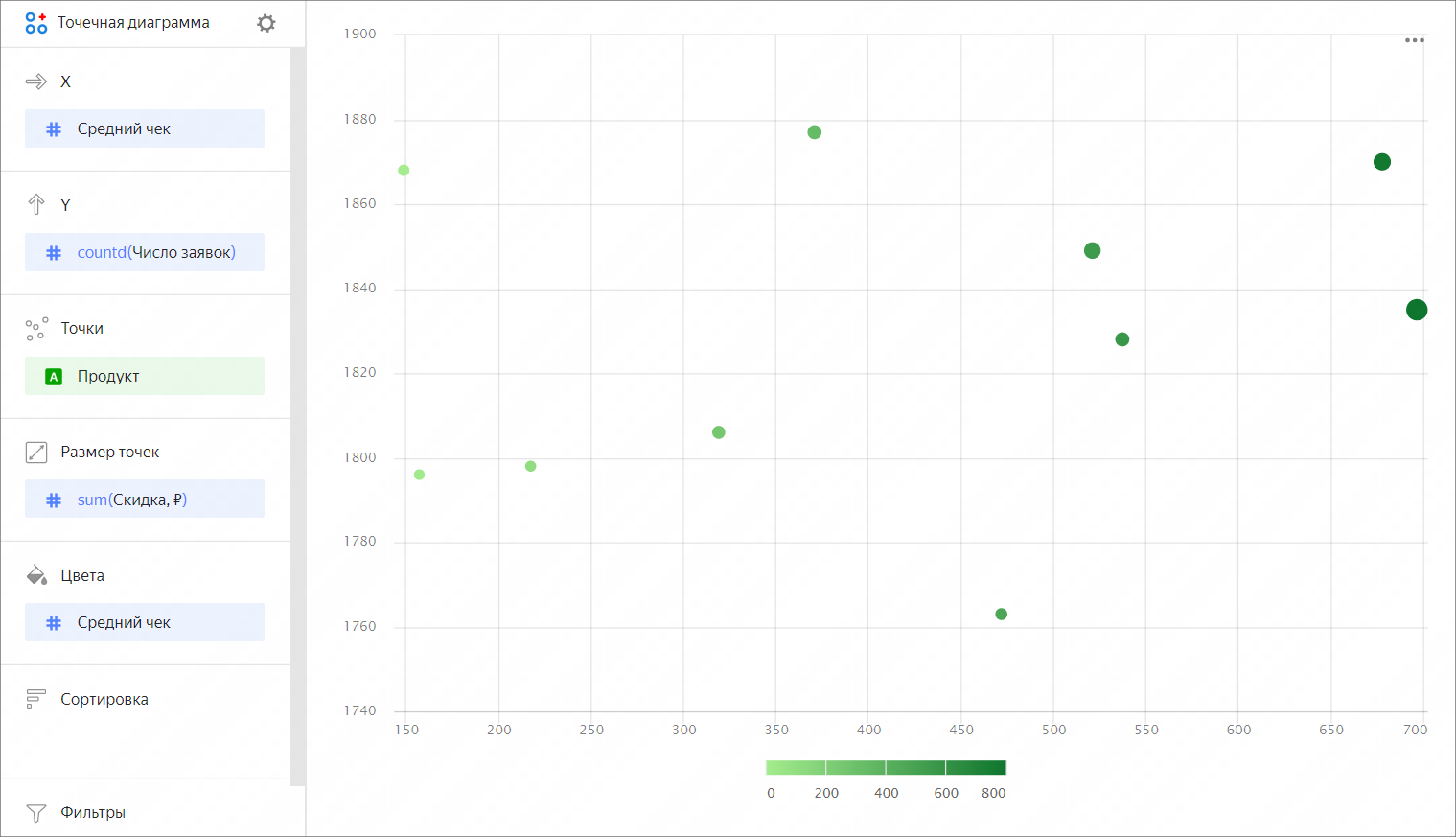

Вы можете использовать градиент на диаграмме, добавив показатель в секцию Цвета. Например, чем выше средний чек продукта, тем темнее оттенок точки.
Секции в визарде
| Секция в визарде |
Описание |
|---|---|
| X | Измерение или показатель. Задает значение по оси X. Для полей с типом Строка можно настроить использование базового синтаксиса Markdown: нажмите на значок перед названием поля и включите опцию Markdown. |
| Y | Измерение или показатель. Задает значение по оси Y. Для полей с типом Строка можно настроить использование базового синтаксиса Markdown: нажмите на значок перед названием поля и включите опцию Markdown. |
| Точки | Измерение. Определяет количество точек на диаграмме. |
| Размер точек | Показатель. Задает размер точки в зависимости от значения показателя. |
| Цвета | Измерение или показатель. Влияет на цвет точек. |
| Сортировка | Измерение. Может использоваться только измерение с оси Х. Влияет на сортировку оси X. Направление сортировки отмечено значком рядом с полем: по возрастанию или по убыванию . Чтобы изменить направление сортировки, нажмите значок. |
| Фильтры | Измерение или показатель. Используется в качестве фильтра. |
Создание точечной диаграммы
Чтобы создать точечную диаграмму:
Важно
Если вы работаете с новой объектной моделью DataLens, включающей воркбуки и коллекции:
- Перейдите на главную страницу DataLens. На панели слева выберите Коллекции и воркбуки.
- Откройте воркбук, в правом верхнем углу нажмите Создать и выберите нужный объект.
Продолжайте инструкцию с шага 4.
- Перейдите на главную страницу DataLens.
- На панели слева выберите Чарты.
- Нажмите кнопку Создать чарт → Чарт.
- Слева вверху нажмите Выберите датасет и укажите датасет для визуализации. Если у вас нет датасета, создайте его.
- Выберите тип чарта Точечная диаграмма.
- Перетащите измерение из датасета в секцию X.
- Перетащите один или несколько показателей из датасета в секцию Y. Значения отобразятся в виде точек на пересечении осей X и Y.
Дополнительно вы можете:
-
Изменить цвет точек:
- Перетащите измерение или показатель в секцию Цвета.
- Нажмите значок и установите новые цвета.
-
Изменить размер точек:
- Перетащите показатель в секцию Размер точек.
- Нажмите значок и установите минимальный и максимальный размеры точек для заданного показателя.
-
Указать дополнительное измерение. Для этого перетащите измерение в секцию Точки.
Настройка отображения пустых (null) значений
Если в исходных данных есть строка, в которой значение показателя равно null, в чарте с настройками по умолчанию график не отобразится в этой точке. Например, если в источнике есть строка с датой (20.07.2022), а сумма продаж для нее не указана.
Вы можете настроить отображение на диаграмме пустых значений в настройках секции чарта:
- В секции с показателем, отображение значения которого надо настроить, в правом верхнем углу нажмите значок (значок появляется при наведении указателя на секцию).
- В Пустые значения (null) выберите
Отображать как 0. - Нажмите Применить.
Теперь график будет построен по значениям 0 вместо null.
Если в исходных данных совсем нет строки, настройки секции чарта не изменят отображение показателя на диаграмме. Например, если в источнике нет строки с определенной датой (20.07.2022), данные на эту дату не отобразятся.
Подробнее см. раздел Настройка отображения пустых (null) значений
Рекомендации
-
Если значения категорий содержат большое количество текста, постарайтесь его сократить. Тогда подписи на диаграмме будут выглядеть аккуратнее. Можно использовать строковые функции в вычисляемых полях или условные операторы CASE.
- Масштаб на осях зачастую разный, при этом может не начинаться от 0. Обращайте внимание на подписи значений.
- Точечная диаграмма не подходит для визуализации данных во времени.
- При визуализации нескольких показателей внимательно подбирайте цвета. Они должны быть различимыми и контрастными.
