Линейная диаграмма
Диаграмма отображает изменение одного или нескольких показателей на отрезке времени. Она показывает тренды, сезонность, динамику, соотношение нескольких показателей в общей точке во времени. Строится по точкам с координатами (X, Y), которые затем соединяются одной линией.

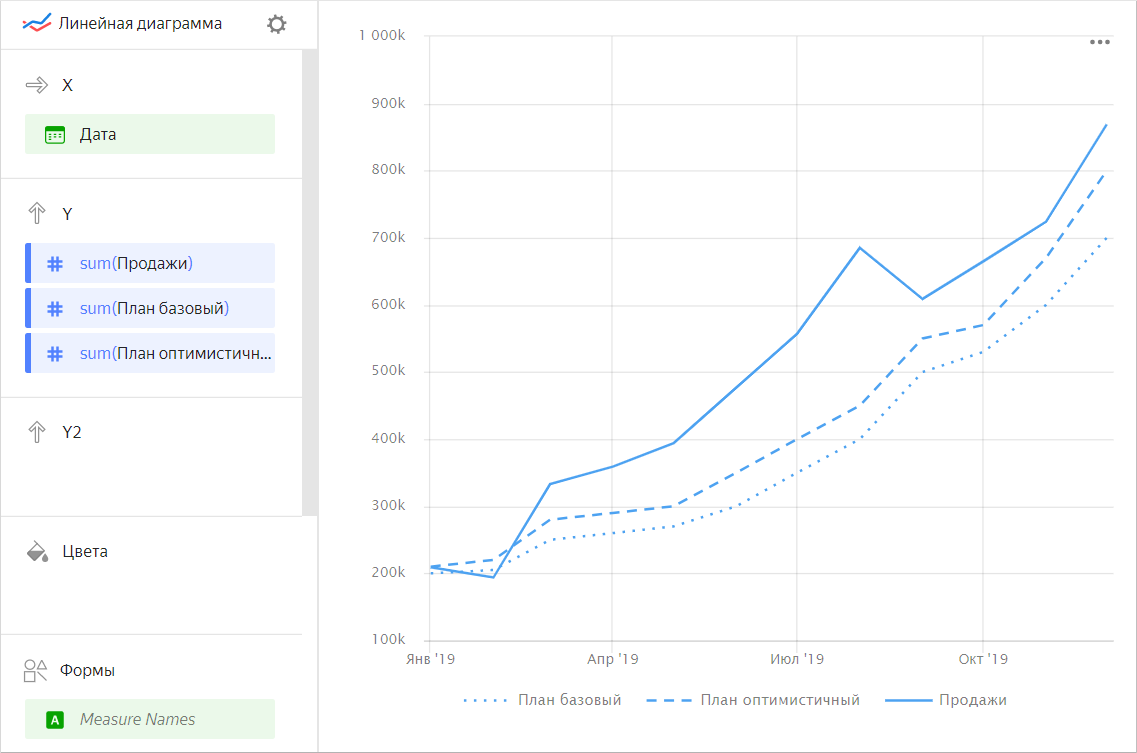

Диаграмма может показывать несколько показателей разными линиями. Например, базовый план продаж, оптимистичный план продаж и фактические продажи можно показать пунктирной, штриховой и сплошной линиями соответственно.
Исходная таблица
| Год | Продажа | План базовый | План оптимистичный |
|---|---|---|---|
| Январь 2019 | 209К | 200К | 210К |
| Февраль 2019 | 194К | 205К | 220К |
| Март 2019 | 333К | 250К | 280К |
| Апрель 2019 | 359К | 260К | 290К |
| Май 2019 | 394К | 270К | 300К |
| Июнь 2019 | 477К | 300К | 350К |
| Июль 2019 | 557К | 350К | 400К |
| Август 2019 | 685К | 400К | 450К |
| Сентябрь 2019 | 609К | 500К | 550К |
| Октябрь 2019 | 665К | 530К | 570К |
| Ноябрь 2019 | 724К | 600К | 670К |
| Декабрь 2019 | 869К | 700К | 800К |

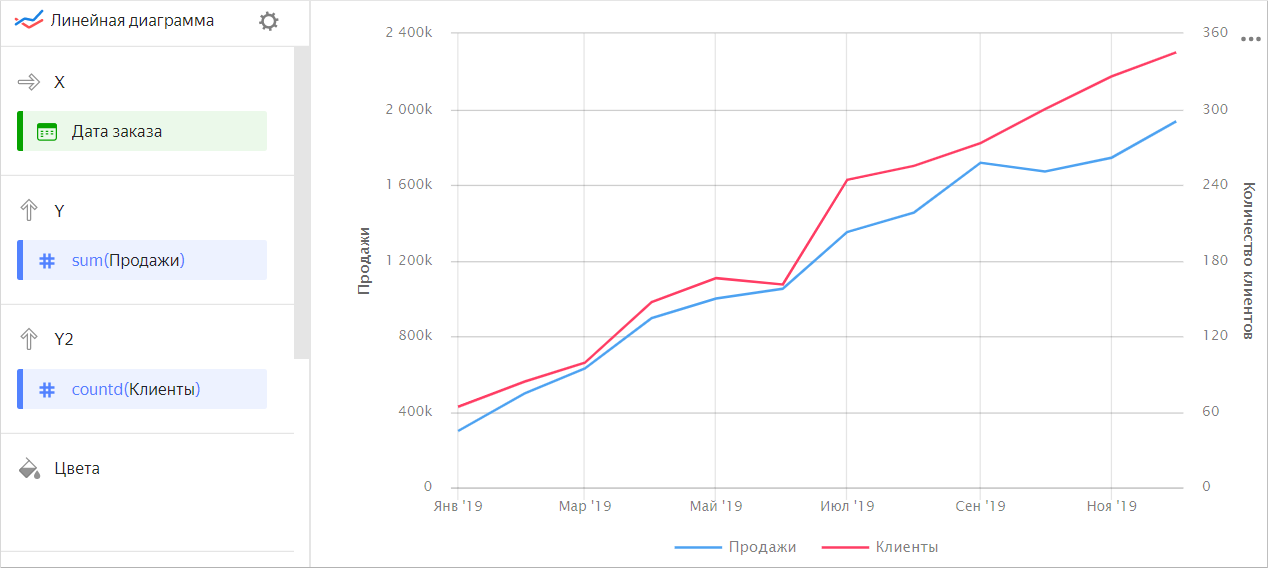

Если значения показателей сильно различаются, их можно расположить на разных осях Y. Тогда значения каждого показателя будут откладываться по своей оси. Например, диаграмма продаж и количества клиентов.
Исходная таблица
| Год | Продажи | Количество клиентов |
|---|---|---|
| Январь 2019 | 298450 | 64 |
| Февраль 2019 | 498052 | 84 |
| Март 2019 | 629201 | 99 |
| Апрель 2019 | 895075 | 147 |
| Май 2019 | 998557 | 166 |
| Июнь 2019 | 1050330 | 161 |
| Июль 2019 | 1350246 | 244 |
| Август 2019 | 1452550 | 255 |
| Сентябрь 2019 | 1716182 | 273 |
| Октябрь 2019 | 1670980 | 300 |
| Ноябрь 2019 | 1743450 | 326 |
| Декабрь 2019 | 1935377 | 345 |

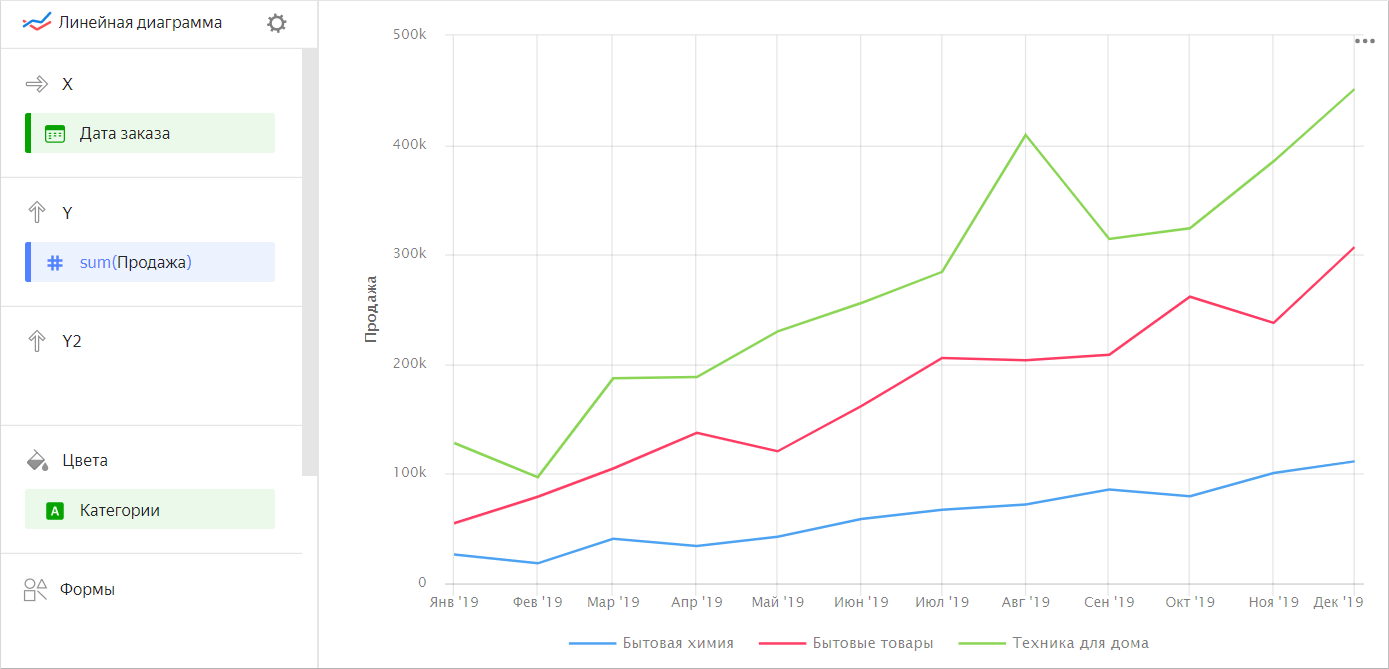

Диаграмма позволяет сравнивать несколько категорий по одному показателю. Линия каждой категории имеет свой цвет или форму. Например, сумма продаж для разных категорий товаров.
Исходная таблица
| Год | Техника для дома | Бытовые товары | Бытовая химия |
|---|---|---|---|
| Январь 2019 | 128К | 55К | 26К |
| Февраль 2019 | 97К | 79К | 18К |
| Март 2019 | 187К | 105К | 41К |
| Апрель 2019 | 188К | 137К | 34К |
| Май 2019 | 230К | 121К | 43К |
| Июнь 2019 | 256К | 162К | 59К |
| Июль 2019 | 284К | 206К | 67К |
| Август 2019 | 409К | 204К | 72К |
| Сентябрь 2019 | 314К | 209К | 86К |
| Октябрь 2019 | 324К | 262К | 79К |
| Ноябрь 2019 | 385К | 238К | 101К |
| Декабрь 2019 | 451К | 307К | 111К |
Секции в визарде
| Секция в визарде |
Описание |
|---|---|
| X | Измерение. Может быть указано только одно поле. Обычно это измерение бывает датой. В этом случае проверьте, что в датасете для этого поля указан тип данных Дата. Это необходимо для корректной сортировки, отображения подписей. Для более наглядной визуализации дату можно группировать в недели, месяцы, годы (подробнее в разделе Настройки полей). |
| Y | Показатель. Может быть указано несколько показателей. При добавлении в секцию более одного показателя в секции Цвета появится измерение Measure Names. |
| Y2 | Показатель. Позволяет добавить вторую ось Y на диаграмму. Может быть указано несколько показателей. При добавлении в секцию более одного показателя в секции Цвета появится измерение Measure Names. |
| Цвета | Измерение или поле Measure Names. Влияет на цвет линий. Measure Names удаляется нажатием на кнопку крестика или путем удаления показателей с оси Y. |
| Формы | Измерение или поле Measure Names. Влияет на форму линий. |
| Сортировка | Измерение. Может использоваться только одно измерение с оси Х. Влияет на сортировку оси X. Направление сортировки отмечено значком рядом с полем: по возрастанию или по убыванию . Чтобы изменить направление сортировки, нажмите значок. |
| Подписи | Показатель. Отображает значения показателя на диаграмме. Если в секцию Y или Y2 добавлено несколько показателей, перетащите в эту секцию показатель Measure Values. Поддерживается использование функций разметки. Для полей с типом Строка можно настроить использование базового синтаксиса Markdown: нажмите на значок перед названием поля и включите опцию Markdown. |
| Сплит | Измерение. Разбивает чарт по горизонтали по значениям выбранного измерения. Максимальное количество сплитов в одном чарте — 25. |
| Фильтры | Измерение или показатель. Используется в качестве фильтра. |
Создание линейной диаграммы
Чтобы создать линейную диаграмму:
Важно
Если вы работаете с новой объектной моделью DataLens, включающей воркбуки и коллекции:
- Перейдите на главную страницу DataLens. На панели слева выберите Коллекции и воркбуки.
- Откройте воркбук, в правом верхнем углу нажмите Создать и выберите нужный объект.
Продолжайте инструкцию с шага 4.
- Перейдите на главную страницу DataLens.
- На панели слева выберите Чарты.
- Нажмите кнопку Создать чарт → Чарт.
- Слева вверху нажмите Выберите датасет и укажите датасет для визуализации.
- Выберите тип чарта Линейная диаграмма.

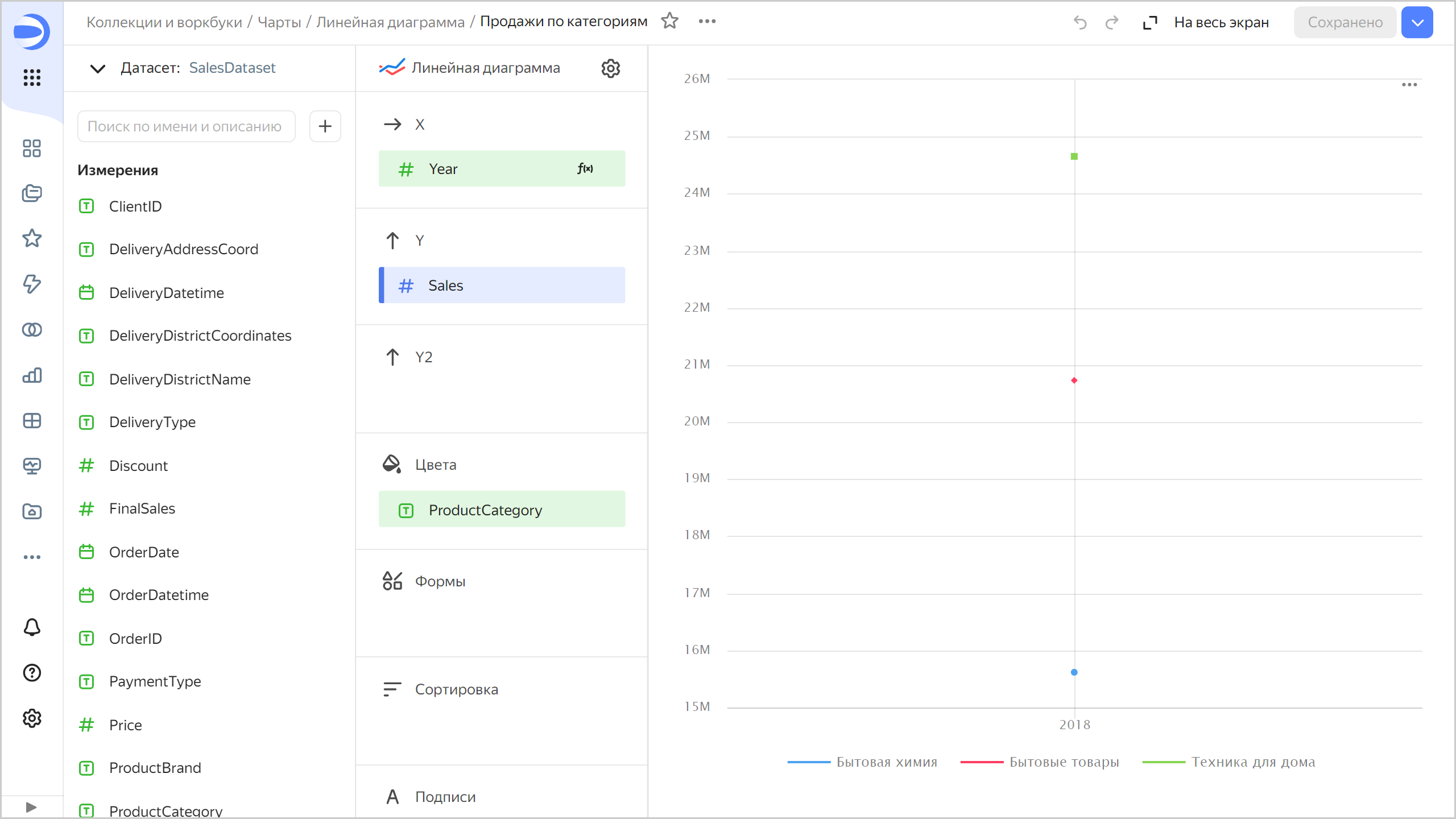

- Перетащите измерение из датасета в секцию X. Значения отобразятся в нижней части графика по оси X.
- Перетащите один или несколько показателей из датасета в секцию Y. Значения отобразятся в виде графика по оси Y.
- Перетащите один или несколько показателей из датасета в секцию Y2. Значения отобразятся в виде графика по второй оси Y.
- Перетащите измерение в секцию Цвета. Значение показателя разделится по цветам в зависимости от выбранного измерения.
- Перетащите измерение или показатель из датасета в секцию Фильтры. Поле может быть пустым, тогда фильтрация не будет применена.
Настройка отображения пустых (null) значений
Если в исходных данных есть строка, в которой значение показателя равно null, в чарте с настройками по умолчанию график не отобразится в этой точке. Например, если в источнике есть строка с датой (20.07.2022), а сумма продаж для нее не указана.
Вы можете настроить отображение на диаграмме пустых значений в настройках секции чарта:
- В секции с показателем, отображение значения которого надо настроить, в правом верхнем углу нажмите значок (значок появляется при наведении указателя на секцию).
- В Пустые значения (null) выберите
Отображать как 0. - Нажмите Применить.
Теперь график будет построен по значениям 0 вместо null.
Если в исходных данных совсем нет строки, настройки секции чарта не изменят отображение показателя на диаграмме. Например, если в источнике нет строки с определенной датой (20.07.2022), данные на эту дату не отобразятся.
Подробнее см. раздел Настройка отображения пустых (null) значений
Рекомендации
-

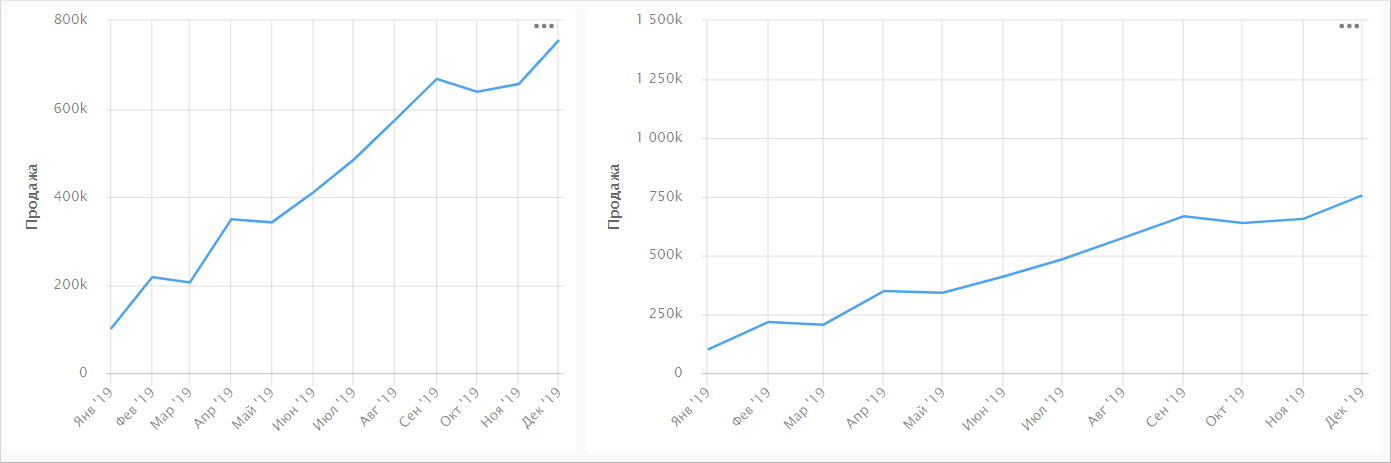

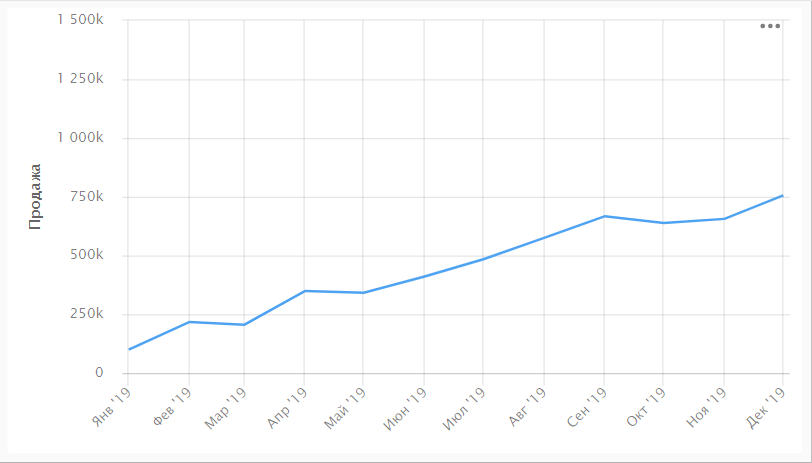

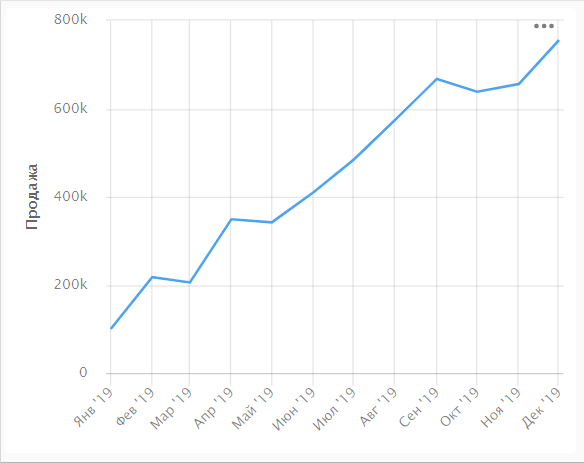

Восприятие данных на линейной диаграмме зависит от ее пропорций. Восходящий или нисходящий тренд может усиливаться, если график сжат, и быть менее явным, если график растянут.
Примеры диаграмм
-
Если значения категорий содержат большое количество текста, постарайтесь его сократить. Тогда подписи на диаграмме будут выглядеть аккуратнее. Можно использовать строковые функции в вычисляемых полях или условные операторы CASE.
-
При визуализации нескольких показателей внимательно подбирайте цвета. Они должны быть различимыми и контрастными. Рекомендуем использовать не более 3-5 цветов на одном чарте. Если вам интересен один показатель среди всех – выделите его одним ярким цветом.
-
Отключите опцию Сумма в тултипе в настройках чарта, если линии на графике отображают разные сущности. Например, сумма продаж и число клиентов.
-

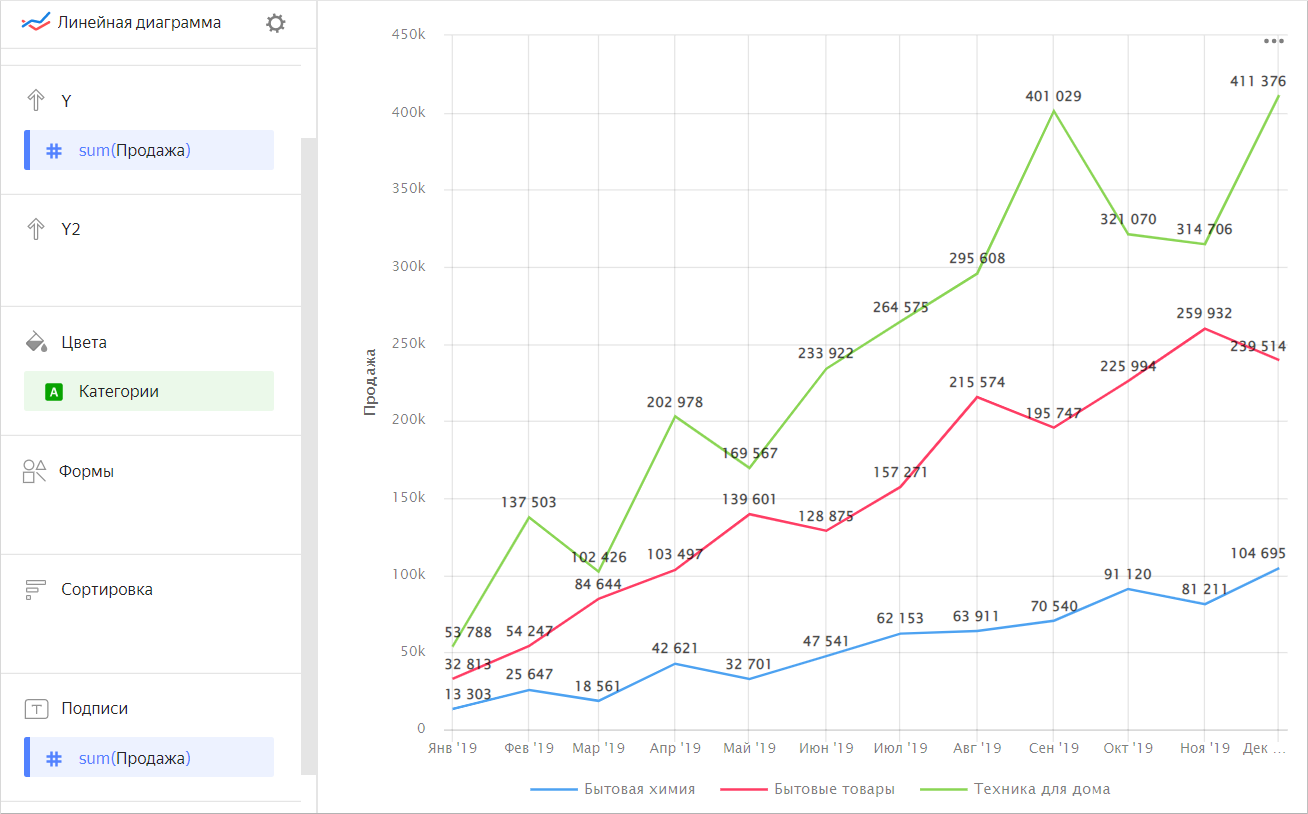

Используйте подписи значений показателя на диаграмме. Для этого перетащите показатель из датасета в секцию Подписи. Его значения отобразятся на графике.
Пример чарта

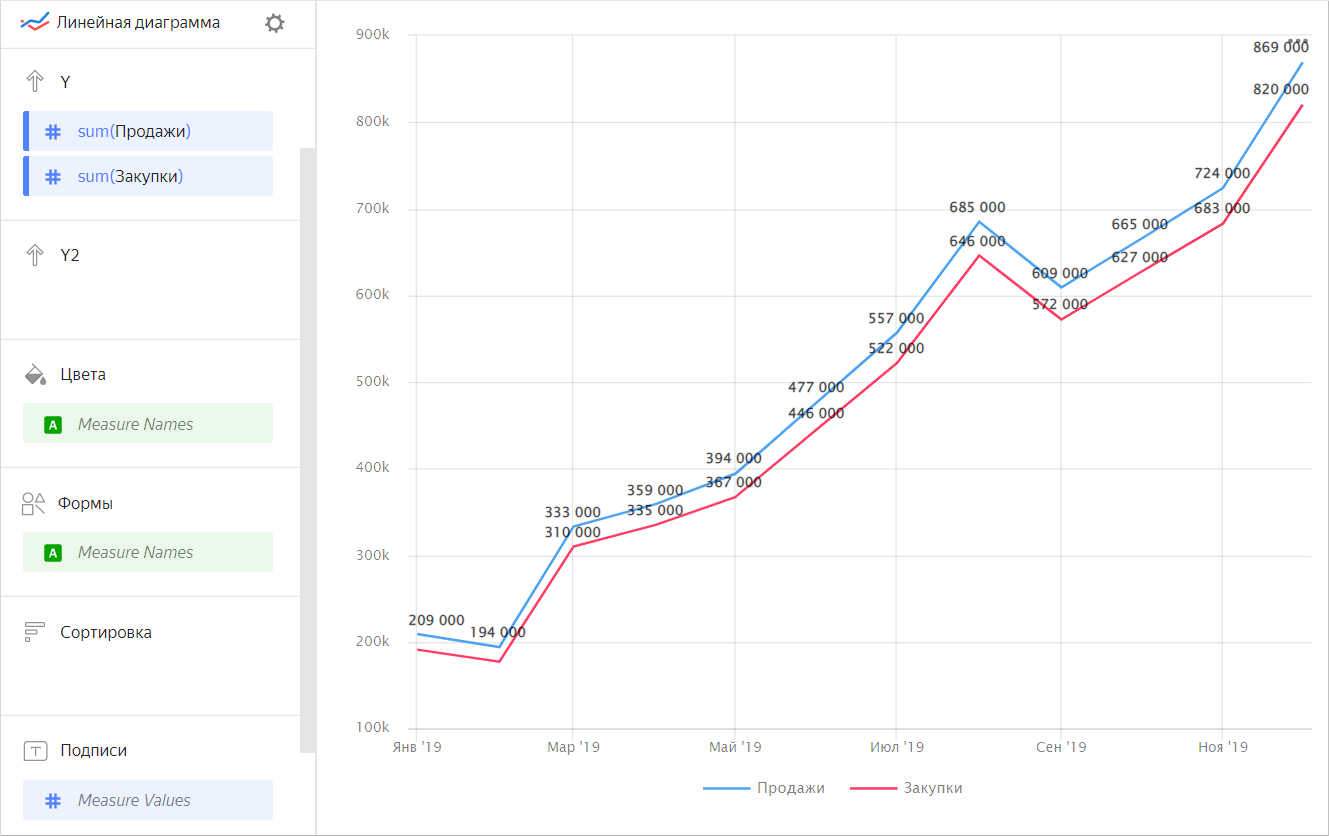

Если в секцию Y или Y2 добавлено несколько показателей, перетащите в эту секцию показатель Measure Values.
Пример чарта
Также можно подписать только последнее значение на графике, добавив вычисляемое поле с функцией
MAX. Подробнее см. Демодашборд. -

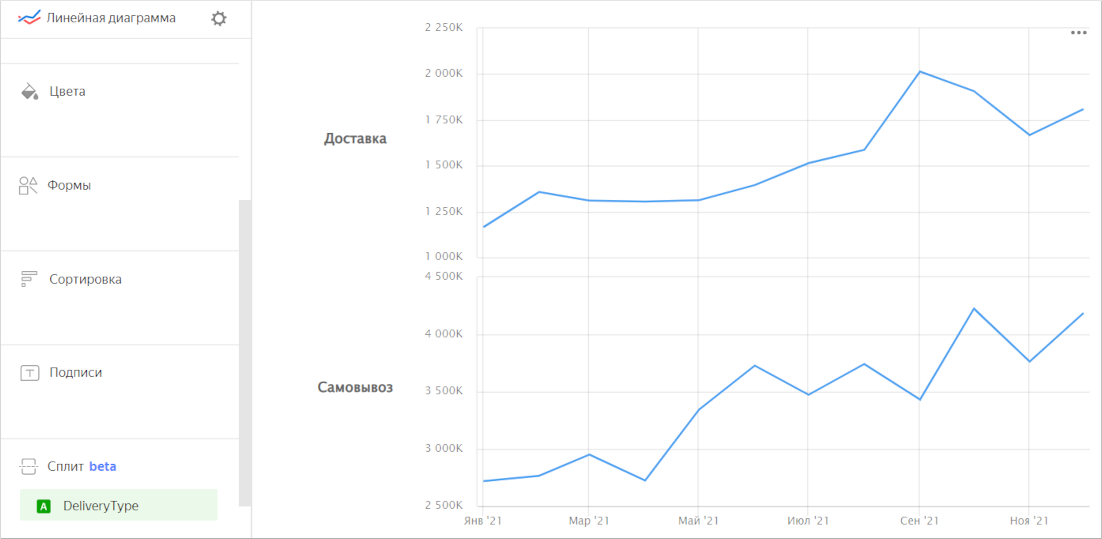

Диаграмму можно разбить по измерению на несколько небольших диаграмм, которые удобно сравнивать между собой. Для этого перетащите измерение из датасета в секцию Сплит.
Пример чарта
-

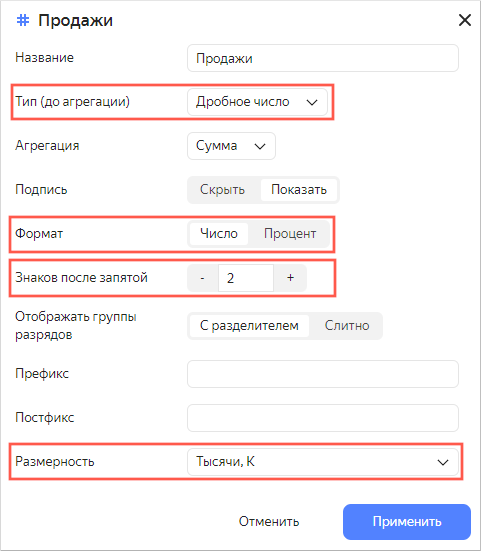

Применяйте форматирование в окне настройки измерений и показателей для улучшения визуализации. Проверяйте тип данных для правильной сортировки, сравнения величин. Указывайте дополнительные параметры. Например, формат, размерность для численных данных, число знаков после запятой для дробных чисел.
Пример настроек показателя
