Линейчатая диаграмма

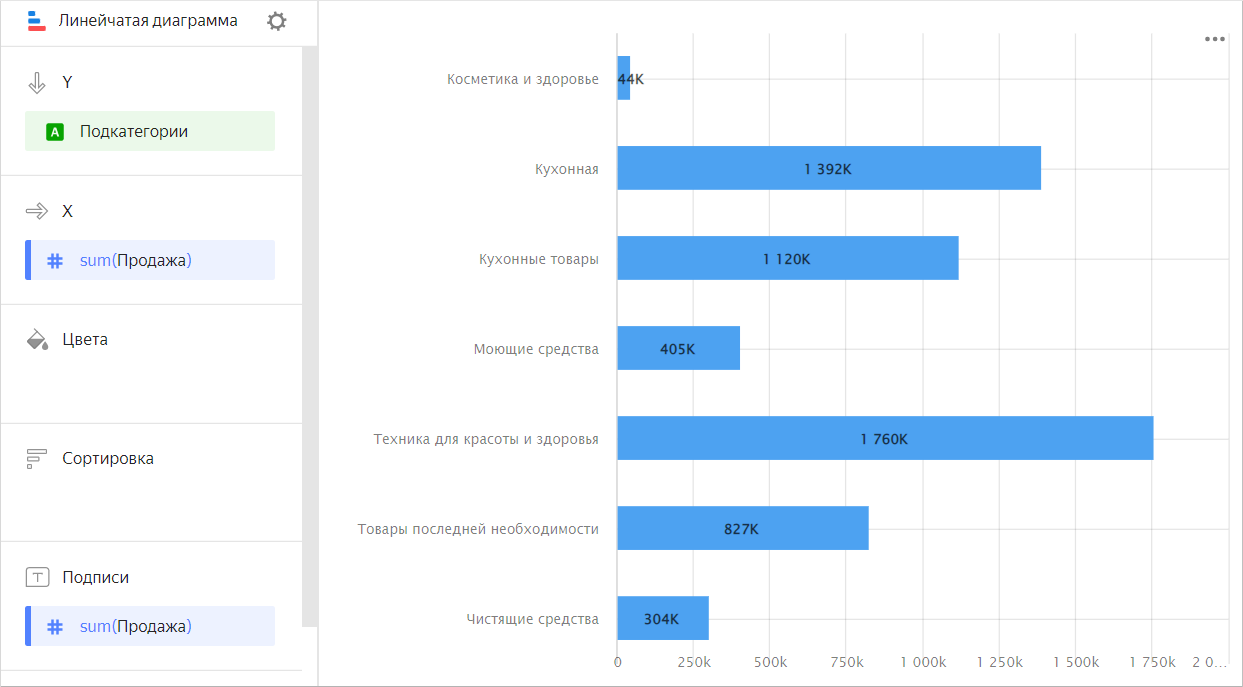

Диаграмма отображает значения одного или нескольких показателей по каждой категории с помощью горизонтальных столбиков. Длина столбика определяет значение показателя: чем длиннее столбец, тем больше его значение. Например, можно сравнить продажи товаров по их подкатегориям.
Исходная таблица
Подкатегория | Продажа |
---|---|
Косметика и здоровье | 44К |
Кухонная | 1392К |
Кухонные товары | 1120К |
Моющие средства | 405К |
Техника для красоты и здоровья | 1760К |
Товары последней необходимости | 827К |
Чистящие средства | 304К |
Типы линейчатых диаграмм
С группировкой

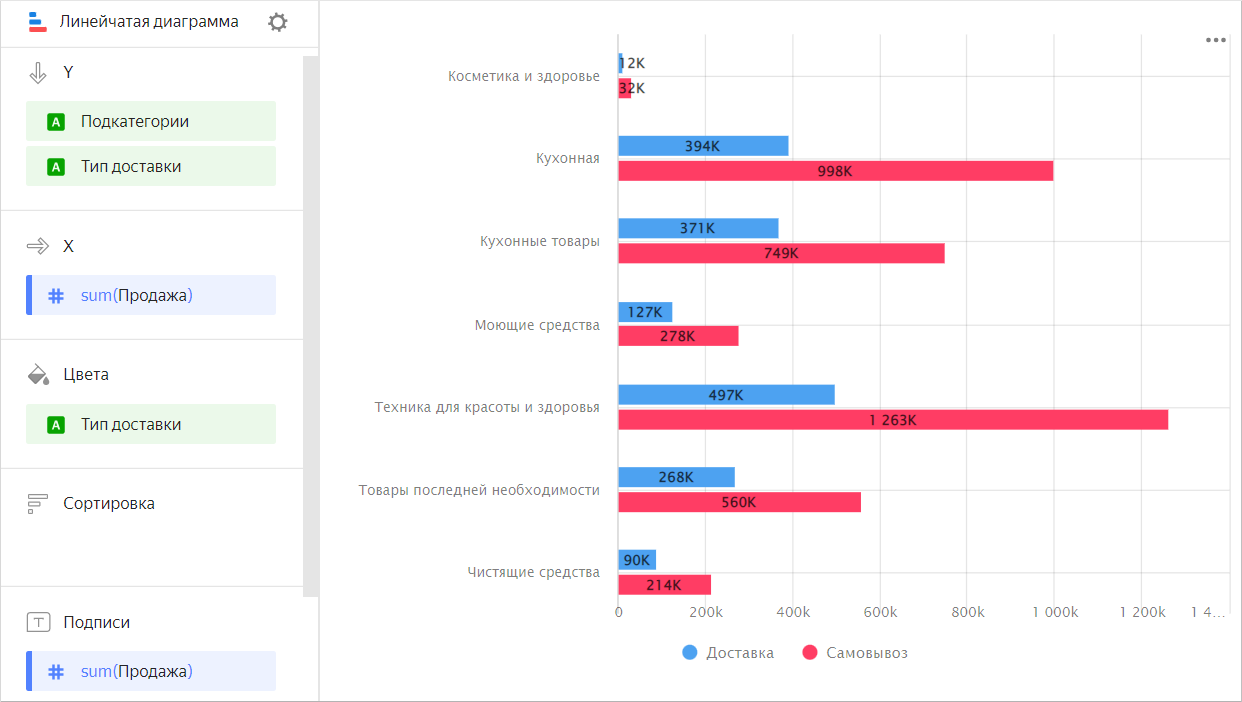

Диаграмма с группировкой по измерению позволяет сравнивать две или несколько категорий по одному показателю. Например, группировка по типу доставки позволяет сравнить стоимость товаров, доставленных курьером и самовывоз. Категории выделяются разным цветом, а длина столбцов выражает величину показателя.
Исходная таблица
Подкатегория | Доставка | Самовывоз |
---|---|---|
Косметика и здоровье | 12К | 32К |
Кухонная | 394К | 998К |
Кухонные товары | 371К | 749К |
Моющие средства | 127К | 278К |
Техника для красоты и здоровья | 497К | 1263К |
Товары последней необходимости | 268К | 560К |

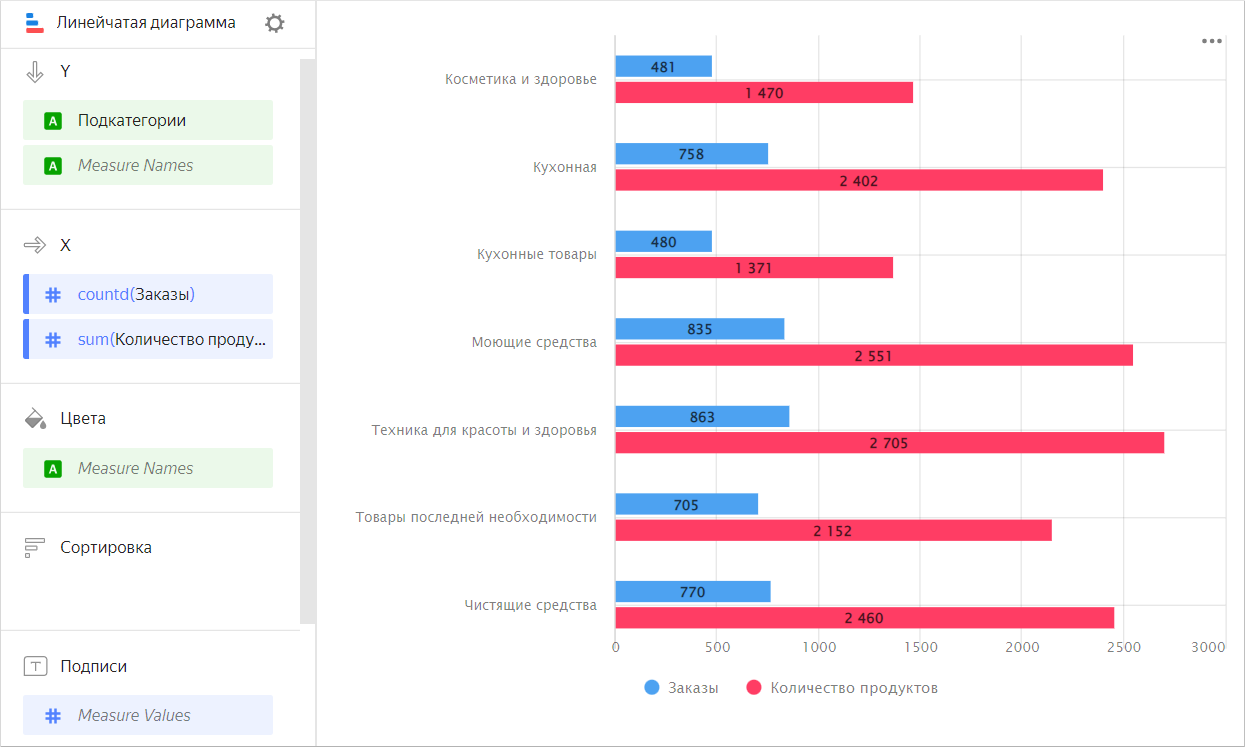

Диаграмма с группировкой позволяет сравнивать два или несколько показателей между собой, например количество заказов и продуктов. Длина столбца выражает величину показателя.
Исходная таблица
Подкатегория | Заказы | Количество продуктов |
---|---|---|
Косметика и здоровье | 481 | 1470 |
Кухонная | 758 | 2402 |
Кухонные товары | 480 | 1371 |
Моющие средства | 835 | 2551 |
Техника для красоты и здоровья | 863 | 2705 |
Товары последней необходимости | 705 | 2152 |
Чистящие средства | 770 | 2460 |
С накоплением

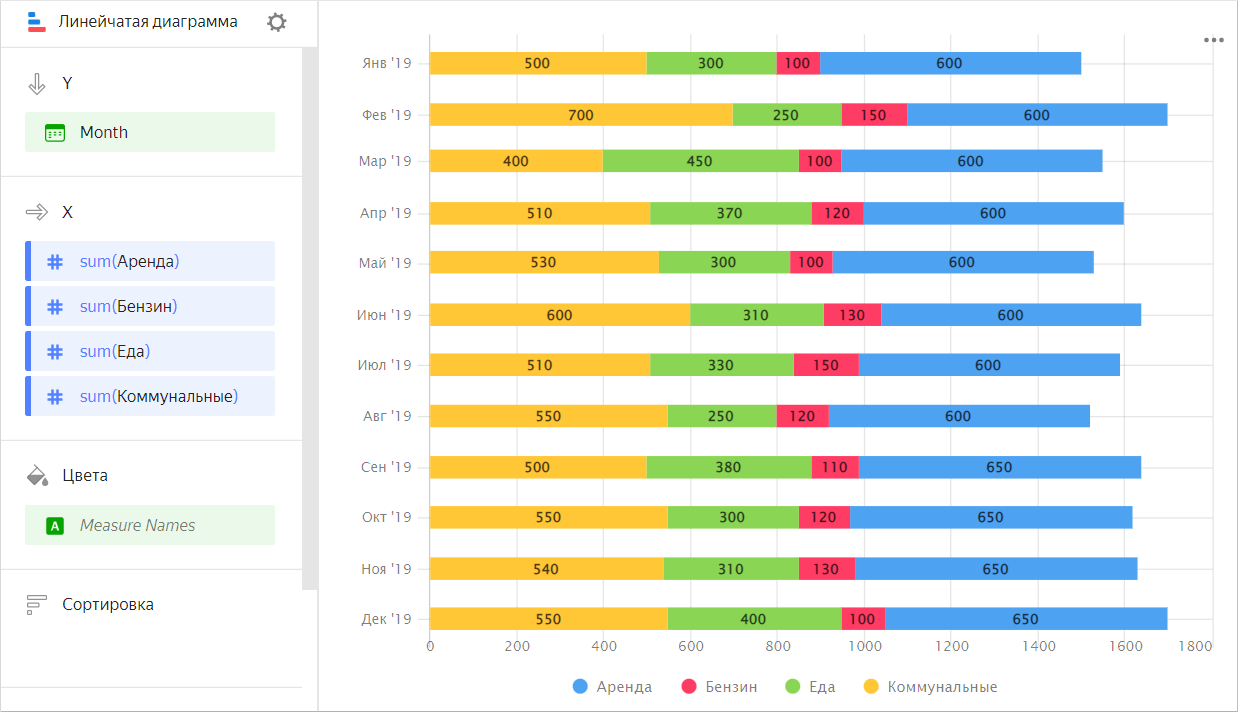

Диаграмма с накоплением показывает соотношение внутренних сегментов в итоговой величине. При этом сегменты располагаются друг за другом — началом для каждого следующего сегмента будет крайняя граница предыдущего.
Диаграмму используют, когда нужно посмотреть вклад каждого показателя в суммарный итог по периодам времени или по категориям. Например, для просмотра доли статей расхода в общей сумме бюджета.
Исходная таблица
Месяц | Бензин | Аренда | Еда | Коммунальные |
---|---|---|---|---|
Январь 2019 | 100 | 600 | 300 | 500 |
Февраль 2019 | 150 | 600 | 250 | 700 |
Март 2019 | 100 | 600 | 450 | 400 |
Апрель 2019 | 120 | 600 | 370 | 510 |
Май 2019 | 100 | 600 | 300 | 530 |
Июнь 2019 | 130 | 600 | 310 | 600 |
Июль 2019 | 150 | 600 | 330 | 510 |
Август 2019 | 120 | 600 | 250 | 550 |
Сентябрь 2019 | 110 | 650 | 380 | 500 |
Октябрь 2019 | 120 | 650 | 300 | 550 |
Ноябрь 2019 | 130 | 650 | 310 | 540 |
Декабрь 2019 | 100 | 650 | 400 | 550 |
Секции в визарде
Секция в визарде |
Описание |
---|---|
Y | Измерения. Может быть указано одно или два измерения. |
X | Показатель. Может быть указано несколько показателей. При добавлении в секцию более одного показателя в секции Цвета появится измерение Measure Names. Measure Names можно перенести на ось Y. |
Цвета | Измерение или поле Measure Names. Влияет на цвет столбцов. Measure Names удаляется нажатием на кнопку крестика или путем удаления показателей с оси X. |
Сортировка | Измерение или показатель. Влияет на сортировку столбцов. Направление сортировки отмечено значком рядом с полем: по возрастанию |
Подписи | Показатель. Отображает значения показателя на диаграмме. Если в секцию Y добавлено несколько показателей, перетащите в эту секцию показатель Measure Values. Поддерживается использование функций разметки. Для полей с типом Строка можно настроить использование базового синтаксиса Markdown: нажмите на значок перед названием поля и включите опцию Markdown. |
Фильтры | Измерение или показатель. Используется в качестве фильтра. |
Создание линейчатой диаграммы
Чтобы создать линейчатую диаграмму:
Важно
Если вы работаете с новой объектной моделью DataLens, включающей воркбуки и коллекции:
- Перейдите на главную страницу
DataLens. На панели слева выберите Коллекции и воркбуки. - Откройте воркбук, в правом верхнем углу нажмите Создать и выберите нужный объект.
Продолжайте инструкцию с шага 4.
- Перейдите на главную страницу
DataLens. - На панели слева выберите
Чарты. - Нажмите кнопку Создать чарт → Чарт.
- Слева вверху нажмите
Выберите датасет и укажите датасет для визуализации. - Выберите тип чарта Линейчатая диаграмма.
- Перетащите одно или несколько измерений из датасета в секцию Y. Значения отобразятся по оси Y.
- Перетащите один или несколько показателей из датасета в секцию X.
- Перетащите измерение из датасета или поле Measure Names в секцию Цвета.
По умолчанию отображается диаграмма с накоплением.
Создание линейчатой диаграммы с группировкой
Чтобы отобразить диаграмму с группировкой по оси Y:
-
Перейдите к уже созданной линейчатой диаграмме.
-
В зависимости от количества показателей в секции X выполните следующие действия:
Один показательДва и больше показателей- Проверьте наличие измерения в секции Цвета.
- Продублируйте это измерение в секцию Y. Порядок измерений будет влиять на порядок группировки.
- Перетащите измерение Measure Names в секцию Цвета.
- Перетащите измерение Measure Names в секцию Y. Порядок измерений будет влиять на порядок группировки.
Добавление цвета столбцов по показателю
Чтобы окрасить столбцы на диаграмме в зависимости от значений показателя:
-
Перейдите к уже созданной столбчатой диаграмме.
-
В зависимости от количества показателей в секции X выполните:

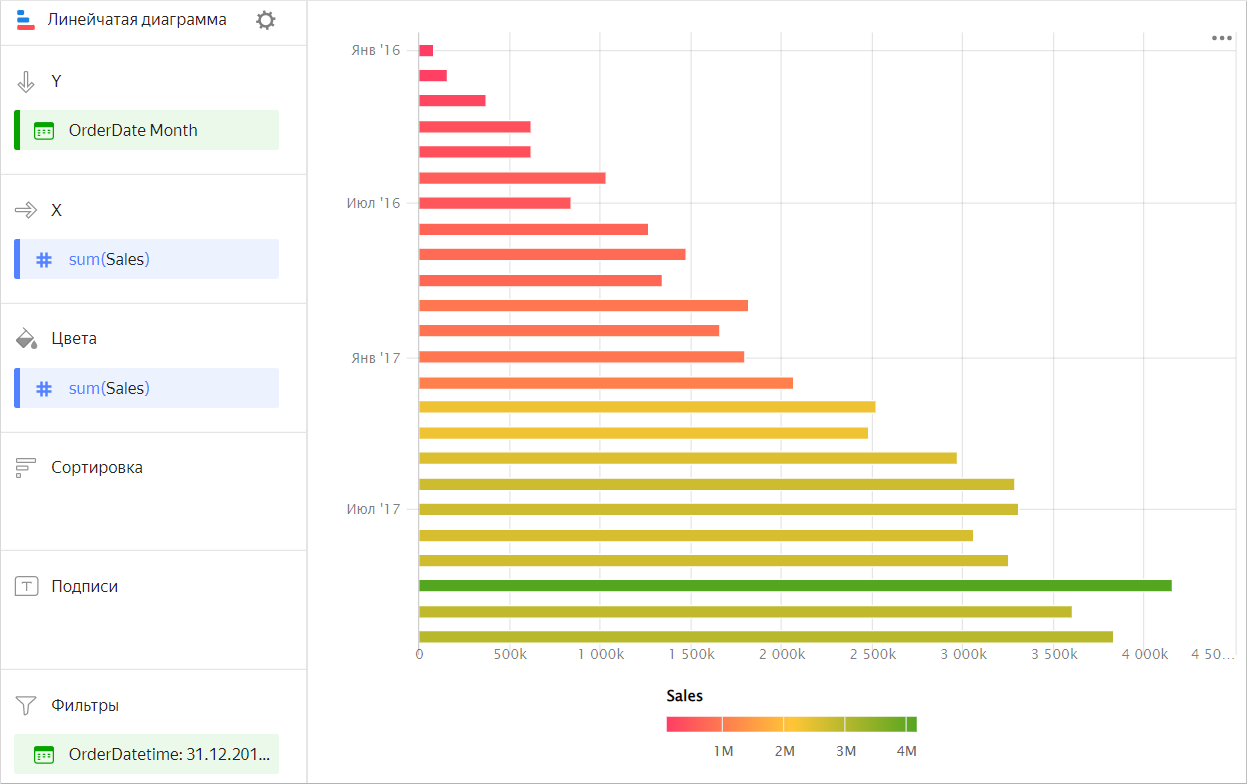

Один показательДва и больше показателейПродублируйте показатель из секции X в секцию Цвета.
Столбцы на диаграмме окрасятся в зависимости от значений показателя.

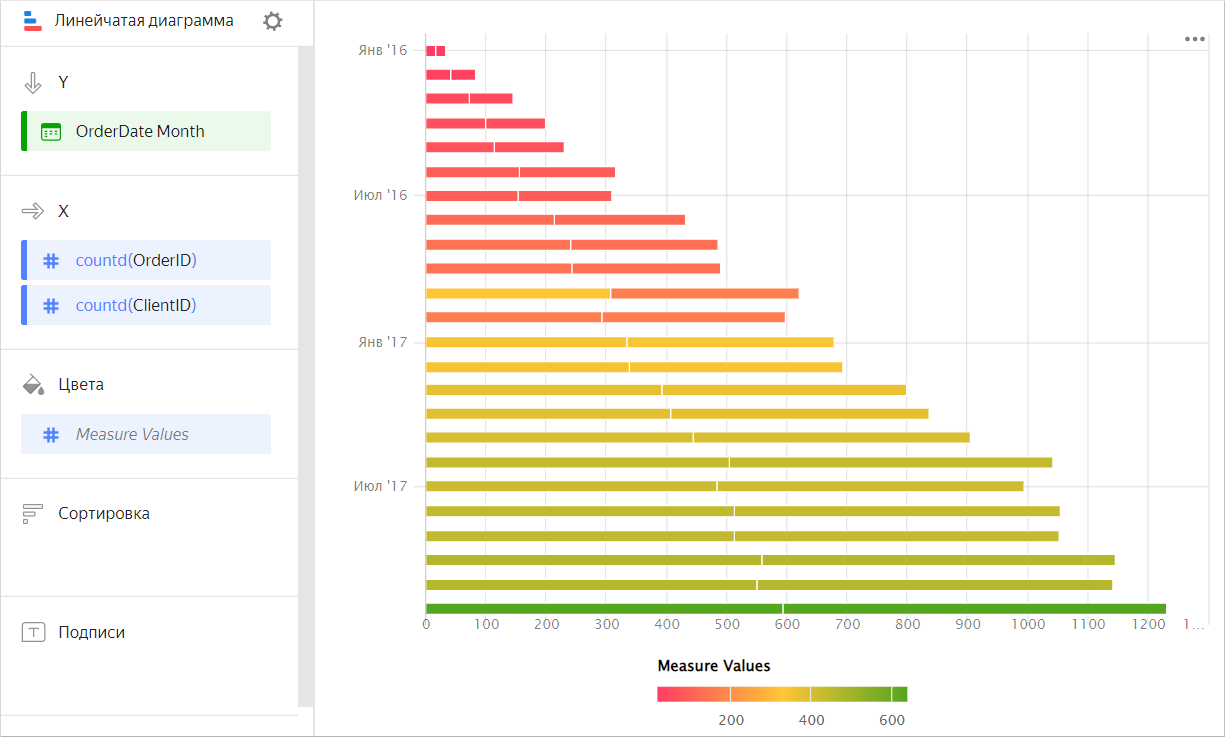

Перетащите показатель Measure Values в секцию Цвета.
Столбцы на диаграмме окрасятся в зависимости от значений всех показателей, указанных в секции X.
-
Дополнительно настройте градиент цвета для показателя. Для этого в правом верхнем углу секции Цвета нажмите значок
(значок появляется при наведении указателя на секцию). -
В настройках цвета укажите:
- Тип градиента — выберите двухцветный или трехцветный.
- Цвет градиента — выберите цветовую гамму градиента из списка.
- Направление градиента — измените направление градиента с помощью значка
. - Задать пороговые значения — установите пороговые числовые значения, которые будут соответствовать каждому цвету. Работает, если в секции X один показатель.
null
) значений
Настройка отображения пустых (Если в исходных данных есть строка, в которой значение показателя равно null
, в чарте с настройками по умолчанию график не отобразится в этой точке. Например, если в источнике есть строка с датой (20.07.2022
), а сумма продаж для нее не указана.
Вы можете настроить отображение на диаграмме пустых значений в настройках секции чарта:
- В секции с показателем, отображение значения которого надо настроить, в правом верхнем углу нажмите значок
(значок появляется при наведении указателя на секцию). - В Пустые значения (null) выберите
Отображать как 0
. - Нажмите Применить.
Теперь график будет построен по значениям 0
вместо null
.
Если в исходных данных совсем нет строки, настройки секции чарта не изменят отображение показателя на диаграмме. Например, если в источнике нет строки с определенной датой (20.07.2022
), данные на эту дату не отобразятся.
Подробнее см. раздел Настройка отображения пустых (null) значений
Рекомендации
-
Если значения категорий содержат большое количество текста, постарайтесь его сократить. Тогда подписи на диаграмме будут выглядеть аккуратнее. Можно использовать строковые функции в вычисляемых полях или условные операторы CASE.
- Расположите сегменты внутри столбцов так, чтобы самые крупные или самые важные категории находились слева, ближе к оси Y диаграммы. Так вам будет легче сравнивать величины.
- При визуализации нескольких показателей внимательно подбирайте цвета. Они должны быть различимыми и контрастными. Рекомендуем не использовать больше 3-5 цветов на одном чарте. Если вам интересен один показатель среди всех – выделите его одним ярким цветом.
