Настройка сбора телеметрии Nginx в Kubernetes

Статья создана

Обновлена 13 апреля 2026 г.

Перед началом работы
- Необходимые платные ресурсы
Настройка кластера
Настройка аутентификации
Установка и настройка Nginx
Установка и настройка OpenTelemetry Collector
Просмотр метрик в Monium
- Количество активных соединений

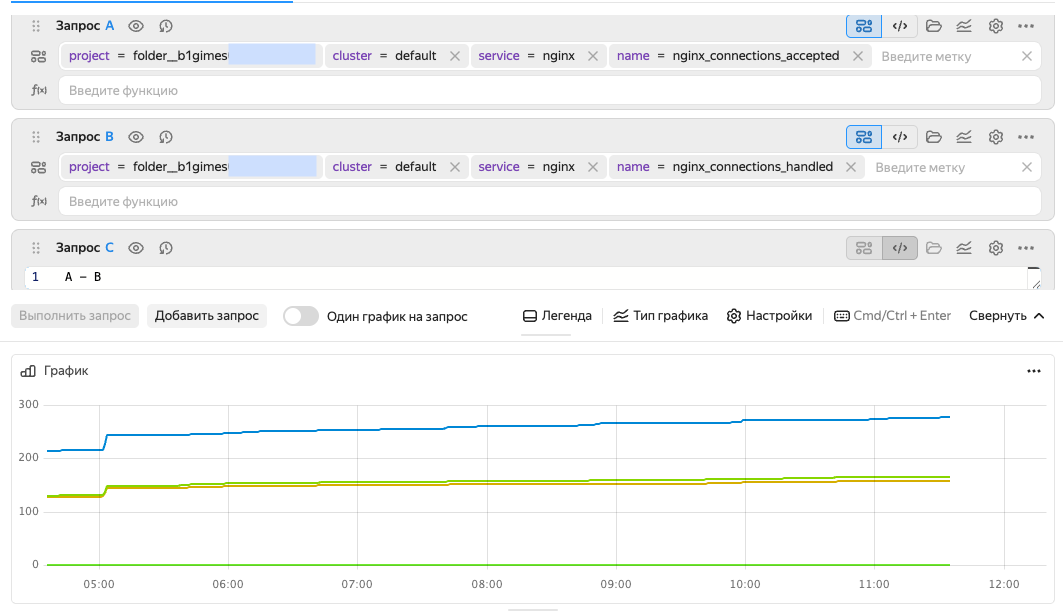

- Количество необработанных соединений
Настройка сбора логов

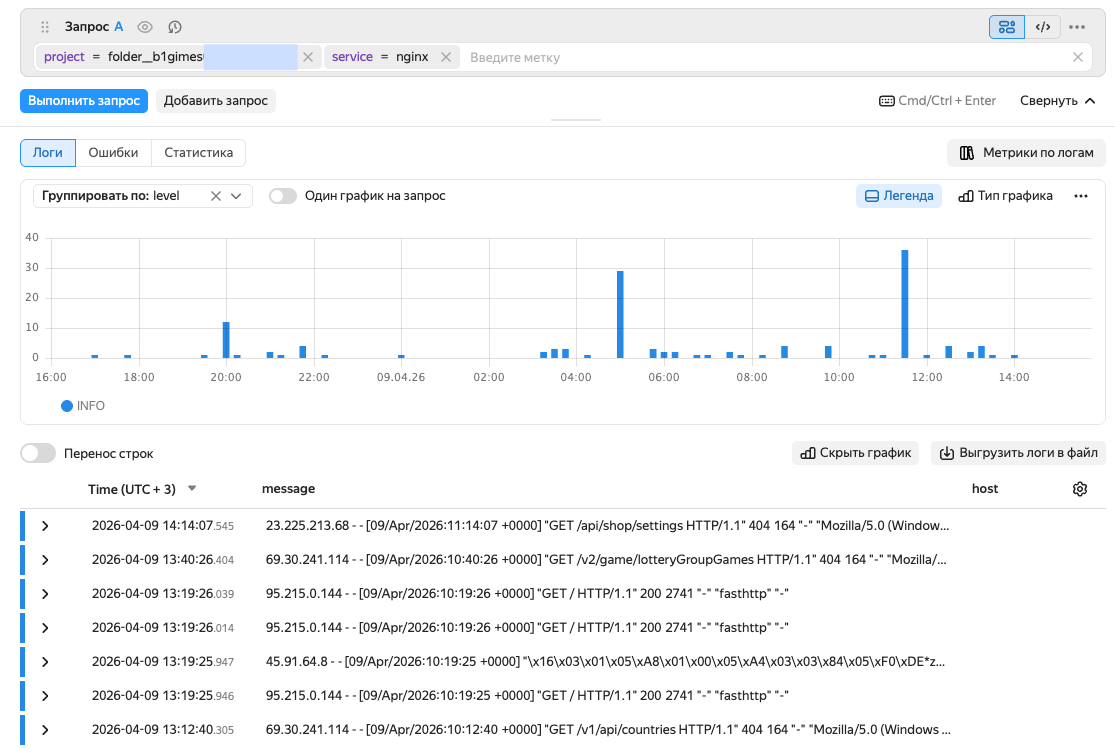

Просмотр логов в Monium

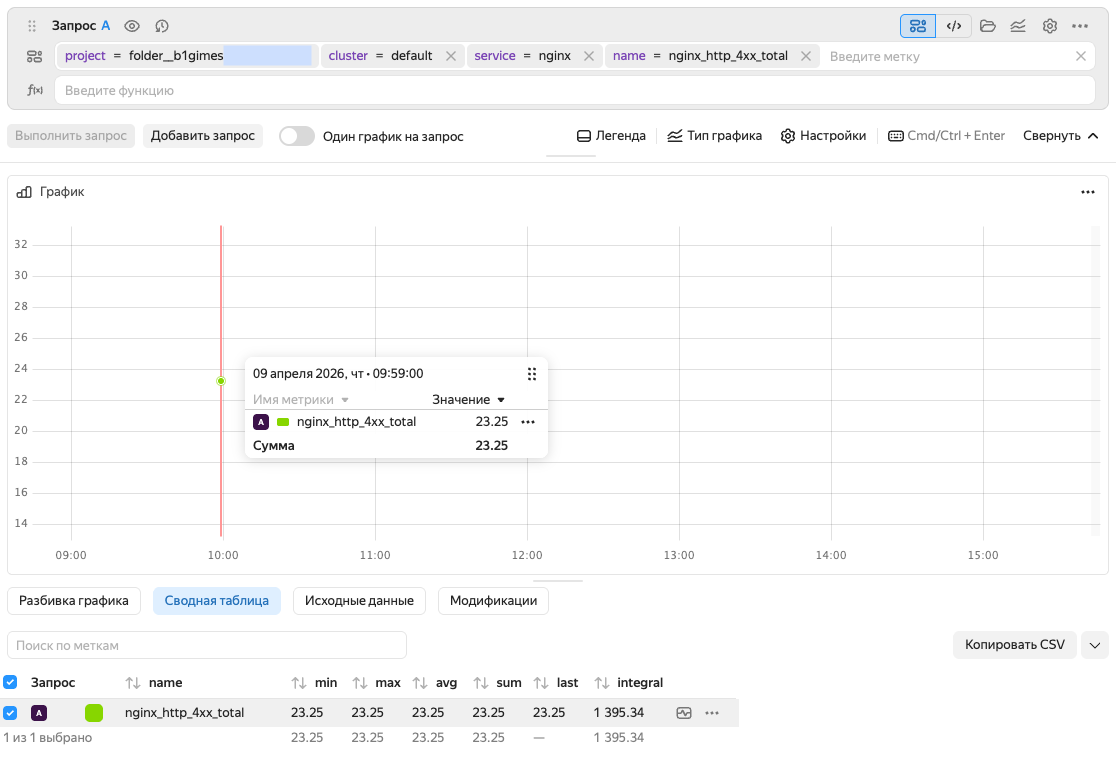

Настройка сбора метрик из логов
Создание дашборда и алертов

Вы настроите веб-сервер Nginx в кластере Kubernetes и передадите его метрики и логи в Monium. В инструкции для разворачивания кластера используется сервис Managed Service for Kubernetes, но вы можете использовать любой ваш кластер Kubernetes.

Чтобы настроить сбор телеметрии веб-сервера в кластере:

Настройте кластер Kubernetes.
Настройте аутентификацию — создайте сервисный аккаунт и API-ключ для отправки данных в Monium.
Установите и настройте Nginx — разверните веб-сервер с экспортером метрик.
Установите OpenTelemetry Collector — настройте сбор и отправку метрик.
Просмотрите метрики в Monium.
Настройте сбор логов.
Просмотрите логи в Monium.
Настройте дополнительные метрики по логам.
Создайте дашборд и алерты.

Перед началом работы

Зарегистрируйтесь в Yandex Cloud и создайте платежный аккаунт:

Перейдите в консоль управления, затем войдите в Yandex Cloud или зарегистрируйтесь.
На странице Yandex Cloud Billing убедитесь, что у вас подключен платежный аккаунт, и он находится в статусе ACTIVE или TRIAL_ACTIVE. Если платежного аккаунта нет, создайте его и привяжите к нему облако.

Если у вас есть активный платежный аккаунт, вы можете создать или выбрать каталог, в котором будет работать ваша инфраструктура, на странице облака.

Подробнее об облаках и каталогах.

Необходимые платные ресурсы

В стоимость ресурсов для работы с Monium входит:

Плата за использование мастера Managed Service for Kubernetes — тарифы Managed Service for Kubernetes.
Плата за вычислительные ресурсы и диски группы узлов Managed Service for Kubernetes — тарифы Yandex Compute Cloud.
Плата за использование Monium — тарифы Monium.

Настройка кластера

Консоль управления

Создайте кластер Kubernetes.
Установите kubectl и настройте его на работу с созданным кластером.

Настройка аутентификации

На этом шаге вам нужно получить и сохранить API-ключ и идентификатор каталога, которые используются на шаге настройки OpenTelemetry Collector.

Консоль управления

Создайте сервисный аккаунт с ролью monium.telemetry.writer:
1. Перейдите в сервис Identity and Access Management.
2. Нажмите кнопку Создать сервисный аккаунт.
3. Введите имя сервисного аккаунта, например, monium-ca.
4. Нажмите Добавить роль и выберите monium.telemetry.writer.
5. Нажмите Создать.
Создайте API-ключ с областью действия yc.monium.telemetry.write:
1. Выберите в списке созданный сервисный аккаунт.
2. Нажмите кнопку Создать новый ключ и выберите пункт Создать API-ключ.
3. В поле Область действия выберите yc.monium.telemetry.write.
4. Нажмите кнопку Создать.
Скопируйте API-ключ и сохраните его в безопасном месте, он понадобится дальше.
Скопируйте идентификатор каталога, в котором создан кластер и сервисный аккаунт. Для этого вверху нажмите название каталога и в списке напротив нужного каталога нажмите → Копировать ID.

Установка и настройка Nginx

Создайте файл с конфигурацией веб-сервера и HTML-страницей Nginx:

configmap.yaml

apiVersion: v1
kind: ConfigMap
metadata:
  name: nginx-config
  namespace: nginx-demo
data:
  nginx.conf: |
    server {
      listen 80;

      root /usr/share/nginx/html;
      index index.html;

      ssi on;
      ssi_types text/html;
      ssi_last_modified on;

      location / {
        try_files $uri $uri/ =404;
      }

      location /nginx_status {
        stub_status;
        access_log off;
        allow 127.0.0.1;
        deny all;
      }
    }

  index.html: |
    <!DOCTYPE html>
    <html lang="en">
    <head>
      <meta charset="utf-8" />
      <meta name="viewport" content="width=device-width, initial-scale=1" />
      <title>Nginx Demo</title>
      <style>
        body { font-family: -apple-system,BlinkMacSystemFont,Segoe UI,Roboto,Arial,sans-serif; background:#0b1020; color:#e6edf3; margin:0; }
        .wrap { max-width: 900px; margin: 80px auto; padding: 0 20px; }
        .card { background:#111a33; border:1px solid rgba(255,255,255,.08); border-radius: 16px; padding: 28px; box-shadow: 0 10px 30px rgba(0,0,0,.35); }
        h1 { margin:0 0 10px; font-size: 28px; }
        p { margin: 8px 0; color:#b7c3d0; }
        code { background: rgba(255,255,255,.06); padding: 2px 6px; border-radius: 8px; }
        .ok { display:inline-block; margin-top:14px; padding:8px 12px; border-radius: 999px; background: rgba(56,189,248,.12); border:1px solid rgba(56,189,248,.35); color:#7dd3fc; }
        .grid { display:grid; grid-template-columns: 1fr 1fr; gap: 12px; margin-top: 18px; }
        .mini { background: rgba(255,255,255,.04); border:1px solid rgba(255,255,255,.06); border-radius: 14px; padding: 14px; }
        .mini b { color:#e6edf3; }
        @media (max-width: 700px) { .grid { grid-template-columns: 1fr; } }
      </style>
    </head>
    <body>
      <div class="wrap">
        <div class="card">
          <h1>🚀 Nginx is serving this page</h1>
          <p>This is a simple demo page served from a Kubernetes pod.</p>
          <div class="ok">Status: OK</div>

          <div class="grid">
            <div class="mini">
              <p><b>Endpoint:</b> <code>/</code></p>
              <p>Static HTML from <code>/usr/share/nginx/html/index.html</code></p>
            </div>
            <div class="mini">
              <p><b>Metrics:</b> <code>/metrics</code> (exporter)</p>
              <p>Nginx stub status: <code>/nginx_status</code> (localhost-only)</p>
            </div>
          </div>

          <!-- New grid section: runtime pod info -->
          <div class="grid" style="margin-top:18px;">
            <div class="mini">
              <p><b>Pod (hostname):</b></p>
              <p><code><!--# echo var="hostname" --></code></p>
            </div>
            <div class="mini">
              <p><b>Pod IP:</b></p>
              <p><code><!--# echo var="server_addr" --></code></p>
            </div>
            <div class="mini">
              <p><b>Client IP:</b></p>
              <p><code><!--# echo var="remote_addr" --></code></p>
            </div>
            <div class="mini">
              <p><b>Request time:</b></p>
              <p><code><!--# echo var="time_local" --></code></p>
            </div>
          </div>

          <p style="margin-top:18px;">
            Refresh the page to see load balancing between pods.
          </p>

          <p style="margin-top:18px;">
            If you see this page via LoadBalancer/Ingress — publishing works.
          </p>
        </div>

      </div>
    </body>
    </html>

Создайте файл для управления запуском и масштабированием подов с Nginx.

deployment.yaml

apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx-server
  namespace: nginx-demo
  labels:
    app: nginx
spec:
  replicas: 3
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
        - name: nginx
          image: nginx:stable
          ports:
            - name: http
              containerPort: 80
          volumeMounts:
            - name: nginx-config
              mountPath: /etc/nginx/conf.d/default.conf
              subPath: nginx.conf
            - name: nginx-config
              mountPath: /usr/share/nginx/html/index.html
              subPath: index.html
        - name: nginx-exporter
          image: nginx/nginx-prometheus-exporter:0.10.0
          args:
            - -nginx.scrape-uri=http://localhost/nginx_status
          ports:
            - name: metrics
              containerPort: 9113
          resources:
            limits:
              memory: 128Mi
              cpu: 500m
      volumes:
        - name: nginx-config
          configMap:
            name: nginx-config

Для мониторинга Nginx в Kubernetes потребуется экспортер (nginx-exporter), который преобразует внутреннюю статистику Nginx в формат для OpenTelemetry Collector.

В файле deployment.yaml экспортер добавлен в виде сайдкара:

- name: nginx-exporter
  image: nginx/nginx-prometheus-exporter:0.10.0
  args:
    - -nginx.scrape-uri=http://localhost/nginx_status
  ports:
    - name: metrics
      containerPort: 9113
  resources:
    limits:
      memory: 128Mi
      cpu: 500m

Каждый под приложения Nginx будет содержать в себе два контейнера: nginx и nginx-exporter.

Создайте файл с параметрами доступа к Nginx:

services.yaml

apiVersion: v1
kind: Service
metadata:
  name: nginx-web
  namespace: nginx-demo
  labels:
    app: nginx
spec:
  externalTrafficPolicy: Local
  type: LoadBalancer
  selector:
    app: nginx
  ports:
    - name: http
      port: 80
      targetPort: 80
---
apiVersion: v1
kind: Service
metadata:
  name: nginx-metrics
  namespace: nginx-demo
  labels:
    app: nginx
spec:
  selector:
    app: nginx
  ports:
    - name: metrics
      port: 9113
      targetPort: metrics

Разверните Nginx:

kubectl create namespace nginx-demo
kubectl apply -f configmap.yaml
kubectl apply -f deployment.yaml
kubectl apply -f services.yaml

Проверьте, что приложение запустилось:

kubectl get service -n nginx-demo nginx-web

Результат:

NAME        TYPE           CLUSTER-IP      EXTERNAL-IP     PORT(S)        AGE
nginx-web   LoadBalancer   10.96.238.139   158.260.329.4   80:32761/TCP   104s

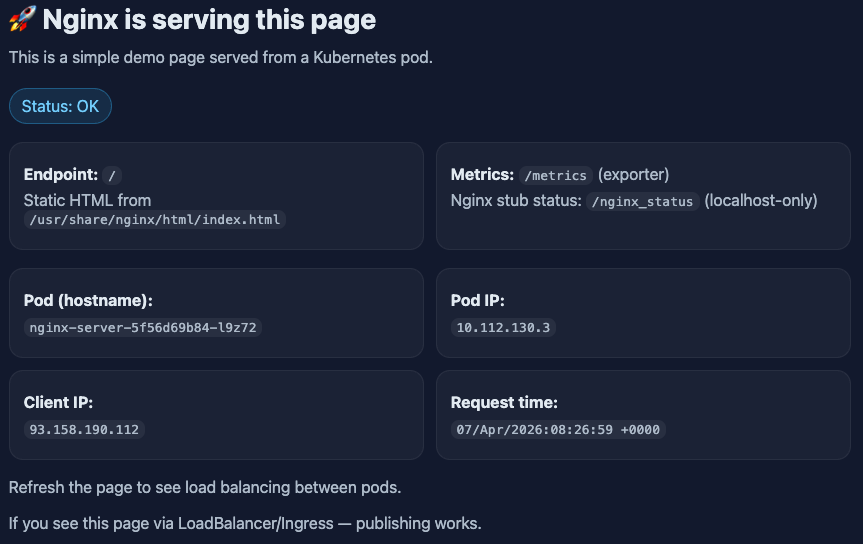

Откройте в браузере адрес, указанный в столбце EXTERNAL-IP. Например: http://158.260.329.4. Должна быть показана HTML-страница из файла configmap.yaml.

Страница веб-сервера Nginx

Установка и настройка OpenTelemetry Collector

На этом шаге вы установите OpenTelemetry Collector Contrib — расширенную версию коллектора с дополнительными компонентами для сбора логов, парсинга и других задач. Для сбора только метрик достаточно базовой версии OpenTelemetry Collector, но для работы с логами требуется Contrib-версия, будем сразу использовать ее.

Создайте файл для установки OpenTelemetry Collector и отправки метрик в Monium:

otel-config.yaml

---
apiVersion: v1
kind: Secret
metadata:
  name: monium-secrets
  namespace: nginx-demo
stringData:
  MONIUM_API_KEY: '<API-ключ>'
---
apiVersion: v1
kind: ConfigMap
metadata:
  name: otel-collector-conf
  namespace: nginx-demo
  labels:
    app: opentelemetry
    component: otel-collector-conf
data:
  otel-collector-config: |
    receivers:
      prometheus:
        config:
          scrape_configs:
            - job_name: "nginx"
              scrape_interval: 15s
              kubernetes_sd_configs:
                - role: pod
                  namespaces:
                    names:
                      - nginx-demo

              relabel_configs:
                - source_labels: [__meta_kubernetes_namespace]
                  action: keep
                  regex: nginx-demo

                - source_labels: [__meta_kubernetes_pod_label_app]
                  action: keep
                  regex: nginx

                - source_labels: [__meta_kubernetes_pod_container_port_name]
                  action: keep
                  regex: metrics

                - source_labels: [__meta_kubernetes_pod_name]
                  target_label: pod

                - source_labels: [__meta_kubernetes_namespace]
                  target_label: namespace

    processors:
      batch:
        timeout: 5s
        send_batch_size: 1024
      memory_limiter:
        limit_mib: 1500
        spike_limit_mib: 512
        check_interval: 5s
      resource:
        attributes:
          - key: service.name
            value: nginx
            action: upsert
          - key: service.namespace
            value: nginx-demo
            action: upsert

    exporters:
      otlp/monium:
        compression: none
        endpoint: ingest.monium.yandex.cloud:443
        headers:
          Authorization: Api-Key ${env:MONIUM_API_KEY}
          x-monium-project: folder__<идентификатор_каталога>
      debug:
        verbosity: basic

    extensions:
      zpages: {}

    service:
      extensions: [zpages]
      pipelines:
        metrics:
          receivers: [prometheus]
          processors: [memory_limiter, resource, batch]
          exporters: [otlp/monium, debug]
---
apiVersion: v1
kind: Service
metadata:
  name: otel-collector
  namespace: nginx-demo
  labels:
    app: opentelemetry
    component: otel-collector
spec:
  ports:
    - name: otlp-grpc
      port: 4317
      protocol: TCP
      targetPort: 4317
    - name: otlp-http
      port: 4318
      protocol: TCP
      targetPort: 4318
    - name: metrics
      port: 8888
  selector:
    component: otel-collector
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: otel-collector
  namespace: nginx-demo
  labels:
    app: opentelemetry
    component: otel-collector
spec:
  selector:
    matchLabels:
      app: opentelemetry
      component: otel-collector
  replicas: 1
  template:
    metadata:
      labels:
        app: opentelemetry
        component: otel-collector
    spec:
      serviceAccountName: otel-collector
      containers:
        - command:
            - "/otelcol-contrib"
            - "--config=/conf/otel-collector-config.yaml"
          image: otel/opentelemetry-collector-contrib:latest
          name: otel-collector
          resources:
            limits:
              cpu: 1
              memory: 2Gi
            requests:
              cpu: 200m
              memory: 400Mi
          ports:
            - containerPort: 55679
            - containerPort: 4317
            - containerPort: 4318
            - containerPort: 8888
          env:
            - name: MY_POD_IP
              valueFrom:
                fieldRef:
                  apiVersion: v1
                  fieldPath: status.podIP
            - name: GOMEMLIMIT
              value: 1600MiB
            - name: MONIUM_API_KEY
              valueFrom:
                secretKeyRef:
                  name: monium-secrets
                  key: MONIUM_API_KEY
          volumeMounts:
            - name: otel-collector-config-vol
              mountPath: /conf
      volumes:
        - name: otel-collector-config-vol
          configMap:
            name: otel-collector-conf
            items:
              - key: otel-collector-config
                path: otel-collector-config.yaml
---
apiVersion: v1
kind: ServiceAccount
metadata:
  name: otel-collector
  namespace: nginx-demo
---
apiVersion: rbac.authorization.k8s.io/v1
kind: Role
metadata:
  name: otel-collector-discovery
  namespace: nginx-demo
rules:
  - apiGroups: [""]
    resources: ["pods"]
    verbs: ["get", "list", "watch"]
---
apiVersion: rbac.authorization.k8s.io/v1
kind: RoleBinding
metadata:
  name: otel-collector-discovery
  namespace: nginx-demo
subjects:
  - kind: ServiceAccount
    name: otel-collector
    namespace: nginx-demo
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: Role
  name: otel-collector-discovery

В этом файле подставьте свои значения <API-ключ> и <идентификатор_каталога>, сохраненные на шаге Настройка аутентификации.

Установите OTel Collector и начните отправку метрик:
```
kubectl apply -f otel-config.yaml
```

Проверьте, что появился новый под otel-collector:

kubectl get pods --namespace nginx-demo

Результат:

NAME                              READY   STATUS    RESTARTS   AGE
nginx-server-949d9f98b-kzlrd      2/2     Running   0          2d2h
nginx-server-949d9f98b-ngtsp      2/2     Running   0          2d2h
nginx-server-949d9f98b-tclvh      2/2     Running   0          2d2h
otel-collector-6cd848c59d-k6g2p   1/1     Running   0          12s

Просмотр метрик в Monium

Интерфейс Monium

На главной странице Monium слева выберите Метрики.
В строке запроса последовательно выберите:
- project=folder__<идентификатор_каталога>;
- cluster=default;
- service=nginx;
- name=nginx_up.
Для запроса можно использовать текстовый режим. Для этого нажмите кнопку и введите запрос текстом:
```
`project=folder__<идентификатор_каталога>; cluster=default; service=nginx; name=nginx_up`.
```
Метрика показывает статус доступности Nginx: 1 — доступен, 0 — недоступен. Агрегированное значение равно 3 по количеству подов.
Нажмите Выполнить запрос.

Подробнее о работе с метриками.

Если данные не появились в Monium, см. раздел Устранение неполадок при поставке данных.

Комбинируя различные метрики в запросах, вы можете определять, справляется ли веб-сервер с текущей нагрузкой, есть ли отброшенные соединения из-за нехватки ресурсов, как быстро обрабатываются запросы.

Количество активных соединений

Чтобы оценить количество активных соединений, для метрики name укажите значение:

nginx_connections_accepted — количество принятых соединений с момента запуска Nginx. Используется для отслеживания общей нагрузки.
nginx_connections_reading — количество соединений, из которых Nginx читает запросы клиентов. Показывает активность входящих запросов.
nginx_connections_writing — количество соединений, в которые Nginx отправляет ответы клиентам. Показывает активность исходящих ответов.

Количество необработанных соединений

Чтобы оценить количество соединений, которые Nginx не обрабатывает, используются метрики:

nginx_connections_accepted — количество принятых соединений.
nginx_connections_handled — количество обработанных соединений.

Разница между обработанными и принятыми соединениями покажет количество соединений, которые были приняты, но не были корректно обработаны Nginx.

Создайте три запроса: Запрос A — для метрики nginx_connections_accepted, Запрос B — для метрики nginx_connections_handled, Запрос C — для вычисления разницы между метриками. Чтобы создать дополнительный запрос, нажмите кнопку Добавить запрос.

Запрос A:

`project=folder__<идентификатор_каталога>; cluster=default; service=nginx; name=nginx_connections_accepted`.

Запрос B:

`project=folder__<идентификатор_каталога>; cluster=default; service=nginx; name=nginx_connections_handled`.

Запрос C: в строке запроса введите A - B.

График необработанных запросов

Чтобы отображать на графике только результирующий запрос, рядом с запросами A и B нажмите — графики будут скрыты. Чтобы показать скрытые графики, нажмите .

В тестовом примере необработанных соединений нет, поэтому в запросе C все значения нулевые. Для реальных систем эти значения удобно отображать в виде отношения (A - B) / A — доля соединений, которые Nginx принял, но не обработал. На этот показатель можно завести алерт, который будет уведомлять, например, когда доля отброшенных соединений больше 5%.

Настройка сбора логов

Создайте новый файл конфигурации для сбора логов:

otel-config-logs.yaml

---
apiVersion: v1
kind: Secret
metadata:
  name: monium-secrets
  namespace: nginx-demo
stringData:
  MONIUM_API_KEY: '<API_ключ>'
---
apiVersion: v1
kind: ConfigMap
metadata:
  name: otel-collector-conf
  namespace: nginx-demo
  labels:
    app: opentelemetry
    component: otel-collector-conf
data:
  otel-collector-config: |
    receivers:
      prometheus:
        config:
          scrape_configs:
            - job_name: "nginx"
              scrape_interval: 15s
              kubernetes_sd_configs:
                - role: pod
                  namespaces:
                    names:
                      - nginx-demo

              relabel_configs:
                - source_labels: [__meta_kubernetes_namespace]
                  action: keep
                  regex: nginx-demo

                - source_labels: [__meta_kubernetes_pod_label_app]
                  action: keep
                  regex: nginx

                - source_labels: [__meta_kubernetes_pod_container_port_name]
                  action: keep
                  regex: metrics

                - source_labels: [__meta_kubernetes_pod_name]
                  target_label: pod

                - source_labels: [__meta_kubernetes_namespace]
                  target_label: namespace
      filelog:
        include:
          - /var/log/pods/nginx-demo_nginx-server-*/nginx/*.log
        operators:
          - type: container
            id: container-parser

    processors:
      batch:
        timeout: 5s
        send_batch_size: 1024
      memory_limiter:
        limit_mib: 1500
        spike_limit_mib: 512
        check_interval: 5s
      resource:
        attributes:
          - key: service.name
            value: nginx
            action: upsert
          - key: service.namespace
            value: nginx-demo
            action: upsert

    exporters:
      otlp/monium:
        compression: none
        endpoint: ingest.monium.yandex.cloud:443
        headers:
          Authorization: Api-Key ${env:MONIUM_API_KEY}
          x-monium-project: folder__<идентификатор_каталога>
      debug:
        verbosity: basic

    extensions:
      zpages: {}

    service:
      extensions: [zpages]
      pipelines:
        metrics:
          receivers: [prometheus]
          processors: [memory_limiter, resource, batch]
          exporters: [otlp/monium, debug]
        logs:
          receivers: [filelog]
          processors: [memory_limiter, resource, batch]
          exporters: [otlp/monium, debug]
---
apiVersion: v1
kind: Service
metadata:
  name: otel-collector
  namespace: nginx-demo
  labels:
    app: opentelemetry
    component: otel-collector
spec:
  ports:
    - name: otlp-grpc
      port: 4317
      protocol: TCP
      targetPort: 4317
    - name: otlp-http
      port: 4318
      protocol: TCP
      targetPort: 4318
    - name: metrics
      port: 8888
  selector:
    component: otel-collector
---
apiVersion: apps/v1
kind: DaemonSet
metadata:
  name: otel-collector
  namespace: nginx-demo
  labels:
    app: opentelemetry
    component: otel-collector
spec:
  selector:
    matchLabels:
      app: opentelemetry
      component: otel-collector
  template:
    metadata:
      labels:
        app: opentelemetry
        component: otel-collector
    spec:
      serviceAccountName: otel-collector
      containers:
        - command:
            - "/otelcol-contrib"
            - "--config=/conf/otel-collector-config.yaml"
          image: otel/opentelemetry-collector-contrib:latest
          name: otel-collector
          resources:
            limits:
              cpu: 1
              memory: 2Gi
            requests:
              cpu: 200m
              memory: 400Mi
          ports:
            - containerPort: 55679
            - containerPort: 4317
            - containerPort: 4318
            - containerPort: 8888
          env:
            - name: MY_POD_IP
              valueFrom:
                fieldRef:
                  apiVersion: v1
                  fieldPath: status.podIP
            - name: GOMEMLIMIT
              value: 1600MiB
            - name: MONIUM_API_KEY
              valueFrom:
                secretKeyRef:
                  name: monium-secrets
                  key: MONIUM_API_KEY
          volumeMounts:
            - name: otel-collector-config-vol
              mountPath: /conf
            - name: varlogpods
              mountPath: /var/log/pods
              readOnly: true
      volumes:
        - name: otel-collector-config-vol
          configMap:
            name: otel-collector-conf
            items:
              - key: otel-collector-config
                path: otel-collector-config.yaml
        - name: varlogpods
          hostPath:
            path: /var/log/pods
---
apiVersion: v1
kind: ServiceAccount
metadata:
  name: otel-collector
  namespace: nginx-demo
---
apiVersion: rbac.authorization.k8s.io/v1
kind: Role
metadata:
  name: otel-collector-discovery
  namespace: nginx-demo
rules:
  - apiGroups: [""]
    resources: ["pods"]
    verbs: ["get", "list", "watch"]
---
apiVersion: rbac.authorization.k8s.io/v1
kind: RoleBinding
metadata:
  name: otel-collector-discovery
  namespace: nginx-demo
subjects:
  - kind: ServiceAccount
    name: otel-collector
    namespace: nginx-demo
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: Role
  name: otel-collector-discovery

В этом файле добавлен блок с ресивером:

filelog:
  include:
    - /var/log/pods/nginx-demo_nginx-server-*/nginx/*.log
  operators:
    - type: container
      id: container-parser

А также маршрут (pipeline) для сбора логов и параметры монтирования (volumeMounts, volumes) для доступа к логам подов.

Удалите прежний файл конфигурации и примените новый:
```
kubectl delete -f otel-config.yaml
kubectl apply -f otel-config-logs.yaml
```

Просмотр логов в Monium

Интерфейс Monium

На главной странице Monium слева выберите Логи.
В строке запроса выберите:
- project=folder__<идентификатор_каталога>;
- service=nginx.
Нажмите Выполнить запрос.

Пример страницы с логами Nginx

Подробнее о работе с логами.

Настройка сбора метрик из логов

Помимо стандартных метрик, которые Nginx отправляет через экспортер Prometheus, OTel Collector позволяет извлекать дополнительные метрики из логов приложения. Например, подсчитывать количество HTTP-ответов с разными кодами статуса.

Для получения этих метрик создайте и примените новый файл конфигурации:

otel-config-metrics.yaml

---
apiVersion: v1
kind: Secret
metadata:
  name: monium-secrets
  namespace: nginx-demo
stringData:
  MONIUM_API_KEY: "<API_ключ>"
---
apiVersion: v1
kind: ConfigMap
metadata:
  name: otel-collector-conf
  namespace: nginx-demo
  labels:
    app: opentelemetry
    component: otel-collector-conf
data:
  otel-collector-config: |
    receivers:
      prometheus:
        config:
          scrape_configs:
            - job_name: "nginx"
              scrape_interval: 15s
              kubernetes_sd_configs:
                - role: pod
                  namespaces:
                    names:
                      - nginx-demo

              relabel_configs:
                - source_labels: [__meta_kubernetes_namespace]
                  action: keep
                  regex: nginx-demo

                - source_labels: [__meta_kubernetes_pod_label_app]
                  action: keep
                  regex: nginx

                - source_labels: [__meta_kubernetes_pod_container_port_name]
                  action: keep
                  regex: metrics

                - source_labels: [__meta_kubernetes_pod_name]
                  target_label: pod

                - source_labels: [__meta_kubernetes_namespace]
                  target_label: namespace
      filelog:
        include:
          - /var/log/pods/nginx-demo_nginx-server-*/nginx/*.log
        operators:
          - type: container
            id: container-parser

          - type: regex_parser
            id: nginx-access
            parse_from: body
            regex: '^(?P<remote_addr>\S+) - (?P<remote_user>\S+) \[(?P<time_local>[^\]]+)\] "(?P<method>\S+) (?P<target>\S+) (?P<protocol>[^"]+)" (?P<status>\d{3}) (?P<body_bytes_sent>\d+)'

    processors:
      batch:
        timeout: 5s
        send_batch_size: 1024
      memory_limiter:
        limit_mib: 1500
        spike_limit_mib: 512
        check_interval: 5s
      resource:
        attributes:
          - key: service.name
            value: nginx
            action: upsert
          - key: service.namespace
            value: nginx-demo
            action: upsert

    connectors:
      count/nginx:
        logs:
          nginx_http_2xx_total:
            description: nginx 2xx responses
            conditions:
              - 'IsMatch(attributes["status"], "^2..$")'

          nginx_http_4xx_total:
            description: nginx 4xx responses
            conditions:
              - 'IsMatch(attributes["status"], "^4..$")'

          nginx_http_5xx_total:
            description: nginx 5xx responses
            conditions:
              - 'IsMatch(attributes["status"], "^5..$")'

    exporters:
      otlp/monium:
        compression: none
        endpoint: ingest.monium.yandex.cloud:443
        headers:
          Authorization: Api-Key ${env:MONIUM_API_KEY}
          x-monium-project: folder__<идентификатор_каталога>
      debug:
        verbosity: basic

    extensions:
      zpages: {}

    service:
      extensions: [zpages]
      pipelines:
        metrics:
          receivers: [prometheus]
          processors: [memory_limiter, resource, batch]
          exporters: [otlp/monium, debug]
        logs:
          receivers: [filelog]
          processors: [memory_limiter, resource, batch]
          exporters: [count/nginx, otlp/monium, debug]
        metrics/logs:
          receivers: [count/nginx]
          processors: [memory_limiter, resource, batch]
          exporters: [otlp/monium, debug]
---
apiVersion: v1
kind: Service
metadata:
  name: otel-collector
  namespace: nginx-demo
  labels:
    app: opentelemetry
    component: otel-collector
spec:
  ports:
    - name: otlp-grpc
      port: 4317
      protocol: TCP
      targetPort: 4317
    - name: otlp-http
      port: 4318
      protocol: TCP
      targetPort: 4318
    - name: metrics
      port: 8888
  selector:
    component: otel-collector
---
apiVersion: apps/v1
kind: DaemonSet
metadata:
  name: otel-collector
  namespace: nginx-demo
  labels:
    app: opentelemetry
    component: otel-collector
spec:
  selector:
    matchLabels:
      app: opentelemetry
      component: otel-collector
  template:
    metadata:
      labels:
        app: opentelemetry
        component: otel-collector
    spec:
      serviceAccountName: otel-collector
      containers:
        - command:
            - "/otelcol-contrib"
            - "--config=/conf/otel-collector-config.yaml"
          image: otel/opentelemetry-collector-contrib:0.147.0
          name: otel-collector
          resources:
            limits:
              cpu: 1
              memory: 2Gi
            requests:
              cpu: 200m
              memory: 400Mi
          ports:
            - containerPort: 55679
            - containerPort: 4317
            - containerPort: 4318
            - containerPort: 8888
          env:
            - name: MY_POD_IP
              valueFrom:
                fieldRef:
                  apiVersion: v1
                  fieldPath: status.podIP
            - name: GOMEMLIMIT
              value: 1600MiB
            - name: MONIUM_API_KEY
              valueFrom:
                secretKeyRef:
                  name: monium-secrets
                  key: MONIUM_API_KEY
          volumeMounts:
            - name: otel-collector-config-vol
              mountPath: /conf
            - name: varlogpods
              mountPath: /var/log/pods
              readOnly: true
      volumes:
        - name: otel-collector-config-vol
          configMap:
            name: otel-collector-conf
            items:
              - key: otel-collector-config
                path: otel-collector-config.yaml
        - name: varlogpods
          hostPath:
            path: /var/log/pods
---
apiVersion: v1
kind: ServiceAccount
metadata:
  name: otel-collector
  namespace: nginx-demo
---
apiVersion: rbac.authorization.k8s.io/v1
kind: Role
metadata:
  name: otel-collector-discovery
  namespace: nginx-demo
rules:
  - apiGroups: [""]
    resources: ["pods"]
    verbs: ["get", "list", "watch"]
---
apiVersion: rbac.authorization.k8s.io/v1
kind: RoleBinding
metadata:
  name: otel-collector-discovery
  namespace: nginx-demo
subjects:
  - kind: ServiceAccount
    name: otel-collector
    namespace: nginx-demo
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: Role
  name: otel-collector-discovery

В этой конфигурации есть следующие дополнения:

Извлечение данных из логов.

В блок filelog добавлен оператор regex_parser, который будет извлекать из строки access-лога Nginx нужные поля (метод запроса, URL, HTTP-код ответа и другие):
```
filelog:
  include:
    - /var/log/pods/nginx-demo_nginx-server-*/nginx/*.log
  operators:
    - type: container
      id: container-parser

    - type: regex_parser
      id: nginx-access
      parse_from: body
      regex: '^(?P<remote_addr>\S+) - (?P<remote_user>\S+) \[(?P<time_local>[^\]]+)\] "(?P<method>\S+) (?P<target>\S+) (?P<protocol>[^"]+)" (?P<status>\d{3}) (?P<body_bytes_sent>\d+)'
```
Этот оператор извлечет из каждой строки лога поле status (HTTP-код ответа), которое будем использовать для создания метрик.

Создание метрик из логов.

Добавлен коннектор count для подсчета количества записей в логах по заданным условиям. В примере подсчитываются ответы с кодами 2xx, 4xx и 5xx:

connectors:
  count/nginx:
    logs:
      nginx_http_2xx_total:
        description: Количество успешных ответов (2xx)
        conditions:
          - 'IsMatch(attributes["status"], "^2..$")'

      nginx_http_4xx_total:
        description: Количество клиентских ошибок (4xx)
        conditions:
          - 'IsMatch(attributes["status"], "^4..$")'

      nginx_http_5xx_total:
        description: Количество серверных ошибок (5xx)
        conditions:
          - 'IsMatch(attributes["status"], "^5..$")'

Настройка маршрутов (pipelines).

Добавлен pipeline metrics/logs, который будет получать метрики от коннектора count/nginx и отправлять их в Monium вместе с остальными метриками:

service:
  extensions: [zpages]
  pipelines:
    metrics:
      receivers: [prometheus]
      processors: [memory_limiter, resource, batch]
      exporters: [otlp/monium, debug]

    logs:
      receivers: [filelog]
      processors: [memory_limiter, resource, batch]
      exporters: [count/nginx, otlp/monium, debug]

    metrics/logs:
      receivers: [count/nginx]
      processors: [memory_limiter, resource, batch]
      exporters: [otlp/monium, debug]

После применения конфигурации в Monium будут доступны новые метрики:

nginx_http_2xx_total — количество успешных ответов.
nginx_http_4xx_total — количество клиентских ошибок.
nginx_http_5xx_total — количество серверных ошибок.

Пример страницы с метриками Nginx, собранным по логам

Эти метрики полезны для мониторинга качества обслуживания и выявления проблем. Например, резкий рост 5xx ошибок может указывать на сбой в приложении.

Создание дашборда и алертов

Для постоянного мониторинга состояния Nginx создайте дашборд с ключевыми метриками и настройте алерты для оповещения о проблемах.

Для Nginx рекомендуется добавить на дашборд графики с метриками:

nginx_connections_accepted — количество принятых соединений с момента запуска.
nginx_connections_active — количество активных соединений в данный момент.
nginx_connections_handled — количество обработанных соединений.
nginx_connections_reading — количество соединений, из которых Nginx читает запросы.
nginx_connections_waiting — количество соединений в режиме ожидания.
nginx_connections_writing — количество соединений, в которые Nginx отправляет ответы.
nginx_requests_total — общее количество обработанных запросов.
nginx_http_2xx_total — количество успешных ответов (код 2xx).
nginx_http_4xx_total — количество клиентских ошибок (код 4xx).
nginx_http_5xx_total — количество серверных ошибок (код 5xx).

Для уведомления о критических ситуациях рекомендуются алерты:

Рост серверных ошибок — увеличение nginx_http_5xx_total.

Условие срабатывания: значение больше 10 в течение пяти минут.
Рост клиентских ошибок — увеличение nginx_http_4xx_total.

Условие срабатывания: значение больше 50 в течение пяти минут.
Необработанные соединения — разница между принятыми и обработанными соединениями.

Условие срабатывания: значение больше 0 в течение пяти минут.

Пороговые значения и временные интервалы настраивайте в соответствии с требованиями вашего приложения.

Настройка сбора телеметрии Nginx в Kubernetes

Перед началом работыПеред началом работы

Необходимые платные ресурсыНеобходимые платные ресурсы

Настройка кластераНастройка кластера

Настройка аутентификацииНастройка аутентификации

Установка и настройка NginxУстановка и настройка Nginx

Установка и настройка OpenTelemetry CollectorУстановка и настройка OpenTelemetry Collector

Просмотр метрик в MoniumПросмотр метрик в Monium

Количество активных соединенийКоличество активных соединений

Количество необработанных соединенийКоличество необработанных соединений

Настройка сбора логовНастройка сбора логов

Просмотр логов в MoniumПросмотр логов в Monium

Настройка сбора метрик из логовНастройка сбора метрик из логов

Создание дашборда и алертовСоздание дашборда и алертов

Была ли статья полезна?
