Создание чартов в Editor Yandex DataLens

Статья создана

Обновлена 26 февраля 2026 г.

Перед началом работы
Создайте воркбук
Создайте подключение
Создайте датасет
Создайте простой чарт в Editor
Получите значения фильтров и параметров с дашборда
Создайте чарт с обработкой фильтров и параметров с дашборда
- Создайте чарт в Editor
- Создайте новый дашборд и разместите на нем чарт и селекторы

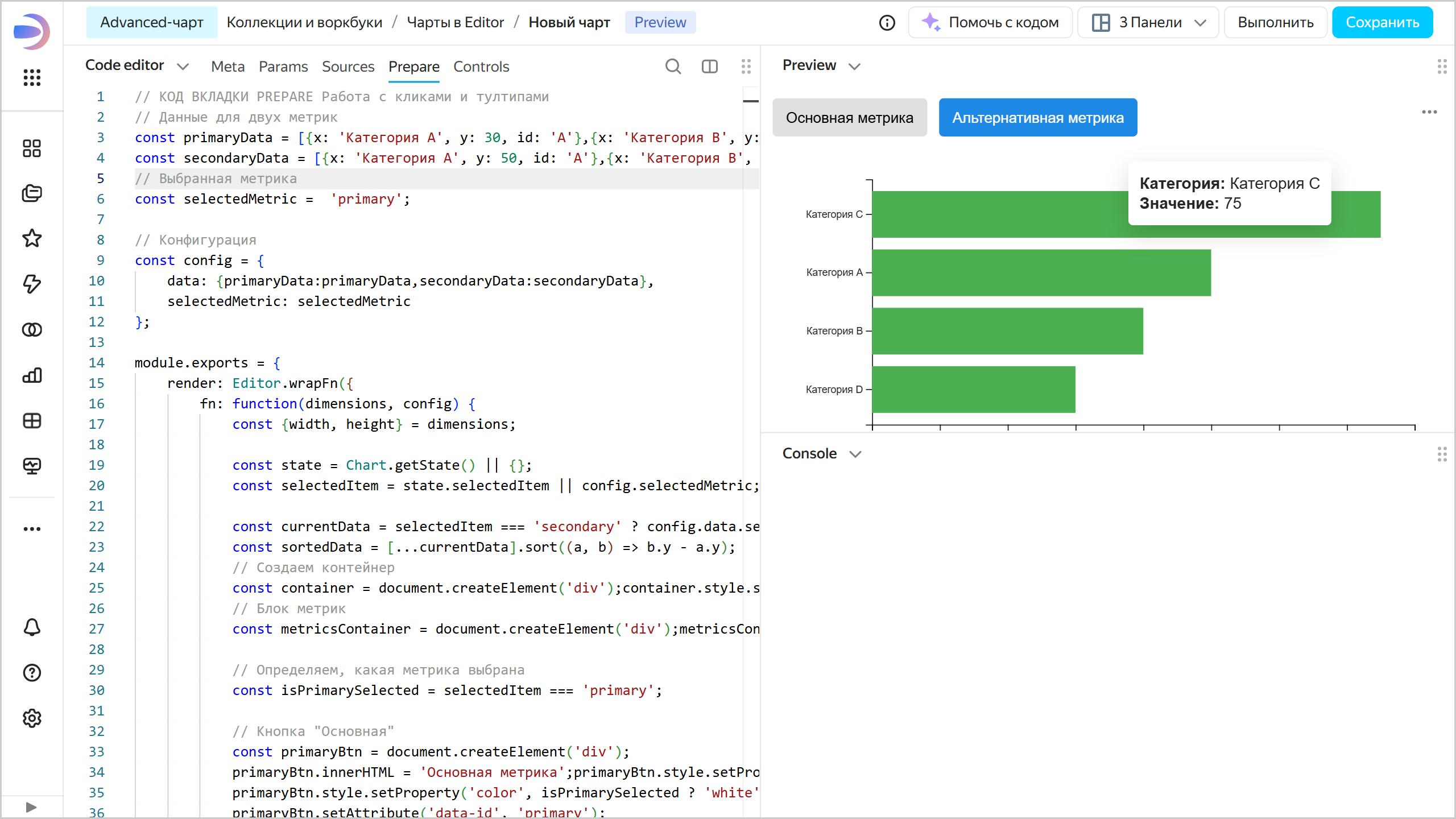

Добавьте интерактивные элементы в чарт

Важно

Часть ресурсов, необходимых для прохождения практического руководства, доступны только в регионе Россия.

Editor — редактор для создания визуализации данных и селекторов с помощью кода на JavaScript. Editor позволяет загружать данные из одного или нескольких источников, управлять параметрами чартов и настраивать визуализации. В качестве источников данных вы можете использовать датасеты и подключения.

С помощью редактора можно создать отдельные объекты DataLens:

Чарты Editor более гибки, чем Wizard, так как позволяют подключаться к нескольким источникам данных и отрисовывать любую требуемую визуализацию через HTML и SVG.
Селекторы Editor позволят вам реализовать кодозависимые поля выбора с уникальной логикой.

Вы научитесь создавать чарты в Editor:

создадите чарт в Editor, используя подключение и датасет;
разместите чарт и селекторы на дашборде;
получите и обработаете параметры с дашборда в Editor.

В качестве источника данных будет использовано прямое подключение к демонстрационной базе данных ClickHouse® с информацией о продажах товаров в сети московских магазинов.

Примечание

В рамках руководства все объекты будут создаваться и храниться в воркбуке. Если вы пользуетесь старой навигацией, создайте отдельную папку и работайте в ней.

Создать папку

Перейдите на главную страницу DataLens.
На панели слева выберите Все объекты или Личная папка.
В правом верхнем углу нажмите Создать → Папку.
Введите название папки.
Нажмите кнопку Создать.

Для визуализации и исследования данных подготовьте DataLens к работе, затем выполните следующие шаги:

Перед началом работы

Чтобы начать работать с DataLens:

Новый пользователь

Уже использую Yandex Cloud

Войдите в ваш аккаунт на Яндексе. Если у вас еще нет аккаунта, создайте его.
Откройте главную страницу DataLens.
Нажмите Открыть сервис.
Подтвердите, что ознакомились с Условиями использования и принимаете их и нажмите кнопку Войти.

Войдите в ваш аккаунт на Яндексе.
Откройте главную страницу DataLens.
Нажмите Открыть сервис.
Выберите один из вариантов:
- Если у вас уже есть организация, выберите ее в выпадающем меню на вкладке Организации и нажмите DataLens.

  Примечание

  Для активации экземпляра DataLens пользователю нужна роль admin или owner. Подробнее про роли см. в разделе Управление доступом в Yandex Identity Hub.
- Если у вас есть облако, но нет организации, нажмите Добавить новый DataLens. В открывшемся окне введите название и описание организации и нажмите Создать организацию и DataLens. Подробнее о работе с организациями см. в разделе Начало работы с организациями.

Если у вас возник технический вопрос по работе сервиса, обратитесь в службу поддержки Yandex Cloud. Чтобы спросить совета, обсудить решение вашей задачи или лучшие практики работы сервиса, напишите в чат DataLens в Telegram.

Создайте воркбук

Перейдите на главную страницу DataLens.
На панели слева выберите Коллекции и воркбуки.
В правом верхнем углу нажмите Создать → Создать воркбук.
Введите название воркбука — Чарты в Editor.
Нажмите кнопку Создать.

Создайте подключение

В правом верхнем углу воркбука нажмите Создать → Подключение.
В разделе Базы данных выберите подключение ClickHouse®.

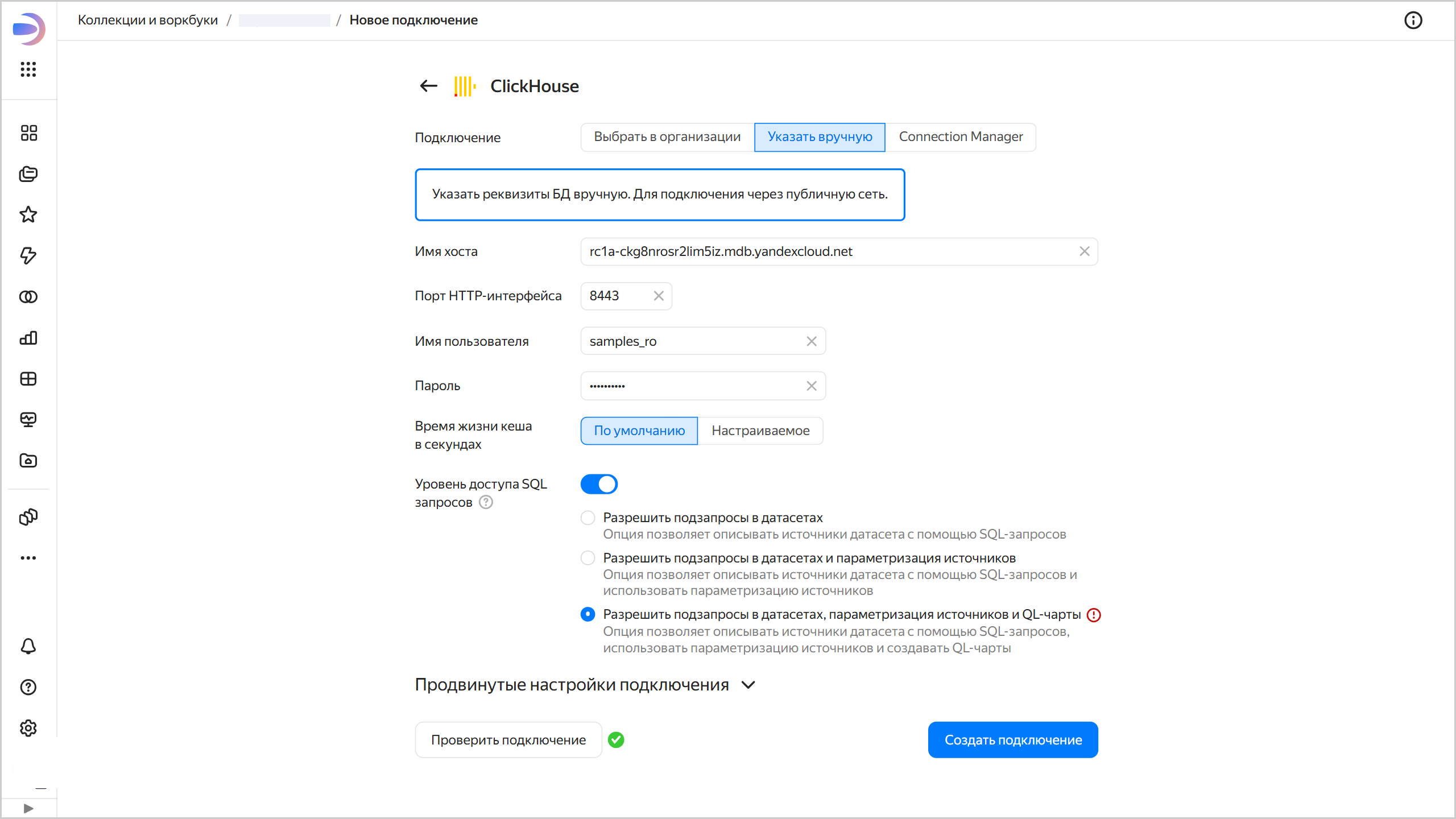

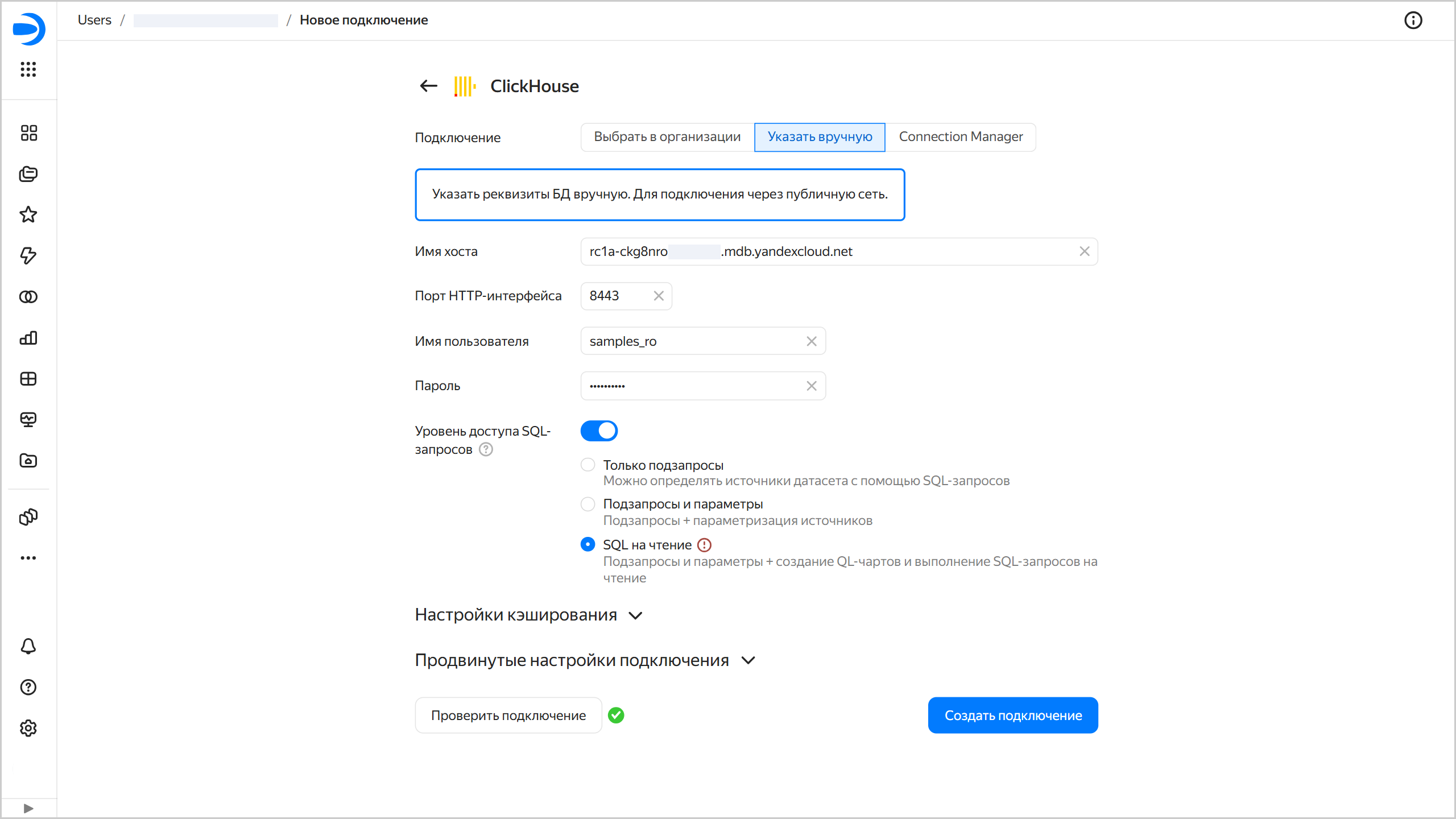

1. В открывшемся окне выберите тип подключения Указать вручную и укажите параметры подключения:
  - Имя хоста — rc1a-ckg8nrosr2lim5iz.mdb.yandexcloud.kz.
  - Порт HTTP-интерфейса — 8443 (по умолчанию).
  - Имя пользователя — samples_ro.
  - Пароль — MsgfcjEhJk.
2. Включите опцию Разрешить подзапросы в датасетах, параметризация источников и QL-чарты.
3. Нажмите кнопку Проверить подключение и убедитесь, что появился зеленый значок.
4. Нажмите кнопку Создать подключение.
5. Введите название подключения — Sample ClickHouse.
6. Нажмите кнопку Создать.

Дождитесь сохранения подключения.

Создайте датасет

Создайте датасет на базе подключения Sample ClickHouse:

На странице подключения в правом верхнем углу нажмите кнопку Создать датасет.

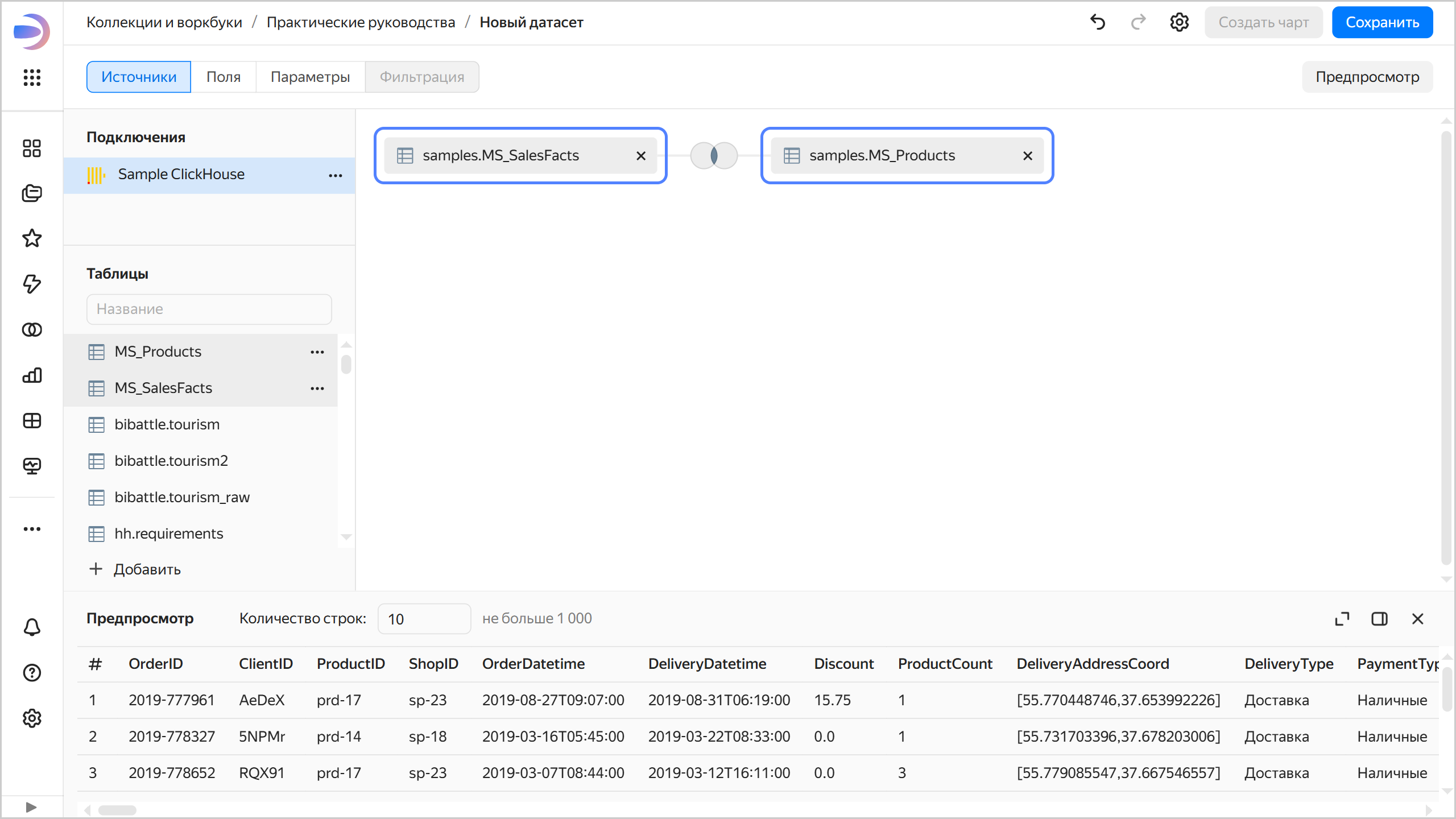

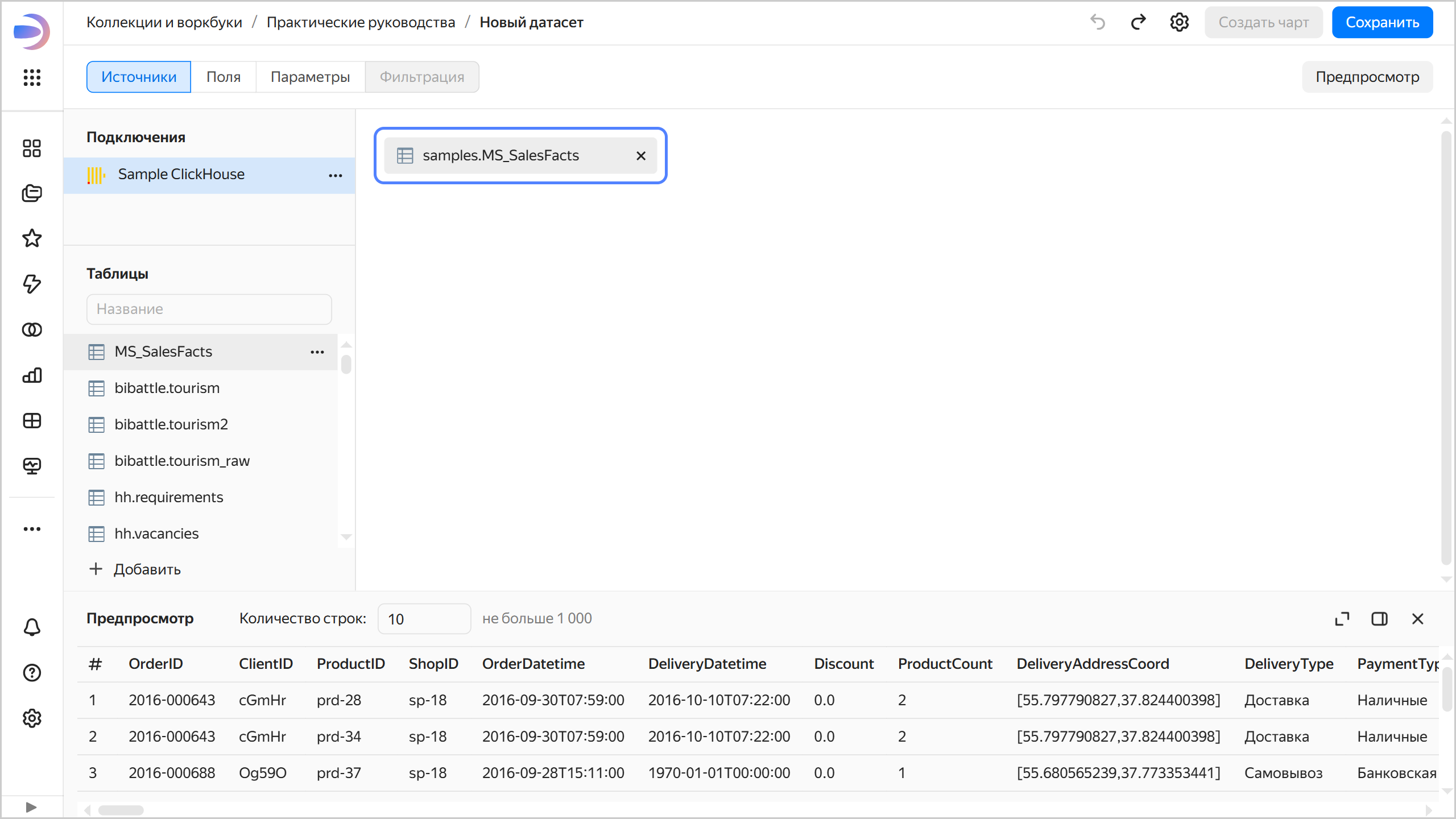

Перенесите на рабочую область таблицу MS_SalesFacts.
Перенесите на рабочую область таблицу MS_Products. Таблицы автоматически свяжутся.
Перейдите на вкладку Поля.
Удалите дубликат поля ProductID (1), получившийся в результате соединения таблиц. Для этого в правой части строки с полем нажмите → Удалить.

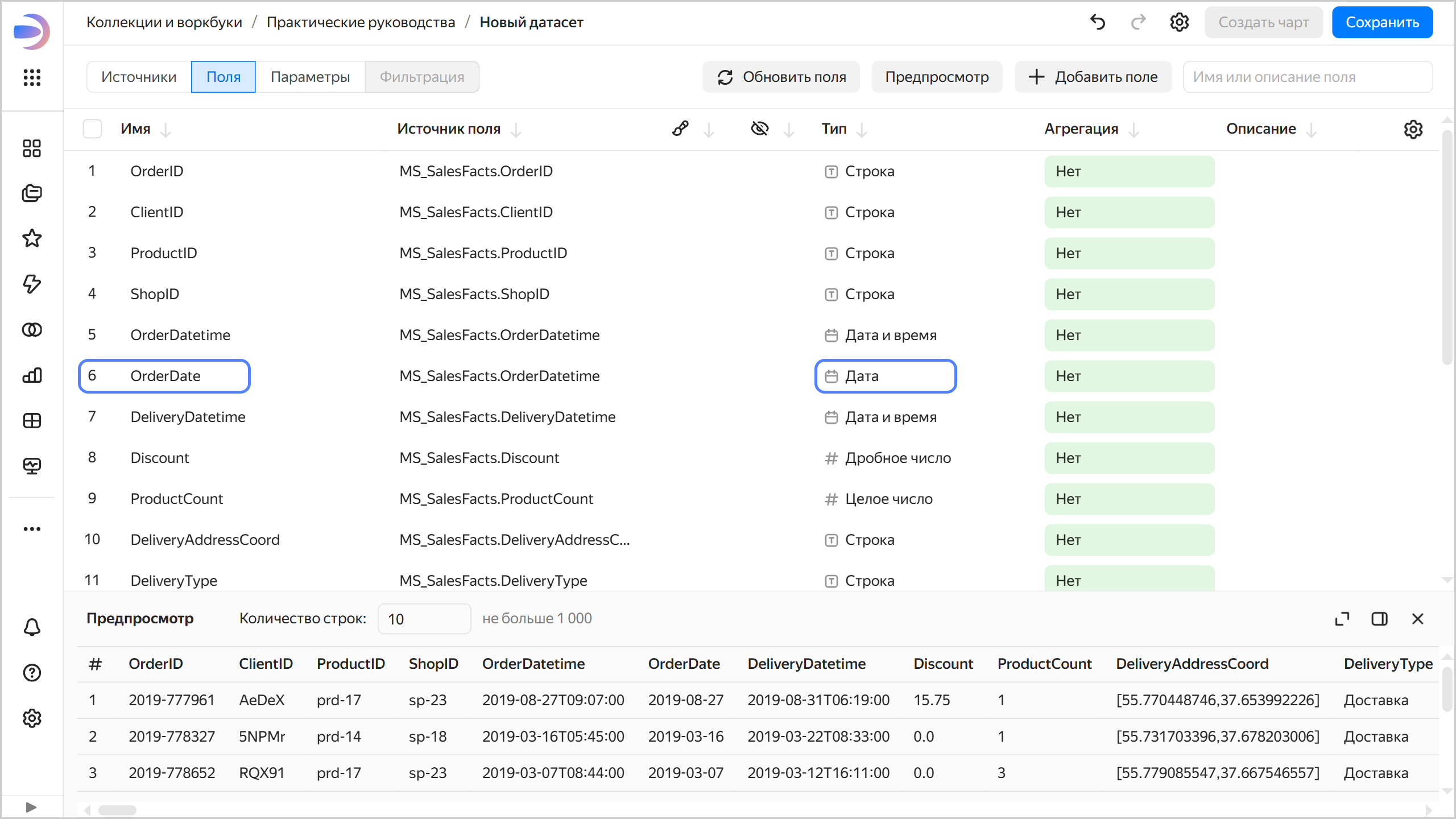

Создайте поле с датой заказа OrderDate:
1. Продублируйте поле OrderDatetime — в правой части строки с полем нажмите → Дублировать.
2. Переименуйте дубликат поля OrderDatetime (1) в OrderDate — нажмите на имя поля, удалите текущее имя и введите новое.
3. В столбце Тип измените тип данных с Дата и время на Дата.

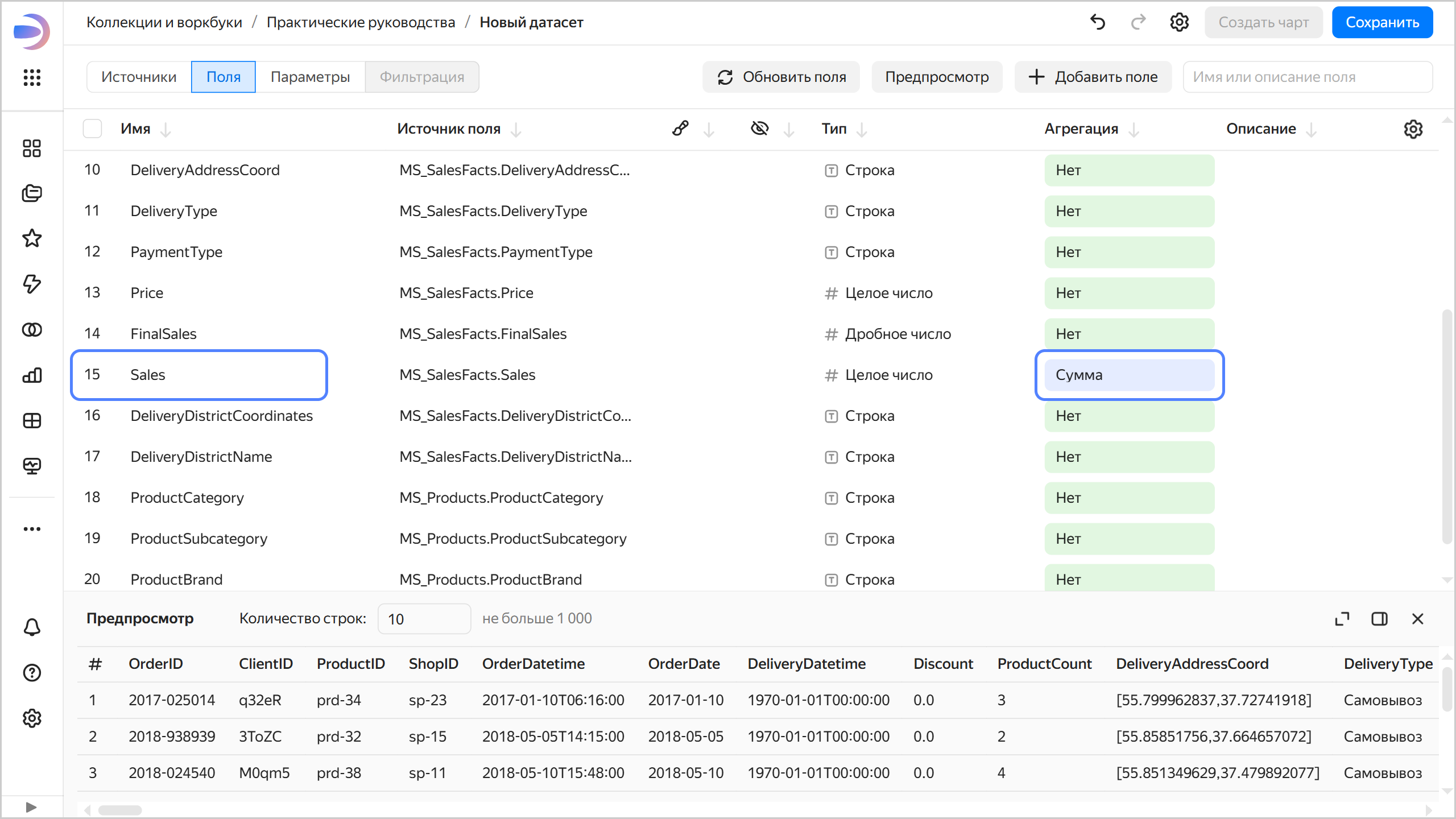

Создайте показатель с суммой заказа: в столбце Агрегация для поля Sales выберите Сумма. Поле с агрегацией поменяет цвет на синий: оно стало показателем.
Создайте показатель с количеством заказов:
1. Продублируйте поле OrderID.
2. Переименуйте дубликат поля OrderID (1) в OrderCount.
3. Измените тип агрегации на Количество уникальных.
Сохраните датасет:
1. В правом верхнем углу нажмите кнопку Сохранить.
2. Введите название датасета — Sales dataset и нажмите кнопку Создать.
Скопируйте идентификатор датасета: вверху нажмите → Копировать ID. Идентификатор будет скопирован в буфер обмена.

Создайте простой чарт в Editor

На панели слева выберите Коллекции и воркбуки и перейдите в воркбук Чарты в Editor.
В правом верхнем углу нажмите Создать → Чарт в Editor.
В блоке Чарты выберите тип визуализации Таблица.
Свяжите чарт с датасетом: для этого перейдите на вкладку Meta и добавьте ID, скопированный из датасета Sales dataset, в links:
```
{
    "links": {
        "salesDataset": "<id_датасета>"
	   }
}
```
Где:
- <id_датасета> — идентификатор датасета, скопированный после создания датасета;
- salesDataset — произвольное имя-алиас, которое вы присваиваете датасету. По алиасу вы запрашиваете данные для чарта.
На вкладке Params задайте параметры, которые используются в чарте:
```
{
    module.exports = {
        metrics_list: ['Sales', 'OrderCount'],
        date_interval: ['__interval_2019-05-25T00:00:00.000Z_2019-06-15T00:00:00.000'],
        date_dimension: ['OrderDate'],
        limit: ['5']
	   }
}
```
Где:
- metrics_list — список показателей датасета для отображения в чарте;
- date_interval — интервал дат для фильтрации данных;
- date_dimension — поле датасета с типом Дата для фильтрации данных;
- limit — лимит запрашиваемых строк.
Чтобы получить данные из источника, на вкладке Source введите код:
Примечание
- В данном примере используется служебный модуль const {buildSource} = require('libs/dataset/v2'); для более удобной работы с датасетами.
- Чтобы вывести данные в консоль в виде JSON-объектов для отладки, используйте метод console.log(<имя_переменной>).
```
const {buildSource} = require('libs/dataset/v2');

const params = Editor.getParams();
const date_interval = params.date_interval[0];
const limit = parseInt(params.limit[0]);
const metrics_list = params.metrics_list;
// Можно вывести данные в консоль в виде объектов json
//console.log(params)

// создаем пустой массив для заполнения условий
let where = [];
// колонки для выбора
let cols = [];
// параметры в датасет
let filled_params = []


// Базовое заполнение фильтра по дате как есть
// поле для фильтрации
const date_dim = params.date_dimension[0];
// парсим даты из интервала
const {from:from_date,to:to_date} = Editor.resolveInterval(date_interval);
// собираем объект для фильтра
const dateFilter = {column: date_dim,
                        operation: 'BETWEEN',
                  values: [from_date, to_date]}
// добавляем в массив where
where.push(dateFilter)

// добавляем колонку ProductCategory
cols.push('ProductCategory');
// добавляем колонку ProductSubcategory
cols.push('ProductSubcategory');

// добавляем колонки для выбора метрик
cols.push(...metrics_list);

module.exports = {
      salesSourceData: buildSource({
            id: Editor.getId('salesDataset'),
            columns: cols,
            where: where,
            parameters:filled_params,
            limit:limit,
            order_by:[{'direction':'DESC','column':metrics_list[0]}]
      })
   }
```
Где:
- params — объект, в который передаются параметры с помощью метода Editor.getParams().
- date_interval — интервал дат, получаемый из объекта params.
- limit — лимит строк, получаемый из объекта params.
- metrics_list — массив полей, получаемый из объекта params.
- date_dim — название поля, по которому будут фильтроваться данные, полученное из объекта params.
- from_date и to_date — даты начала и окончания периода, получаемые из date_interval с помощью метода Editor.resolveInterval(arg).
- dateFilter — JSON-объект для фильтрации данных по дате:
```
{
    column: date_dim,
    operation: 'BETWEEN',
    values: [from_date, to_date],
}
```
  Где:
  - column — поле, по которому выполняется фильтрация;
  - operation — операция фильтрации;
  - values — значения фильтра.
- where — массив условий, заполняемый с помощью метода where.push(<условия_отбора>).
- cols — массив столбцов для отбора, заполняемый с помощью метода cols.push("<название_колонки>") или cols.push(...<массив_названий_колонок>).
- filled_params — массив параметров, передаваемых в датасет.
В module.exports — загружаются данные из датасета с помощью служебного модуля buildSource:
- id — идентификатор датасета, который можно получить с помощью метода Editor.getId.('алиас_датасета_с_вкладки_meta').
- columns — список столбцов датасета для отбора.
- where — условия отбора данных.
- parameters — параметры, передаваемые в датасет.
- limit — лимит строк для отбора.
- order_by — сортировка данных в виде массива: [{"direction": "<порядок_сортировки>","column": "<название_колонки>"}].
Настройте отображение данных на вкладке Config:
```
module.exports = {
   title: {
      text: 'Таблица с выбором метрик',
      style: {
            'text-align': 'center',
            'font-size': '16px',
            'font-style': 'italic',
            'color': 'var(--g-color-text-hint)',
            'margin-bottom': '16px',
      }
   },
   size: 'l',
};
```
Где все поля являются необязательными:
- title — объект вида:
```
{
    text: "<string>",
    style: <object>,
        // CSS-стили заголовка
        style: {
            'text-align': 'center',
            'font-size': '20px'
        }
```
  Где:
  - text — заголовок таблицы.
  - style — описание CSS-стилей для заголовка таблицы. Тип значения — объект из CSS-свойств.
- size — размер таблицы (включает в себя размер шрифта, межстрочный интервал и отступы внутри ячеек). Тип значения — строка из возможных значений: l, m, s.

На вкладке Prepare сформируйте таблицу:

// Импорт необходимых библиотек и получение параметров
const Dataset = require('libs/dataset/v2'); // Библиотека для обработки данных
const params = Editor.getParams(); // Получение параметров из редактора

const loadedData = Editor.getLoadedData(); // Получаем загруженные данные
const preparedData = Dataset.processData(loadedData, 'salesSourceData', Editor); // Обрабатываем данные
// Можно вывести данные в консоль в виде объектов json
//console.log(preparedData)

// Получаем параметры для сводной таблицы
const metrics_list = params.metrics_list; // Список метрик
// Измерения для строк (до 4 измерений, пустые отфильтрованы)
const dimensions = Object.keys(preparedData[0]).filter(key => !metrics_list.includes(key));

// Формируем заголовки
const head = [
   // Сначала добавляем измерения
   ...dimensions.map(dim => ({
      id: dim,
      name: dim,
      type: 'text'
   })),
   // Затем метрики с индикаторами
   ...metrics_list.map(metric => ({
      id: metric,
      name: metric,

   }))
];

// Формируем строки
const rows = preparedData.map(row => ({
   cells: [
      // Ячейки для измерений
      ...dimensions.map(dim => ({
            value: row[dim],
      })),
      // Ячейки для метрик с индикаторами
      ...metrics_list.map(metric => ({
            value: row[metric]
      }))
   ]
}));

module.exports = {head, rows};

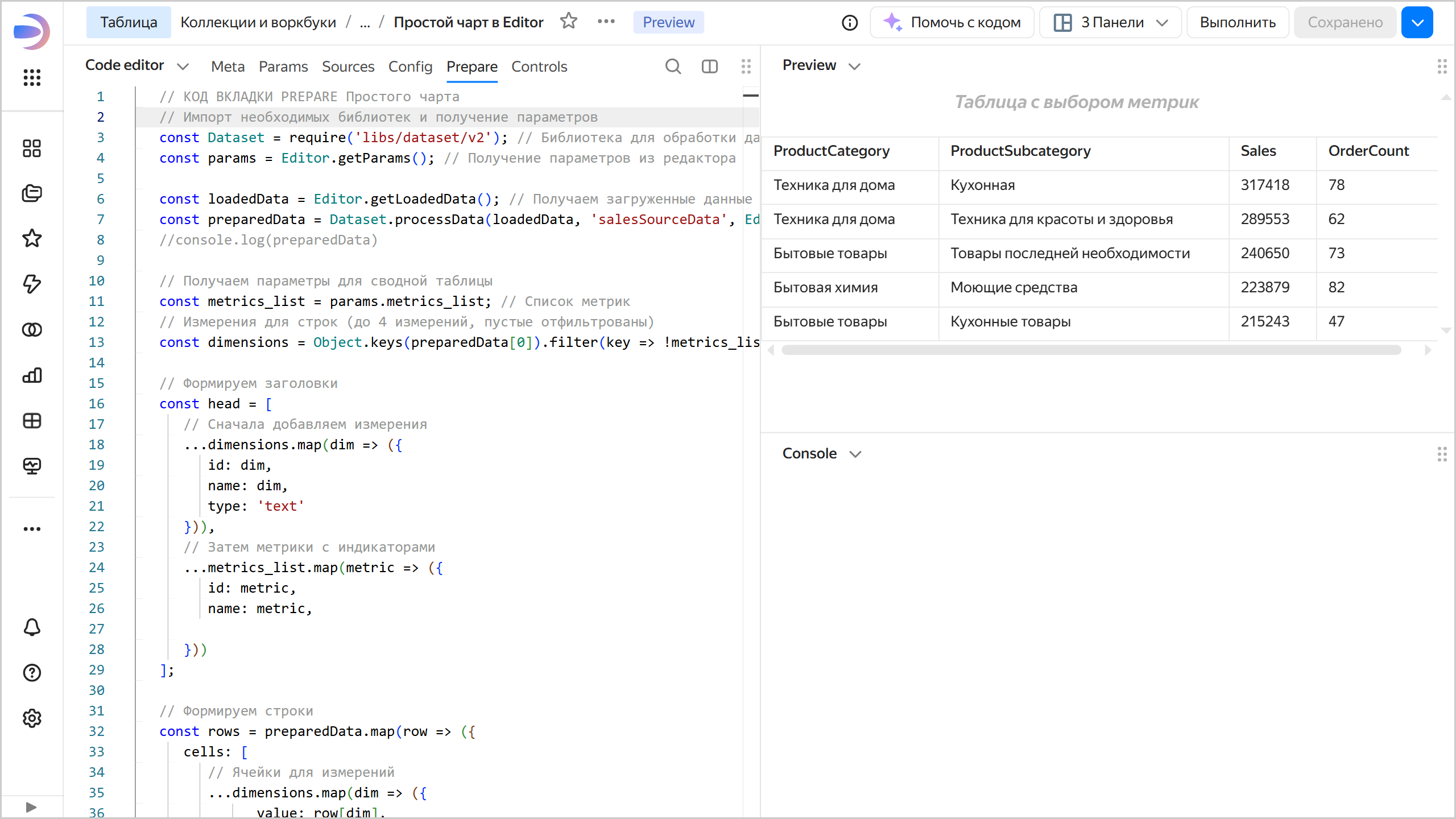

Вверху чарта нажмите Выполнить. В области предпросмотра отобразится таблица с данными из датасета.
Сохраните чарт:
1. В правом верхнем углу нажмите кнопку Сохранить.
2. Введите название чарта Простой чарт в Editor и нажмите кнопку Сохранить.

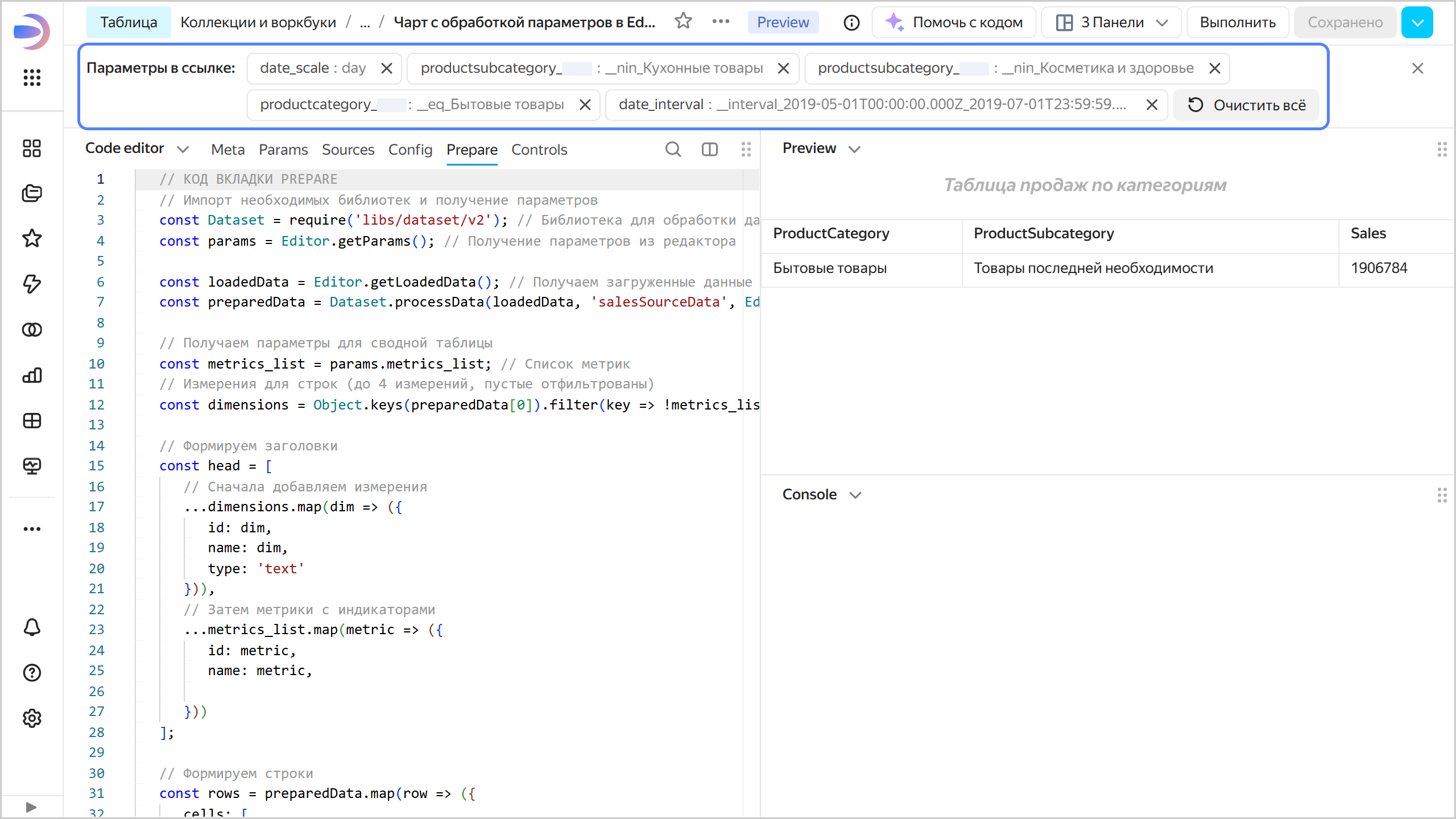

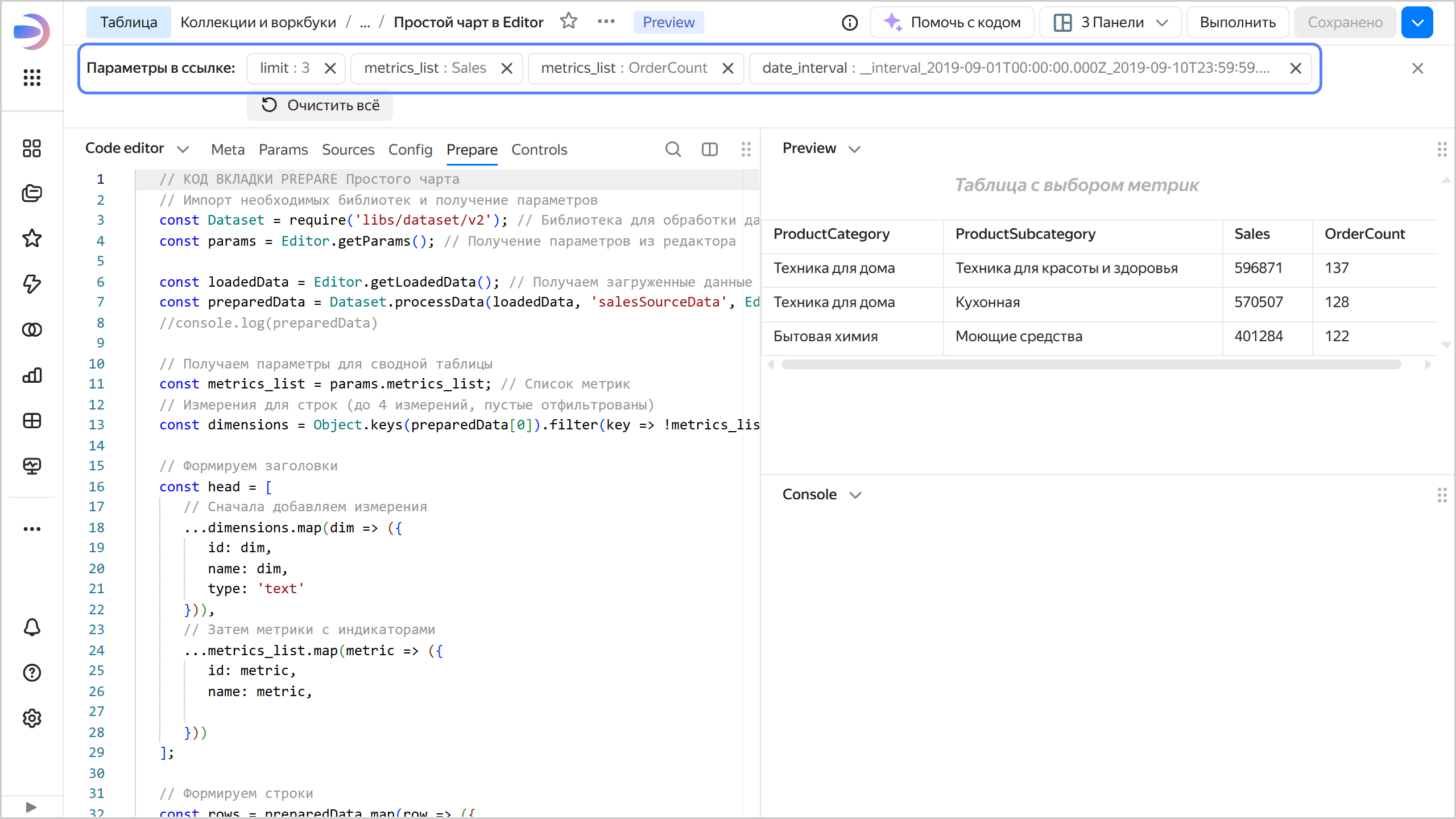

Получите значения фильтров и параметров с дашборда

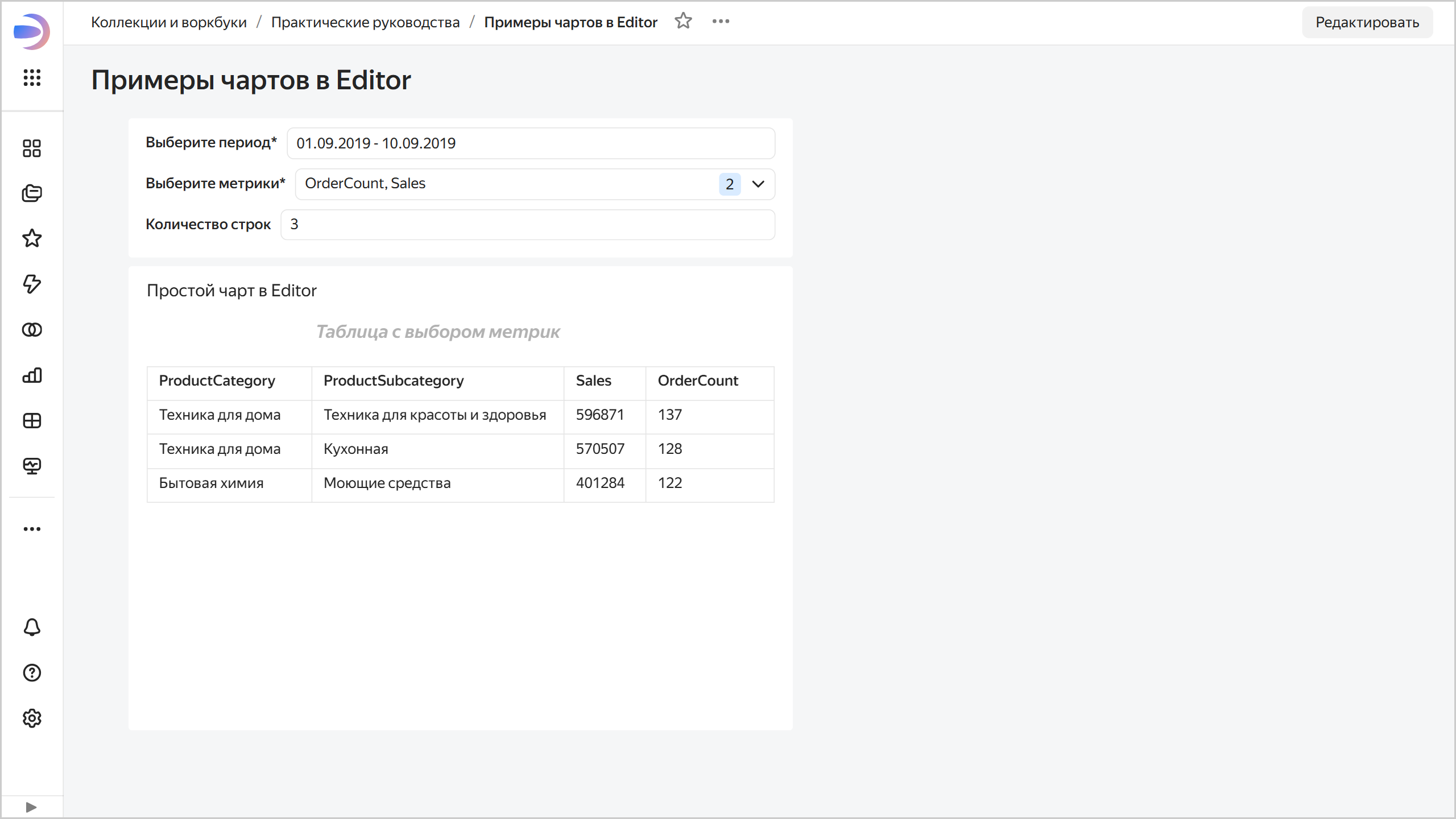

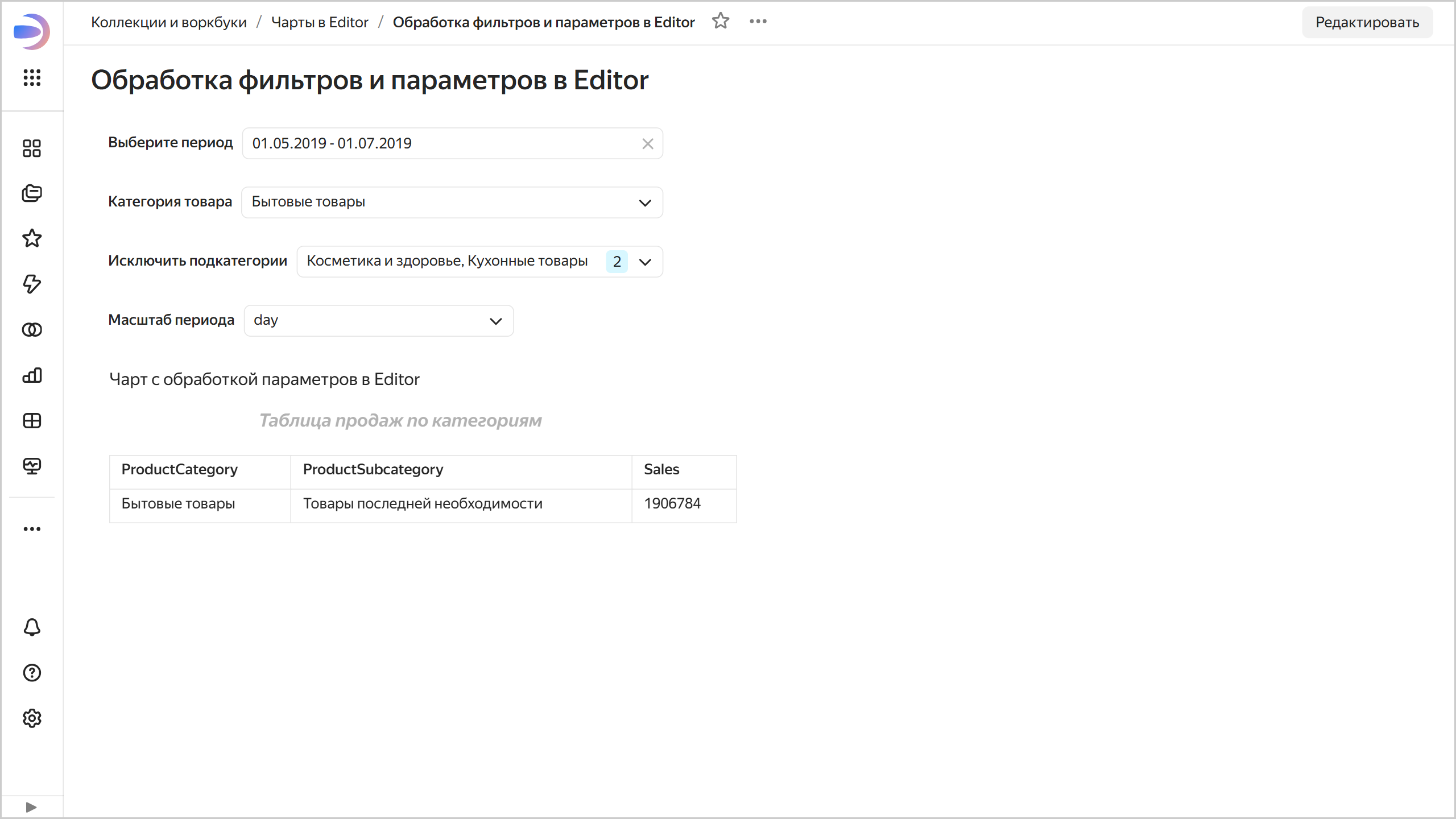

Разместите чарт и селекторы на дашборде, чтобы продемонстрировать, как параметры передаются в Editor.

Создайте дашборд и разместите на нем чарт

Создайте дашборд и добавьте на него чарт:

На панели слева выберите Коллекции и воркбуки и перейдите в воркбук Чарты в Editor.
В правом верхнем углу нажмите Создать → Дашборд.
На панели в нижней части страницы зажмите Чарт и перетащите его в нужную область.
В открывшемся окне нажмите кнопку Выбрать.
Выберите чарт Простой чарт в Editor.
Нажмите кнопку Добавить.

Добавьте селекторы на дашборд

Добавьте селектор для выбора периода. Для этого на панели в нижней части страницы зажмите Селектор и перетащите его в нужную область. Задайте настройки селектора:
1. Источник — выберите Ручной ввод.
2. В Имя поля или параметра введите date_interval.
3. Выберите тип селектора Календарь.
4. Включите опцию Диапазон.
5. В Значение по умолчанию задайте диапазон 15.05.2019 - 10.06.2019.
6. Включите опцию Обязательное поле.
7. В поле Заголовок введите Выберите период.
8. Нажмите кнопку Сохранить.
Добавьте селектор для выбора метрик:
1. Источник — выберите Ручной ввод.
2. В Имя поля или параметра введите metrics_list.
3. Выберите тип селектора Список.
4. Включите опцию Множественный выбор.
5. Возможные значения — добавьте Sales и OrderCount.
6. Значение по умолчанию — выберите Sales.
7. Включите опцию Обязательное поле.
8. В поле Заголовок введите Выберите метрики.
9. Нажмите кнопку Сохранить.
Добавьте селектор для задания количества выводимых строк:
1. Источник — выберите Ручной ввод.
2. В Имя поля или параметра введите limit.
3. Выберите тип селектора Поле ввода.
4. Значение по умолчанию — 5.
5. В поле Заголовок введите Количество строк.
6. Нажмите кнопку Сохранить.
Сохраните дашборд:
1. В правом верхнем углу дашборда нажмите кнопку Сохранить.
2. Введите название дашборда Примеры чартов в Editor и нажмите кнопку Создать.

Получите значения фильтров и параметров

Задайте значения селекторов:
- В селекторе с выбором категории товара выберите Sales и OrderCount.
- В селекторе с выбором периода выберите диапазон, например, 10.05.2019 - 10.07.2019.
- В селектор с количеством строк введите 3.
Данные отфильтруются соответственно.
Откройте чарт Простой чарт в Editor на редактирование — наведите курсор на чарт и в правом верхнем углу нажмите → Редактировать.

Вверху отображаются параметры и их значения с дашборда.

Создайте чарт с обработкой фильтров и параметров с дашборда

Создайте чарт в Editor с более гибкой обработкой фильтров и параметров с дашборда и разместите его на дашборде.

Создайте чарт в Editor

На панели слева выберите Коллекции и воркбуки и перейдите в воркбук Чарты в Editor.
В правом верхнем углу нажмите Создать → Чарт в Editor.
В блоке Чарты выберите тип визуализации Таблица.
Свяжите чарт с датасетом: для этого перейдите на вкладку Meta и добавьте ID, скопированный из датасета Sales dataset, в links.
Вкладка Meta
```
{
    "links": {
        "salesDataset": "<id_датасета>"
	   }
}
```
Где:
- <id_датасета> — идентификатор датасета, скопированный после создания датасета;
- salesDataset — произвольное имя-алиас, которое вы присваиваете датасету. По алиасу вы запрашиваете данные для чарта.
На вкладке Params задайте параметры, которые используются в чарте.
Вкладка Params
```
{
    module.exports = {
        metrics_list: ['Sales', 'OrderCount'],
        date_interval: ['__interval_2019-09-12T00:00:00.000Z_2019-09-18T00:00:00.000'],
        filter_date_dimension: ['OrderDate'],
        date_scale: ['week'],
        params_to_send: [],
        filter_fields_ids: ['<идентификатор_поля_датасета_1>|<идентификатор_поля_датасета_2>'],
        mass_filter_fields_ids: [],
        row_limit: ['5']
	   }
}
```
Где:
- metrics_list — список полей датасета для отображения в чарте;
- date_interval — интервал дат для фильтрации данных;
- filter_date_dimension — поле датасета с типом Дата для фильтрации данных;
- date_scale — масштаб для дат;
- params_to_send — список параметров с дашборда, которые будут переданы в датасет при запросе данных;
- filter_fields_ids — идентификаторы полей датасета ¹, которые будут участвовать в фильтрации данных, разделенных знаком |;
- mass_filter_fields_ids — список идентификаторов полей датасета ¹, разделенных знаком |, для которых задано множественное значение;
- row_limit — лимит запрашиваемых строк.
¹ Чтобы скопировать идентификатор поля, откройте датасет, перейдите на вкалдку Поля и в строке с нужным полем нажмите → Скопировать ID. Идентификатор будет скопирован в буфер обмена.

На вкладке Source сформируйте запрос для получения данных с помощью модуля buildSource.

В объект params получите значения параметров с помощью метода Editor.getParams() и для удобства задайте отдельную переменную для каждого параметра.
```
const params = Editor.getParams();
// для удобства все параметры переносим в переменные без парамс
const date_interval = params.date_interval[0];
const filter_date_dimension = params.filter_date_dimension[0];
const date_scale = params.date_scale[0];
const limit = parseInt(params.row_limit[0]);
const metrics_list = params.metrics_list;
const filter_fields = params.filter_fields_ids['0'].split('|');
const params_to_send = params.params_to_send.length > 0? params.params_to_send['0'].split('|'):[];
const filter_mass = params.mass_filter_fields_ids.length > 0? params.mass_filter_fields_ids['0'].split('|'):[];
```
При этом:
- Все параметры представлены в виде массивов.
- В данном примере только параметр metrics_list задан списком значений. Он переносится в переменную без дополнительной обработки. Остальные параметры заданы единственным значением, поэтому берется только первый элемент массива.
- Парсим filter_fields_ids['0'] и mass_filter_fields_ids['0'], чтобы получить массив значений из строки с разделителем |.
- Проверяем параметры params_to_send и mass_filter_fields_ids — если они пустые, не парсим значения, а сразу возвращаем пустые массивы. Можно добавить такую же проверку для параметра filter_fields_ids.
Примечание

Вы можете организовать структуру и обработку параметров иначе.

Заведите переменные для формирования запроса:

// массив для заполнения условий
let where = [];
// колонки для выбора
let cols = [];
// параметры в датасет
let filled_params = []

Обработайте фильтры и параметры с дашборда:

Фильтр по интервалу дат от селектора с ручным вводом обработайте отдельно с помощью функции getDateFilters() и добавьте его в массив where:

let q = getDateFilters(date_interval, filter_date_dimension, date_scale);
where.push(q)

Функцию getDateFilters() можно переиспользовать для обработки интервалов дат. Она возвращает объект фильтра вида:

{
    column: <колонка_для_фильтрации>,
    operation: 'BETWEEN',
    values: [<дата_начала_периода>, <дата_окончания_периода>]
}

Функция getDateFilters()

function getDateFilters(date_interval, date_dimension, scale_name) {
    let scale_dict = {'day':'D','week':'W','month':'M'};

    const {from:from_date,to:to_date} = Editor.resolveInterval(date_interval);
    let right_date = to_date;
    let left_date = from_date;
    //console.log(right_date,left_date);
    const dateTo = dateTimeParse(right_date).add(1,scale_name).startOf(scale_dict[scale_name]).add(-1,'day').format(FORMAT);
    const dateFrom = dateTimeParse(left_date).startOf(scale_dict[scale_name]).format(FORMAT);

    const dateFilter = {column: date_dim,
                         operation: 'BETWEEN',
                         values: [dateFrom, dateTo]}
    return dateFilter;
}

Все параметры и фильтры приходят в чарт в виде параметров. Обработайте их в одном цикле.

Цикл обработки параметров и фильтров

for (const [key, value] of Object.entries(params)) {
    // добавляем все параметры из переданных и не пустых

    // если в спике параметров params_to_send, добавляем в массив filled_params
    if (params_to_send.includes(key)) {
       filled_params.push({id:key,value:value.toString()});
    };

    // если в спике фильтров filter_fields, обрабатываем и добавляем в массив where
    if (filter_fields.includes(key) && value != '') {
             let val, suff;

       if (value[0] && value[0].substr(0, 2) === '__') {
             const {operation:suffx, value:vala} = Editor.resolveOperation(value);
             val = value.length == 1 ? vala:valArrayFromPrefix(value);
             suff = suffx;

       } else {
             val = value;
             suff = 'IN';
       }


       if  (Editor.resolveRelative(val) != null) {
             val = Editor.resolveRelative(val);
          }
       if  (Editor.resolveInterval(value) != null) {
             val = [Editor.resolveInterval(value)['from'],Editor.resolveInterval(value)['to']];
             suff = 'BETWEEN'
          }

       if  (filter_mass.includes(key)) {
             suff = 'IN';
             val = value[0].split(' ');
       }

    where.push({type:'id', column: key, operation: suff, values: arrayChecker(val)})
 }

       if ((key.startsWith('dimension_') || key.startsWith('dim_col'))  && value[0] != '') {
             cols.push(value[0]);
    }

}

При этом:

Параметр, указанный в списке filter_fields на вкладке Params, добавьте в массив where:
```
where.push({type:'id', column: key, operation: suff, values: arrayChecker(val)})
```
Где:
- type: 'id' — поле определяется по идентификатору;
- column — поле датасета для выбора данных;
- operation — операция сравнения;
- values — массив значений;
- arrayChecker(val) — вспомогательная функция, возвращающая массив значений для переданного как массива, так и отдельного значения.
Перед добавлением обработайте значение параметра:
- Значения, начинающиеся на __ парсятся с помощью метода Editor.resolveOperation(args) для составления выражения. Если значений несколько, они добавляются в виде массива:
```
if (value[0] && value[0].substr(0, 2) === '__') {
      const {operation:suffx, value:vala} = Editor.resolveOperation(value);
      val = value.length == 1 ? vala:valArrayFromPrefix(value);
      suff = suffx;

}
```
- Остальные значения (не начинающиеся на __) добавляются с условием IN:
```
else {
      val = value;
      suff = 'IN';
}
```
- Интервальные значения дат обрабатываются с помощью метода Editor.resolveInterval(arg):
```
if (Editor.resolveInterval(value) != null) {
      val = [Editor.resolveInterval(value)['from'],Editor.resolveInterval(value)['to']];
      suff = 'BETWEEN'
   }
```
- Относительные даты обрабатываются с помощью метода Editor.resolveRelative(arg):
```
if (Editor.resolveRelative(val) != null) {
      val = Editor.resolveRelative(val);
   }
```
- Если для обрабатываемого параметра задано множественное значение в списке filter_mass (параметр mass_filter_fields_ids на вкладке Params), добавляем их в виде массива:
```
if (filter_mass.includes(key)) {
    suff = 'IN';
    val = value[0].split(' ');
}
```
  Множественное значение должно быть задано строкой значений, разделенных пробелом .
Параметр, указанный в списке params_to_send на вкладке Params, добавьте в массив field_params:
```
if (params_to_send.includes(key)) {
      filled_params.push({id:key,value:value.toString()});
    };
```
Чтобы использовать передачу параметров в датасет, включите параметризацию источников.

Пример использования параметров в источнике см. в практическом руководстве Параметризация источников в DataLens.

Сформируйте запрос к датасету с помощью модуля buildSource, используя сформированные переменные where, cols, field_params и row_limit:

module.exports = {
   dataset: buildSource({
      id: Editor.getId('dataset'),
      columns: cols,
      where: where,
      parameters:filled_params,
      order:params.date_dimension[0],
      limit:row_limit,
      order_by:[{'direction':'DESC','column':metrics_list[0]}]
   })
}

Полный код вкладки Source

// КОД ВКЛАДКИ SOURCES Обработки параметров и фильтров
const {buildSource} = require('libs/dataset/v2');
const {dateTimeParse,dateTime,addDays, addUnits,startOf} = require('@gravity-ui/date-utils');
const FORMAT = 'YYYY-MM-DD'


function arrayChecker(some) {
    if (Array.isArray(some)) {
        return some
    }
    else {
        return [some]
        }
}

function valArrayFromPrefix(arr) {
            let vals = [];
            arr.forEach((element) => {
                const {operation:suffx, value:vala} = Editor.resolveOperation(element);
                 vals.push(vala);
            });
            return vals;
}

function getDateFilters(date_interval, date_dimension, scale_name) {
    let scale_dict = {'day':'D','week':'W','month':'M'};

    const {from:from_date,to:to_date} = Editor.resolveInterval(date_interval);
    let right_date = to_date;
    let left_date = from_date;
    //console.log(right_date,left_date);
    const dateTo = dateTimeParse(right_date).add(1,scale_name).startOf(scale_dict[scale_name]).add(-1,'day').format(FORMAT);
    const dateFrom = dateTimeParse(left_date).startOf(scale_dict[scale_name]).format(FORMAT);

    const dateFilter = {column: date_dimension,
                            operation: 'BETWEEN',
                        values: [dateFrom, dateTo]}
    return dateFilter;
}

    const params = Editor.getParams();
    // для удобства все параметры переносим в переменные без парамс
    const date_interval = params.date_interval[0];
    const filter_date_dimension = params.filter_date_dimension[0];
    const date_scale = params.date_scale[0];
    const limit = parseInt(params.row_limit[0]);
    const metrics_list = params.metrics_list;
    const filter_fields = params.filter_fields_ids['0'].split('|');
    const params_to_send = params.params_to_send.length > 0? params.params_to_send['0'].split('|'):[];
    const filter_mass = params.mass_filter_fields_ids.length > 0? params.mass_filter_fields_ids['0'].split('|'):[];
    // Можно вывести данные в консоль в виде объектов json
    //console.log(params)

// массив для заполнения условий
let where = [];
// колонки для выбора
let cols = [];
// параметры в датасет
let filled_params = []

// 1) Фильтр на даты - отдельная обработка
let q = getDateFilters(date_interval, filter_date_dimension, date_scale);
where.push(q)

// 2) Фильтры и параметры дэша - все по циклу
for (const [key, value] of Object.entries(params)) {
    // добавляем все параметры из переданных и не пустых

    // если в спике параметров params_to_send, добавляем в массив filled_params
    if (params_to_send.includes(key)) {
       filled_params.push({id:key,value:value.toString()});
    };

    // если в спике фильтров filter_fields, обрабатываем и добавляем в массив where
    if (filter_fields.includes(key) && value != '') {
            let val, suff;

        if (value[0] && value[0].substr(0, 2) === '__') {
            const {operation:suffx, value:vala} = Editor.resolveOperation(value);
            val = value.length == 1 ? vala:valArrayFromPrefix(value);
            suff = suffx;

        } else {
            val = value;
            suff = 'IN';
        }


        if  (Editor.resolveRelative(val) != null) {
              val = Editor.resolveRelative(val);
         }
        if  (Editor.resolveInterval(value) != null) {
              val = [Editor.resolveInterval(value)['from'],Editor.resolveInterval(value)['to']];
              suff = 'BETWEEN'
         }

        if  (filter_mass.includes(key)) {
            suff = 'IN';
            val = value[0].split(' ');
        }

    where.push({type:'id', column: key, operation: suff, values: arrayChecker(val)})
  }

      if ((key.startsWith('dimension_') || key.startsWith('dim_col'))  && value[0] != '') {
            cols.push(value[0]);
    }

}

// добавляем колонки для выбора данных
cols.push(...metrics_list);

// выполняем запрос данных из датасета
module.exports = {
        salesSourceData: buildSource({
            id: Editor.getId('salesDataset'),
            columns: cols,
            where: where,
            parameters:filled_params,
            order:params.filter_date_dimension[0],
            limit:limit,
            order_by:[{'direction':'DESC','column':metrics_list[0]}]
        })
    }

Настройте отображение данных на вкладке Config.

Вкладка Config

module.exports = {
   title: {
      text: 'Таблица продаж по категориям',
      style: {
            'text-align': 'center',
            'font-size': '16px',
            'font-style': 'italic',
            'color': 'var(--g-color-text-hint)',
            'margin-bottom': '16px',
      }
   },
   size: 'l',
};

На вкладке Prepare сформируйте таблицу:

Вкладка Prepare

// Импорт необходимых библиотек и получение параметров
const Dataset = require('libs/dataset/v2'); // Библиотека для обработки данных
const params = Editor.getParams(); // Получение параметров из редактора

const loadedData = Editor.getLoadedData(); // Получаем загруженные данные
const preparedData = Dataset.processData(loadedData, 'salesSourceData', Editor); // Обрабатываем данные

// Получаем параметры для сводной таблицы
const metrics_list = params.metrics_list; // Список метрик
// Измерения для строк (до 4 измерений, пустые отфильтрованы)
const dimensions = Object.keys(preparedData[0]).filter(key => !metrics_list.includes(key));

// Формируем заголовки
const head = [
   // Сначала добавляем измерения
   ...dimensions.map(dim => ({
      id: dim,
      name: dim,
      type: 'text'
   })),
   // Затем метрики с индикаторами
   ...metrics_list.map(metric => ({
      id: metric,
      name: metric,

   }))
];

// Формируем строки
const rows = preparedData.map(row => ({
   cells: [
      // Ячейки для измерений
      ...dimensions.map(dim => ({
            value: row[dim],
      })),
      // Ячейки для метрик с индикаторами
      ...metrics_list.map(metric => ({
            value: row[metric]
      }))
   ]
}));

module.exports = {head, rows};

Сохраните чарт:
1. В правом верхнем углу нажмите кнопку Сохранить.
2. Введите название чарта Чарт с обработкой параметров в Editor и нажмите кнопку Сохранить.

Создайте новый дашборд и разместите на нем чарт и селекторы

На панели слева выберите Коллекции и воркбуки и перейдите в воркбук Чарты в Editor.
В правом верхнем углу нажмите Создать → Дашборд.
Добавьте селектор чарт на дашборд:
1. На панели в нижней части страницы зажмите Чарт и перетащите его в нужную область.
2. В открывшемся окне нажмите кнопку Выбрать.
3. Выберите чарт Чарт с обработкой параметров в Editor.
4. Нажмите кнопку Добавить.
Добавьте селектор для выбора периода — на панели в нижней части страницы зажмите Селектор и перетащите его в нужную область. Задайте настройки:
1. Источник — выберите Ручной ввод.
2. В Имя поля или параметра введите date_interval.
3. Выберите тип селектора Календарь.
4. Включите опцию Диапазон.
5. В Значение по умолчанию задайте диапазон 15.05.2019 - 10.06.2019.
6. Включите опцию Обязательное поле.
7. В поле Заголовок введите Выберите период.
8. Нажмите кнопку Сохранить.
Добавьте селектор для выбора категории товара:
1. Источник — выберите На основе датасета.
2. В Датасет выберите Sales dataset.
3. В Поле выберите ProductCategory.
4. Выберите тип селектора Список.
5. В поле Операция выберите Равно.
6. В поле Заголовок введите Категория товара.
7. Нажмите кнопку Сохранить.
Добавьте селектор для выбора подкатегории товара:
1. Источник — выберите На основе датасета.
2. В Датасет выберите Sales dataset.
3. В Поле выберите ProductSubcategory.
4. Выберите тип селектора Список.
5. Включите опцию Множественный выбор.
6. В поле Операция выберите Не принадлежит множеству.
7. В поле Заголовок введите Исключить подкатегории.
8. Нажмите кнопку Сохранить.
Добавьте селектор для задания масштаба периода:
1. Источник — выберите Ручной ввод.
2. В Имя поля или параметра введите date_scale.
3. Выберите тип селектора Список.
4. Возможные значения — добавьте day, week и month.
5. Значение по умолчанию — выберите week.
6. В поле Заголовок введите Масштаб периода.
7. Нажмите кнопку Сохранить.
Сохраните дашборд:
1. В правом верхнем углу дашборда нажмите кнопку Сохранить.
2. Введите название дашборда Обработка фильтров и параметров в Editor и нажмите кнопку Создать.
Задайте значения селекторов:
- В селекторе с выбором периода выберите диапазон, например, 10.05.2019 - 10.07.2019.
- В селекторе с выбором категории товара выберите Бытовые товары.
- В селекторе Исключить подкатегории выберите Кухонные товары и Косметика и здоровье.
- В селекторе Масштаб периода выберите day.
Данные отфильтруются соответственно.

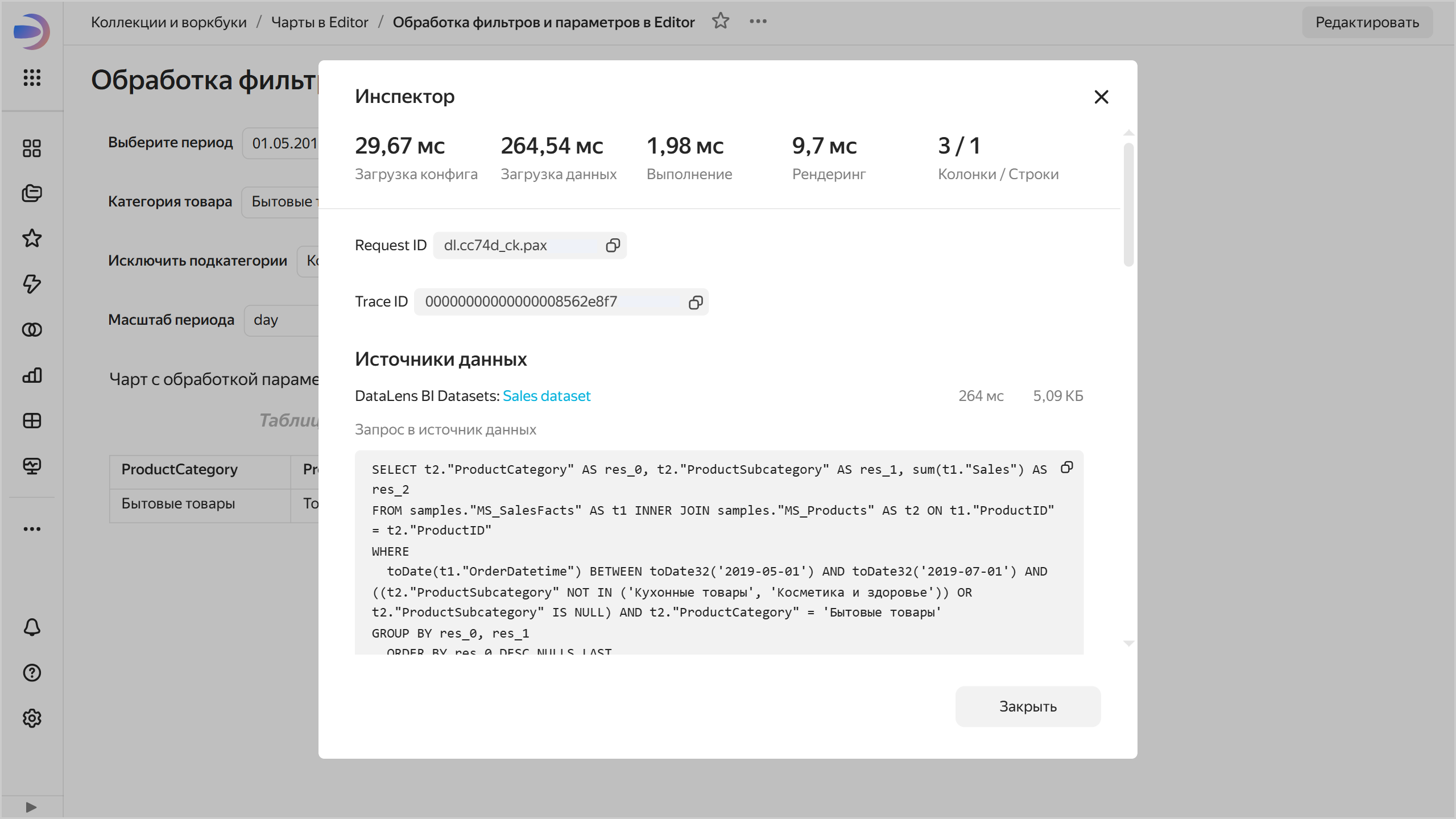

Откройте инспектор чарта — наведите курсор на чарт и в правом верхнем углу нажмите → Инспектор. Убедитесь, что запрос построен с использованием параметров, переданных в чарт Editor.
Откройте чарт Простой чарт в Editor на редактирование — наведите курсор на чарт и в правом верхнем углу нажмите → Редактировать.

Вверху отображаются параметры и их значения с дашборда.

Добавьте интерактивные элементы в чарт

Чтобы добавить инерактивные элементы, используйте Advanced-чарт, который позволяет создавать HTML с безопасной разметкой через функцию Editor.generateHtml(args) и гибкие SVG-визуализации с помощью библиотек d3, d3-chord и d3-sankey.

Создайте Advanced-чарт и добавьте на него кнопки для выбора метрик и тултипы.

На панели слева выберите Коллекции и воркбуки и перейдите в воркбук Чарты в Editor.
В правом верхнем углу нажмите Создать → Чарт в Editor.
В блоке Чарты выберите тип визуализации Advanced-чарт.

На вкладке Prepare задайте начальные параметры и добавьте код, выполняющий отрисовку элементов и обработку событий чарта.

Для упрощения примера, задайте в константах описания метрик, выбранную метрику по умолчанию и передайте их в объект конфигурации:

const primaryData = [{x: 'Категория A', y: 30, id: 'A'},{x: 'Категория B', y: 80, id: 'B'},{x: 'Категория C', y: 45, id: 'C'},{x: 'Категория D', y: 60, id: 'D'},{x: 'Категория E', y: 20, id: 'E'}];
const secondaryData = [{x: 'Категория A', y: 50, id: 'A'},{x: 'Категория B', y: 40, id: 'B'},{x: 'Категория C', y: 75, id: 'C'},{x: 'Категория D', y: 30, id: 'D'}];
// Выбранная метрика
const selectedMetric =  'primary';

// Конфигурация
const config = {
    data: {primaryData:primaryData,secondaryData:secondaryData},
    selectedMetric: selectedMetric
};

В модуле module.exports с помощью функции Editor.wrapFn(args) опишите:
- В блоке render отрисовку чарта.
- В блоке events — обработку события click и обновление состояния чарта.
- В блоке tooltip отрисовку тултипа.
Функция Editor.wrapFn(args) для формировании обработчика чарта, исполняется в браузере в песочнице с ограниченным доступом к API браузера.

Полный код вкладки Prepare

// КОД ВКЛАДКИ PREPARE Работа с кликами и тултипами
// Данные для двух метрик
const primaryData = [{x: 'Категория A', y: 30, id: 'A'},{x: 'Категория B', y: 80, id: 'B'},{x: 'Категория C', y: 45, id: 'C'},{x: 'Категория D', y: 60, id: 'D'},{x: 'Категория E', y: 20, id: 'E'}];
const secondaryData = [{x: 'Категория A', y: 50, id: 'A'},{x: 'Категория B', y: 40, id: 'B'},{x: 'Категория C', y: 75, id: 'C'},{x: 'Категория D', y: 30, id: 'D'}];
// Выбранная метрика
const selectedMetric =  'primary';

// Конфигурация
const config = {
    data: {primaryData:primaryData,secondaryData:secondaryData},
    selectedMetric: selectedMetric
};

module.exports = {
    render: Editor.wrapFn({
        fn: function(dimensions, config) {
            const {width, height} = dimensions;

            const state = Chart.getState() || {};
            const selectedItem = state.selectedItem || config.selectedMetric;

            const currentData = selectedItem === 'secondary' ? config.data.secondaryData : config.data.primaryData;
            const sortedData = [...currentData].sort((a, b) => b.y - a.y);
            // Создаем контейнер
            const container = document.createElement('div');container.style.setProperty('display', 'flex');container.style.setProperty('flex-direction', 'column');container.style.setProperty('height', '100%');container.style.setProperty('font-family', 'sans-serif');
            // Блок метрик
            const metricsContainer = document.createElement('div');metricsContainer.style.setProperty('display', 'flex');metricsContainer.style.setProperty('margin', '10px');metricsContainer.style.setProperty('gap', '10px');

            // Определяем, какая метрика выбрана
            const isPrimarySelected = selectedItem === 'primary';

            // Кнопка "Основная"
            const primaryBtn = document.createElement('div');
            primaryBtn.innerHTML = 'Основная метрика';primaryBtn.style.setProperty('padding', '8px 12px');primaryBtn.style.setProperty('border-radius', '4px');primaryBtn.style.setProperty('cursor', 'pointer');primaryBtn.style.setProperty('user-select', 'none');primaryBtn.style.setProperty('background-color', isPrimarySelected ? '#1e88e5' : '#e0e0e0');
            primaryBtn.style.setProperty('color', isPrimarySelected ? 'white' : 'black');
            primaryBtn.setAttribute('data-id', 'primary');
            metricsContainer.appendChild(primaryBtn);

            // Кнопка "Альтернативная"
            const secondaryBtn = document.createElement('div');
            secondaryBtn.innerHTML = 'Альтернативная метрика';
            secondaryBtn.style.setProperty('padding', '8px 12px');secondaryBtn.style.setProperty('border-radius', '4px');secondaryBtn.style.setProperty('cursor', 'pointer');secondaryBtn.style.setProperty('user-select', 'none');
            // СТИЛИ в зависимости от выбора
            secondaryBtn.style.setProperty('background-color', !isPrimarySelected ? '#1e88e5' : '#e0e0e0');
            secondaryBtn.style.setProperty('color', !isPrimarySelected ? 'white' : 'black');
            secondaryBtn.setAttribute('data-id', 'secondary');
            metricsContainer.appendChild(secondaryBtn);

            container.appendChild(metricsContainer);

            // Блок графика
            const chartContainer = document.createElement('div');
            chartContainer.style.setProperty('flex', '1');
            chartContainer.style.setProperty('position', 'relative');
            chartContainer.style.setProperty('margin', '10px');

            // Создаем SVG
            const svg = document.createElementNS('http://www.w3.org/2000/svg', 'svg');
            svg.setAttribute('width', '100%');svg.setAttribute('height', '90%');svg.setAttribute('viewBox', `-20 0 ${width} ${height}`);svg.style.setProperty('overflow', 'visible');

            const margin = {top: 20, right: 20, bottom: 40, left: 50};
            const innerWidth = width - margin.left - margin.right;
            const innerHeight = height - margin.top - margin.bottom;

            // Группа для отступов
            const g = document.createElementNS('http://www.w3.org/2000/svg', 'g');
            g.setAttribute('transform', `translate(${margin.left},${margin.top})`);
            svg.appendChild(g);

            // Масштабы: теперь x - это значения, y - категории
            const xScale = d3.scaleLinear()
                .domain([0, d3.max(sortedData, d => d.y)]).nice()
                .range([0, innerWidth]);

            const yScale = d3.scaleBand()
                .domain(sortedData.map(d => d.x))
                .range([0, innerHeight])
                .padding(0.2);

            // Ось X (внизу)
            const xAxis = d3.axisBottom(xScale);
            const xAxisGroup = document.createElementNS('http://www.w3.org/2000/svg', 'g');
            xAxisGroup.setAttribute('transform', `translate(0,${innerHeight})`);
            g.appendChild(xAxisGroup);
            d3.select(xAxisGroup).call(xAxis);

            // Ось Y (слева)
            const yAxis = d3.axisLeft(yScale);
            const yAxisGroup = document.createElementNS('http://www.w3.org/2000/svg', 'g');
            g.appendChild(yAxisGroup);
            d3.select(yAxisGroup).call(yAxis);

            // Столбцы (теперь горизонтальные)
            const bars = document.createElementNS('http://www.w3.org/2000/svg', 'g');
            g.appendChild(bars);

            d3.select(bars)
                .selectAll('rect').data(sortedData).enter().append('rect').attr('y', d => yScale(d.x)).attr('x', 0).attr('height', yScale.bandwidth()).attr('width', d => xScale(d.y)).attr('fill', '#4caf50')
                .attr('data-id', d => d.id)
                .attr('cursor', 'pointer');

            svg.appendChild(g);
            chartContainer.appendChild(svg);
            container.appendChild(chartContainer);

            return Editor.generateHtml(container.outerHTML);
        },
        args: [config],
        libs: ['d3']
    }),
    events: {
        click: Editor.wrapFn({
            fn: function(event, config) {
                const clickedId = event.target?.getAttribute('data-id');
                if (!clickedId) return;

                // Проверяем, кликнули ли по кнопке метрики
                if (clickedId === 'primary' || clickedId === 'secondary') {
                    console.log('got')
                    // Обновляем параметры действия для фильтрации
                    Chart.setState({ selectedItem: clickedId });
                }
            },
            args: [config]
        })
    },
    tooltip: {
        renderer: Editor.wrapFn({
            fn: function(event, config) {
                const dataId = event.target?.getAttribute('data-id');
                if (!dataId) return null;

                // Проверяем, не является ли это кнопкой метрики
                if (dataId === 'primary' || dataId === 'secondary') {
                    return null;
                }

                // Определяем, какая метрика выбрана
                const state = Chart.getState() || {};
                const selectedItem = state.selectedItem || config.selectedMetric;
                const currentData = selectedItem === 'secondary' ? config.data.secondaryData : config.data.primaryData;

                const item = currentData.find(d => d.id === dataId);
                if (!item) return null;

                return Editor.generateHtml(`
                    <div style="padding: 10px; font-family: sans-serif; font-size: 14px;">
                        <div><strong>Категория:</strong> ${item.x}</div>
                        <div><strong>Значение:</strong> ${item.y}</div>
                    </div>
                `);
            },
            args: [config]
        })
    }
};

Вверху чарта нажмите Выполнить. В области предпросмотра отобразится чарт с интерактивными элементами — вы можете переключать метрики с помощью кнопок и просматривать тултипы при наведении на элементы диаграммы.
Сохраните чарт:
1. В правом верхнем углу нажмите кнопку Сохранить.
2. Введите название чарта Advanced чарт и нажмите кнопку Сохранить.

ClickHouse® является зарегистрированным товарным знаком ClickHouse, Inc.

Создание чартов в Editor Yandex DataLens

Перед началом работыПеред началом работы

Создайте воркбукСоздайте воркбук

Создайте подключениеСоздайте подключение

Создайте датасетСоздайте датасет

Создайте простой чарт в EditorСоздайте простой чарт в Editor

Получите значения фильтров и параметров с дашбордаПолучите значения фильтров и параметров с дашборда

Создайте дашборд и разместите на нем чартСоздайте дашборд и разместите на нем чарт

Добавьте селекторы на дашбордДобавьте селекторы на дашборд

Получите значения фильтров и параметровПолучите значения фильтров и параметров

Создайте чарт с обработкой фильтров и параметров с дашбордаСоздайте чарт с обработкой фильтров и параметров с дашборда

Создайте чарт в EditorСоздайте чарт в Editor

Создайте новый дашборд и разместите на нем чарт и селекторыСоздайте новый дашборд и разместите на нем чарт и селекторы

Добавьте интерактивные элементы в чартДобавьте интерактивные элементы в чарт

Была ли статья полезна?
