Дашборд в Monitoring

Дашборд — набор виджетов, которые вы можете группировать в удобном порядке, настраивать размер и добавлять пояснения. Дашборд позволяет следить за изменением метрик в реальном времени или анализировать накопленные метрики в динамике. Метрики на графиках дашборда отображаются за определенный временной интервал, общий для всех графиков.

По умолчанию интервал равен одному дню. Интервал может быть задан с помощью пресетов с заранее заданными диапазонами (1h 3h 1d 1w 1mo). Также вы можете указать время и дату начала и конца интервала.

Для более точной настройки интервала времени можно использовать таймлайн, расположенный над дашбордом.

Пользователям Yandex Cloud доступны сервисные дашборды, которые содержат преднастроенные виджеты с метриками о состоянии облачных ресурсов. Сервисные дашборды создаются автоматически.

Параметры дашбордовПараметры дашбордов

Параметры позволяют создавать интерактивные дашборды, содержание которых изменяется в зависимости от выбора пользователя. Например, дашборд, показывающий сводную информацию о состоянии виртуальной машины, можно параметризовать идентификатором виртуальной машины.

Параметры отображаются в виде выпадающих меню над виджетами дашборда. При выборе значения параметра дашборд обновляется, а в запросах к данным подставляется выбранное значение. Как добавить параметр дашборда.

Параметры дашбордов бывают следующих типов:

• Значение метки — параметр принимает множество значений указанной метки.
• Набор значений — параметр принимает набор фиксированных значений, перечисленных через запятую.
• Текстовое поле — параметр принимает единственное значение, указанное в текстовом поле.

Для параметров типа Значение метки и Набор значений доступна настройка Множественный выбор, позволяющая выбирать несколько значений параметра одновременно.

Для всех типов параметров доступно указание Значение по умолчанию — это значение параметра будет использоваться при загрузке дашборда в веб-интерфейсе Yandex Monitoring.

Подстановка параметровПодстановка параметров

Значения параметров дашборда используются в заголовках виджетов и в запросах к метрикам для фильтрации значений меток. Для подстановки значения параметра используется mustache-шаблонизация.

Примеры подстановки значений параметровПримеры подстановки значений параметров

• Подстановка значения в заголовок виджета.

  В заголовок виджета CPU usage on {{host}} будет подставлено значение параметра host.

• Подстановка значения метки в запросе.

  В запросе "cpu.iowait"{folderId="aoe6mk1r3b47********", service="{{myparm}}", host="*"} в значение метки service будет подставлено значение параметра myparm.

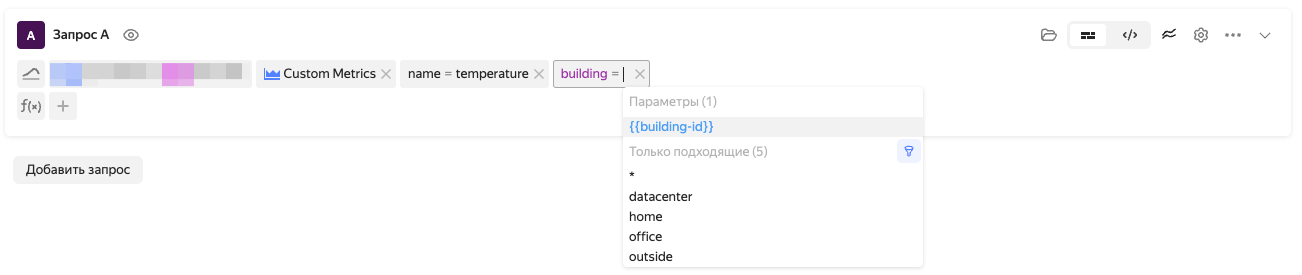

Подстановка значения параметра в строку запроса при добавлении виджета на дашборд выглядит следующим образом:

Фильтр значений метокФильтр значений меток

Фильтр значений меток позволяет ограничить список возможных значений параметров с типом Значение метки. В фильтре указываются метки и их значения. Фильтр применяется ко всем параметрам с типом Значение метки одновременно.

Примеры фильтрации значений метокПримеры фильтрации значений меток

Допустим, у дашборда задан параметр с типом Значение метки для метки cluster, которая принимает значения prod, preprod-1, preprod-2 и testing.

Настройки фильтрации и результат:

• Фильтр cluster=*prod* ограничит значения параметра списком prod, preprod-1.
• Фильтр cluster=preprod-1|preprod-2 ограничит значения списком preprod-1 и preprod-2.
• Фильтр cluster=testing ограничит значения одним значением testing.

Рассмотрим более сложный пример. Допустим, в системе есть следующие метрики:

• usage{cluster="prod", account="prodaccount"};
• usage{cluster="preprod", account="preprodaccount"};
• usage{cluster="testing", account="testingaccount"};
• usage{cluster="prod", account="multiaccount"};
• usage={cluster="testing", account="multiaccount"}.

Настройки фильтрации:

• Фильтр содержит значение cluster=*prod*.
• У дашборда заданы параметры с типом Значение метки для меток cluster и account.

Результат:

• Возможные значения параметра cluster будут сокращены до prod и preprod. Значение testing будет исключено как не подпадающее под правило cluster=*prod*.
• Возможные значения параметра account будут сокращены до prodaccount, preprodaccount и multiaccount. Значение testingaccount будет исключено, так как не существует метрики с комбинацией меток account="testingaccount" и cluster, подпадающей под правило cluster=*prod* (тогда как для multiaccount такая комбинация существует).

Повторение графиков по параметрамПовторение графиков по параметрам

Функция повторения графиков по определенному параметру позволяет строить несколько аналогичных графиков, но с разными значениями этого параметра. Это помогает при исследовании аномалий и проблем, поскольку можно разделить одну метрику на несколько и изучить каждую в отдельности.

Например, чтобы посмотреть графики загрузки процессора для каждой виртуальной машины, вы можете настроить функцию повторения по параметру host. В результате вы получите отдельный график для каждой ВМ, что поможет локализовать проблему. Добавив параметр cpu, вы сможете построить графики загрузки каждого из процессоров на виртуальной машине.

Для виртуальных машин рекомендуется регулярно следить за такими параметрами, как использование процессора и памяти, ошибки при операциях с диском.

Настройку повторения графиков см. в разделе Повторение графиков по параметрам.
