Комбинированная диаграмма в Yandex DataLens
Комбинированная диаграмма — отдельный тип визуализации, который состоит из слоев. Каждый слой — отдельный тип диаграммы. Можно комбинировать линейные, столбчатые и диаграммы с областями.
Особенности
- Секции Х, Сортировка и Фильтры общие для всех слоев.
- Слои можно добавлять, удалять, менять порядок, переименовывать.
- Каждый слой исполняется в базе отдельным запросом.
- Максимальное количество слоев — 5.
Примечание
- В столбчатых диаграммах нет раскраски по показателю.
- В комбинированной диаграмме сортировка применяется только к тем слоям, где она возможна.
Что важно знать
-

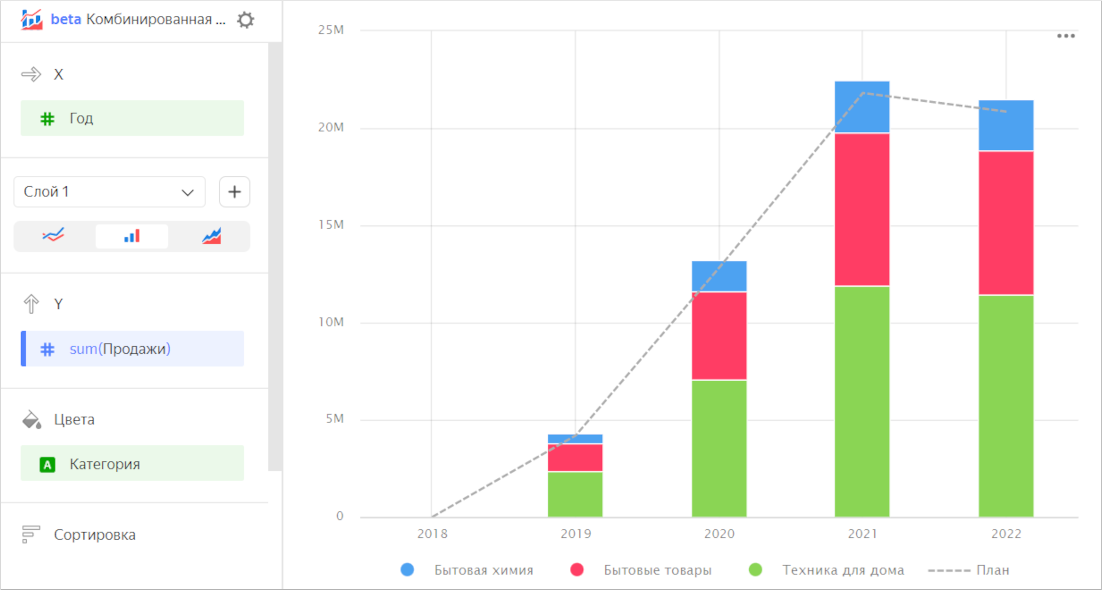

Комбинированную диаграмму часто используют для сравнения плана и факта. Линию плана можно показать пунктиром на слое с линейной диаграммой, а столбики факта — разбить по категориям на слое со столбчатой.
Пример
ПредставлениеИсходная таблица
Год Категория План Продажи 2018 Бытовая химия 435.53 449 2018 Бытовые товары null null 2018 Техника для дома null null 2019 Бытовая химия 503255 512282 2019 Бытовые товары 1457502 1483733 2019 Техника для дома 2237228.4 2331805 2020 Бытовая химия 1623124 1644668 2020 Бытовые товары 4495448 4535567 2020 Техника для дома 6711462.8 7046605 2021 Бытовая химия 2686134 2737436 2021 Бытовые товары 7794310 7836228 2021 Техника для дома 11329663.6 11910983 2022 Бытовая химия 2512031 2652918 2022 Бытовые товары 7013145 7382385 2022 Техника для дома 11327092 11461881 -

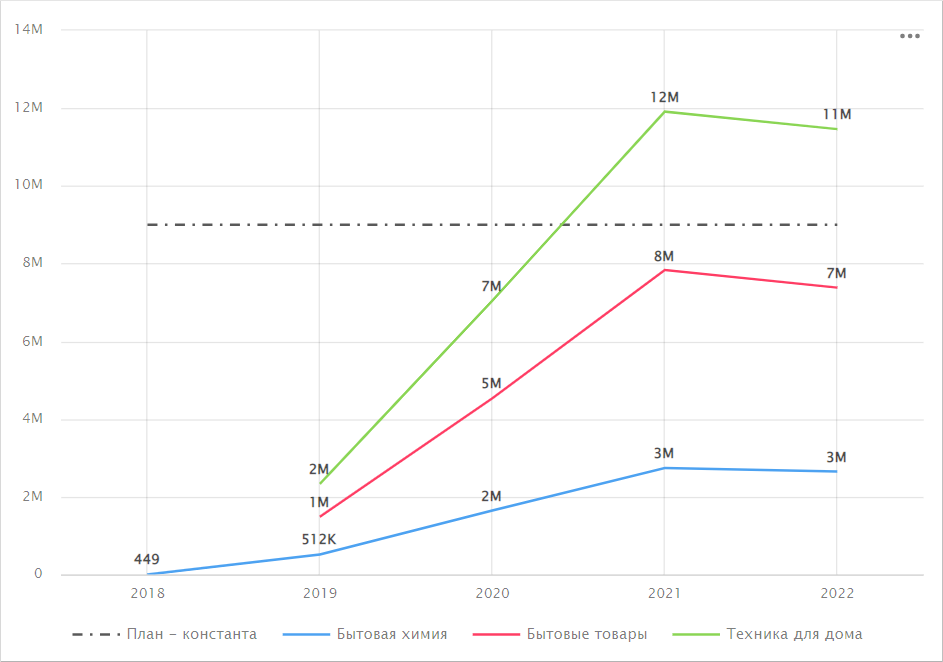

Комбинированную диаграмму в некоторых случаях удобно использовать для однотипных слоев. Например, на одном слое представлены продажи по категориям, а на втором слое — выведена константа плана.
Пример
-

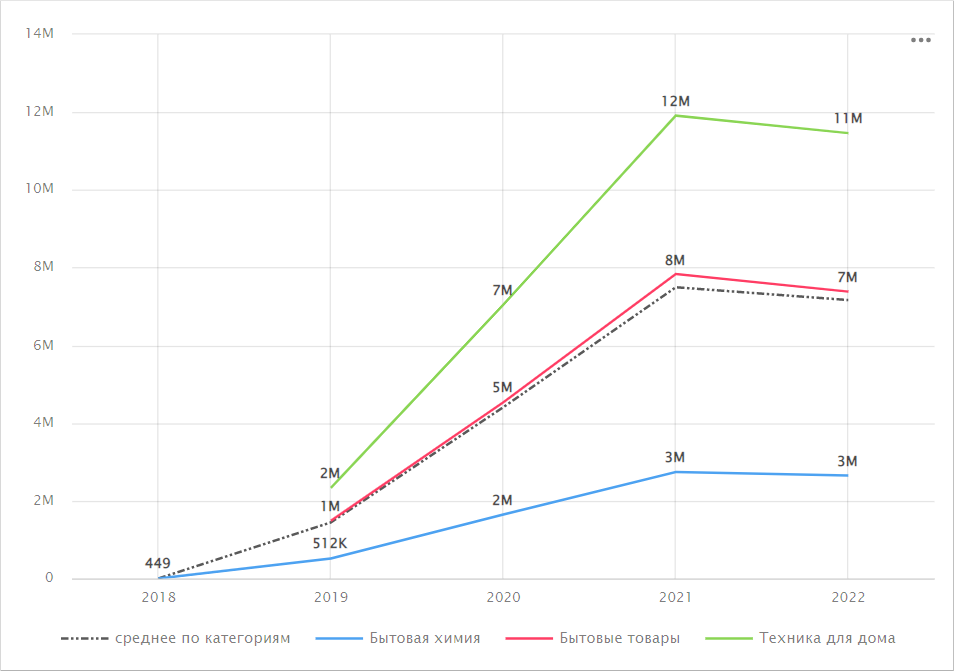

Можно выводить дополнительные линии, рассчитанные через оконные или LOD-функции. Например, для расчета среднего по категориям можно воспользоваться формулой:
avg(SUM([Продажа] INCLUDE [Категория])).Пример
Секции в визарде
| Секция в визарде |
Описание |
|---|---|
| X | Измерение. Может быть указано только одно поле. Обычно это измерение бывает датой. В этом случае проверьте, что в датасете для этого поля указан тип данных Дата. Это необходимо для корректной сортировки, отображения подписей. Для более наглядной визуализации дату можно группировать в недели, месяцы, годы (подробнее в разделе Настройки полей). Секция Х общая для всех слоев. |
| Секция слоя | Позволяет добавлять, удалять, менять порядок, переименовывать слои. Можно выбрать тип диаграммы для слоя: линейную, столбчатую или диаграмму с областями. Список остальных секций зависит от типа выбранной диаграммы слоя. Управлять отображением данных на слоях диаграммы можно с помощью легенды чарта. Для этого нажимайте на отдельные элементы легенды или выбирайте несколько элементов легенды с зажатой клавишей Ctrl/Cmd. Легенда включается и отключается в настройках чарта (подробнее в разделе Общие настройки). |
Создание комбинированной диаграммы
Чтобы создать комбинированную диаграмму:
Важно
Если вы работаете с новой объектной моделью DataLens, включающей воркбуки и коллекции:
- Перейдите на главную страницу DataLens. На панели слева выберите Коллекции и воркбуки.
- Откройте воркбук, в правом верхнем углу нажмите Создать и выберите нужный объект.
Продолжайте инструкцию с шага 4.
-
Перейдите на главную страницу DataLens.
-
На панели слева выберите Чарты.
-
Нажмите кнопку Создать чарт → Чарт.
-
Слева вверху нажмите Выберите датасет и укажите датасет для визуализации. Если у вас нет датасета, создайте его.
-
Выберите тип чарта Комбинированная диаграмма.
-
Перетащите измерение из датасета в секцию X. Значения отобразятся в нижней части графика по оси X.
-
Выберите тип диаграммы слоя: линейную , столбчатую или диаграмму с областями . При необходимости измените название слоя.
-
Постройте диаграмму соответствующего типа:
-
Добавьте новый слой. Для этого нажмите значок справа от названия слоя.
