Визуализация данных Yandex Monitoring

Сценарий будет полезен пользователям, у которых уже развернут и запущен один из сервисов Yandex Cloud.

Вы создадите чарт на основе языка запросов Yandex Monitoring и разместите его на дашборде.

Для визуализации и исследования данных подготовьте DataLens к работе, затем выполните следующие шаги:

1. Создайте подключение.
2. Создайте QL-чарт.
3. Создайте дашборд.
4. Добавьте QL-чарт на дашборд.
5. Добавьте селекторы на дашборд.

Перед началом работыПеред началом работы

Чтобы начать работать с DataLens:

1. Войдите в ваш аккаунт на Яндексе.

2. Откройте главную страницу DataLens.

3. Нажмите Открыть DataLens.

4. Выберите один из вариантов:

   • Если у вас уже есть организация, выберите ее в выпадающем меню на вкладке Организации и нажмите Открыть DataLens.

     Примечание

     Для активации экземпляра DataLens пользователю нужна роль admin или owner. Подробнее про роли см. в разделе Управление доступом в Yandex Cloud Organization.

   • Если у вас есть облако, но нет организации, нажмите Добавить новый DataLens. В открывшемся окне введите название и описание организации и нажмите Создать организацию и DataLens. Подробнее о работе с организациями см. в разделе Начало работы с организациями.

   Если у вас возник технический вопрос по работе сервиса, обратитесь в службу поддержки Yandex Cloud. Чтобы спросить совета, обсудить решение вашей задачи или лучшие практики работы сервиса, напишите в чат DataLens в Telegram.

Создайте подключениеСоздайте подключение

Подключение к MonitoringПодключение к Monitoring

Чтобы создать подключение к Monitoring:

1. Перейдите на страницу подключений.

2. Нажмите кнопку Создать подключение.

3. Выберите подключение Monitoring.

4. Укажите параметры подключения:

   • Облако и каталог. Выберите каталог, в котором находится ваш сервисный аккаунт.
   • Сервисный аккаунт. Выберите существующий сервисный аккаунт или создайте новый.

5. Нажмите Создать подключение.

6. Укажите имя подключения и нажмите Создать. Подключение появится в списке.

Создайте QL-чартСоздайте QL-чарт

1. Перейдите к уже созданному подключению.

2. В правом верхнем углу нажмите Создать QL-чарт.

3. На вкладке Запрос введите текст запроса. Его можно написать самостоятельно, либо скопировать из Monitoring.

   Как скопировать запрос из Monitoring

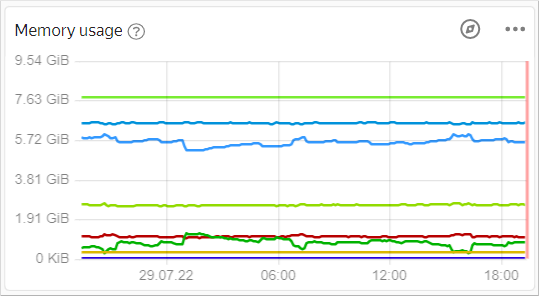

   1. Перейдите на интересующий вас дашборд в сервисе Monitoring. Для доступности дашбордов у вас должен быть запущен один из сервисов Yandex Cloud.

   2. Откройте нужный график в Metric Explorer. Для этого нажмите значок в правом верхнем углу графика.



   3. В нижней части экрана перейдите на вкладку Запросы.

   4. В строке с нужным запросом нажмите и выберите пункт Скопировать как текст. В DataLens запрос нужно вводить без параметра folderId.

      Пример запроса в Monitoring:

      "cpu_usage"{folderId="b1g9r5h41935********", service="compute", resource_id="charts-prod-vla-1"}


      В DataLens запрос введите без параметра folderId:

      "cpu_usage"{service="compute", resource_id="charts-prod-vla-1"}

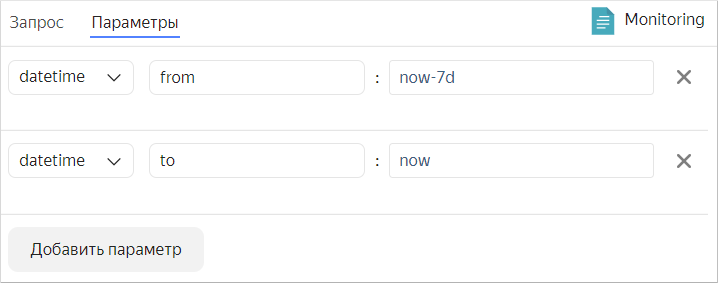

4. На вкладке Параметры укажите необходимый временной интервал.



5. Нажмите кнопку Запустить. Проверьте, что запрос отрабатывает без ошибок и график с данными отображается.

6. В правом верхнем углу нажмите Сохранить.

7. Введите название чарта: Monitoring Data Chart и нажмите Сохранить.

Можете разместить созданный чарт на дашборде. Также на дашборд можно добавить селектор для управления значением параметра interval QL-чарта.

Создайте дашбордСоздайте дашборд

Создайте дашборд, на который будут добавлены чарты.

1. Перейдите на главную страницу DataLens.

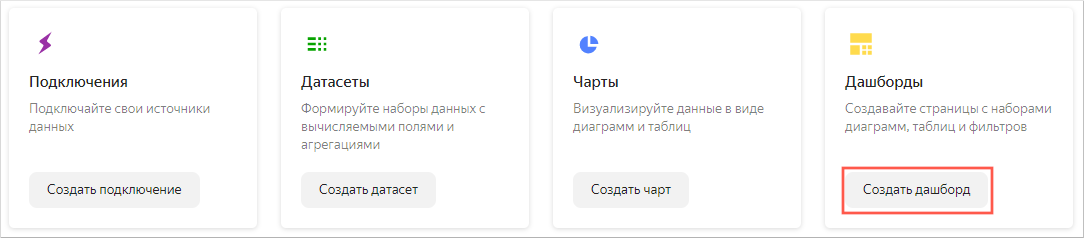

2. Нажмите кнопку Создать дашборд.



Добавьте QL-чарт на дашбордДобавьте QL-чарт на дашборд

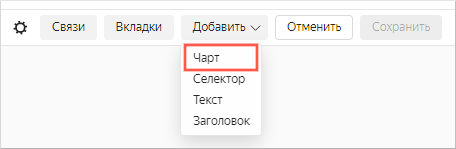

1. В верхней части страницы нажмите кнопку Добавить и выберите Чарт.

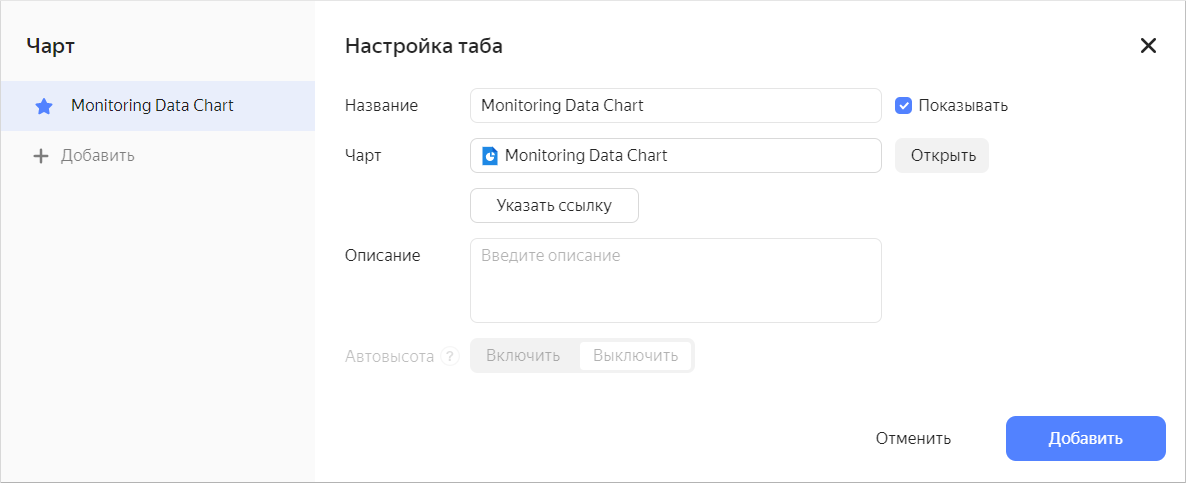

2. В поле Чарт нажмите Выбрать и выберите из списка чартов созданный ранее чарт Monitoring Data Chart.



   Нажмите кнопку Добавить.

3. Чарт появился на дашборде. Растяните его для улучшения визуализации.

4. Сохраните дашборд:

   1. В правом верхнем углу нажмите кнопку Сохранить.
   2. Введите название дашборда Monitoring Data и нажмите кнопку Создать.

Добавьте селекторы на дашбордДобавьте селекторы на дашборд

Добавьте селектор, чтобы выбирать временной промежуток, за который отображаются данные:

1. В верхней части страницы нажмите кнопку Добавить.

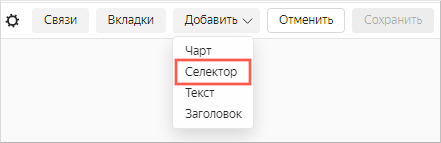

2. Выберите Селектор.

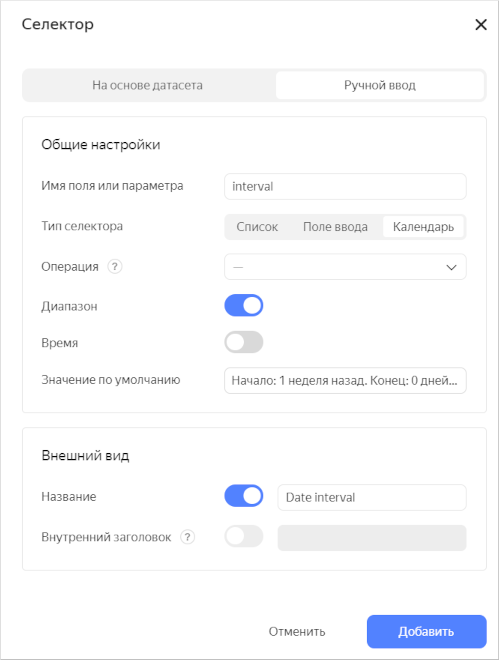

3. Выберите тип источника Ручной ввод.

4. В Имя поля или параметра введите interval. В эту переменную запроса будут передаваться выбранные значения из селектора.

5. Выберите тип селектора Календарь.

6. Включите опцию Диапазон.

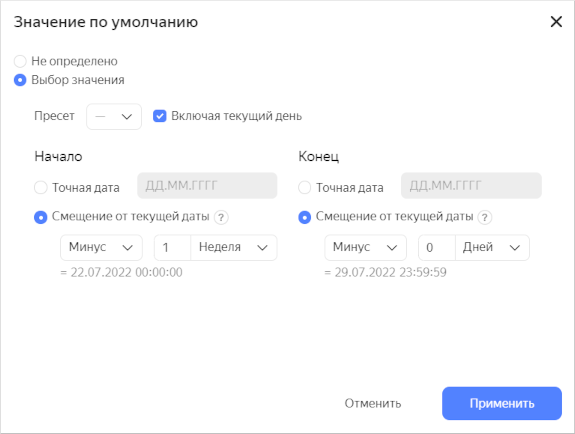

7. В поле Значение по умолчанию укажите значения в смещениях от текущей даты и нажмите кнопку Применить.



8. Включите опцию Название и введите Date interval.

9. Нажмите кнопку Добавить.

10. Расположите селектор на дашборде над чартом.

11. Сохраните дашборд.

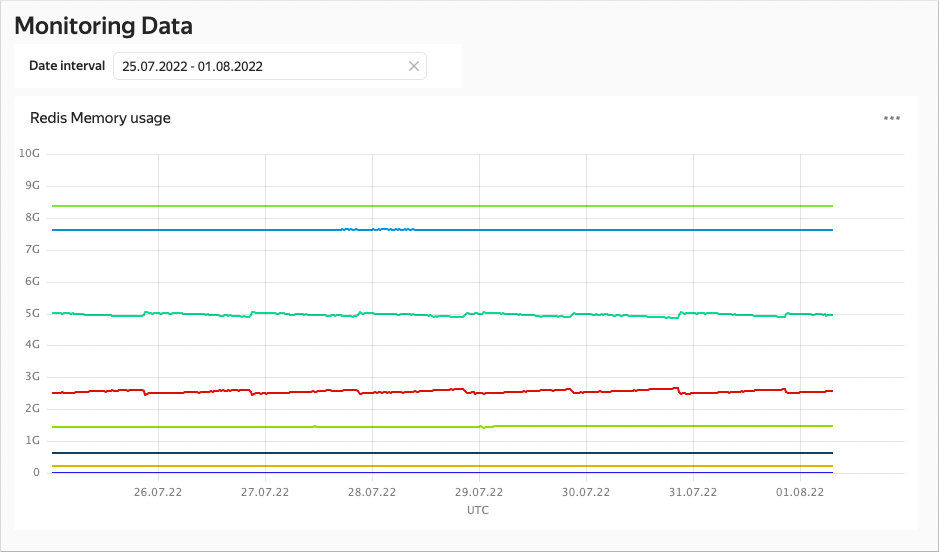

12. Дашборд готов. Теперь можно выбирать временной диапазон с использованием селектора.
