Диагностика компонентов

Этот рецепт показывает, как собрать диагностическую информацию о кластере Stackland с помощью утилиты sladm и использовать ее для поиска ошибок и их причин.

Сбор диагностической информацииСбор диагностической информации

Для сбора диагностической информации используется команда sladm diag — она создает архив diagnostics-<дата>-<время>.tar.gz, который содержит полный снимок состояния кластера на момент запуска. Этот архив можно использовать как источник информации для самостоятельной диагностики, а также при обращении в техническую поддержку.

Как запустить сбор диагностикиКак запустить сбор диагностики

Команду sladm diag можно запустить:

• без параметров, если запуск происходит из той же директории, откуда осуществлялась инсталляция;

• с параметрами, если запуск происходит из другой директории.

Используйте команду:

sladm diag \
  --artifacts-dir /path/to/_out \
  --install-log /path/to/install.log

• --artifacts-dir — путь к папке _out, созданной при установке;

• --install-log — путь к лог-файлу установки.

Состав диагностического архиваСостав диагностического архива

Распакуйте архив и изучите его структуру:

tar -xvf diagnostics-*.tar.gz
tree

Архив состоит из следующих основных директорий:

k8s/k8s/

Диагностические данные Kubernetes-уровня: состояние объектов кластера, логи, события и конфигурации.

• Ресурсы кластера cluster/ — содержит YAML-манифесты ресурсов кластера. Включает стандартные ресурсы Kubernetes и CRD кластера Stackland.

  • Конфигурации компонентов *configs/main.yaml — текущие настройки каждого компонента платформы: iamconfigs, consoleconfigs, dnsconfigs и других.

  • Статус установки компонентов componentinstallations/ — текущая фаза и сообщение для каждого компонента: certificate-manager-main.yaml, console-main.yaml, dns-main.yaml и других.

  • Описание компонентов components/ — метаданные о каждом компоненте: ai-studio.yaml, certificate-manager.yaml, console.yaml и других.

  • Состояние платформы platformconfigs/main.yaml — канал обновлений, реестр образов, статус установки.

  • Окружение платформы platformenvironments/main.yaml — эндпоинт API-сервера, домен кластера, StorageClass по умолчанию.

  • Доступные обновления availablereleaseses/main.yaml — список доступных версий Stackland с датами публикации.

  • Узлы кластера nodes/ — стандартная информация об узлах кластера Kubernetes.

  • Управление доступом clusterroles/, clusterrolebindings/, clusteraccessbindings/, gizmoaccessbindings/, resourcetypeaccessbindings/ — полная картина кластерных прав.

  • Сертификаты clusterissuers/stackland-default.yaml — эмитент сертификатов уровня кластера по умолчанию.

  • Политики безопасности clusterpolicysets/stackland-default.yaml — набор политик безопасности кластера.

  • Каталоги образов clickhouseimagecatalogs/, kafkaimagecatalogs/ — образы ClickHouse® (backup.yaml, clickhouse.yaml, keeper.yaml) и Kafka® (kafka.yaml, strimzi.yaml).

  • Сетевые ресурсы ingressclasses/stackland-default.yaml — класс Ingress по умолчанию.

  • Хранилище persistentvolumes/, storageclasses/ — постоянные тома (PV) с именами вида pvc-<UUID>.yaml и классы хранения (stackland-hdd, stackland-nvme, stackland-other, stackland-ssd).

  • Пространства имен namespaces/ — YAML-описания пространств имен.

  • CRD customresourcedefinitions/ — все зарегистрированные CRD в кластере.

  • Дополнительные параметры компонентов componentextraparamses/iam-main.yaml — дополнительные настройки компонента IAM.

  • Вебхуки mutatingwebhookconfigurations/, validatingwebhookconfigurations/ — конфигурации MutatingWebhookConfiguration и ValidatingWebhookConfiguration.

• Управление доступом accessbindings/, rolebindings/, roles/ — IAM-привязки, роли и привязки ролей уровня пространств имен.

• Сертификаты certificates/, certificaterequests/ — состояние всех TLS-сертификатов: запросы на выпуск и готовые сертификаты, сгруппированные по сервисам-заказчикам.

• Сетевые ресурсы services/, ingresses/ — конфигурация всех сервисов и Ingress-правил, сгруппированных по пространствам имен.

• Хранилище persistentvolumeclaims/ — запросы на постоянные тома (PVC), сгруппированные по пространствам имен.

• Состояние рабочих нагрузок deployments/, daemonsets/, statefulsets/, replicasets/, pods/ — конфигурация и статус всех подов, сгруппированные по пространствам имен.

• Конфигурационные файлы configmaps/ — содержимое ресурсов ConfigMap: настройки компонентов, дашборды Grafana, конфигурации операторов, сгруппированные по пространствам имен.

• Проекты и пространства имен projectnamespaces/ — связи проектов Stackland и пространств имен Kubernetes.

• Секреты secrets/ — метаданные секретов и история Helm-релизов (без содержимого секретных данных), сгруппированные по пространствам имен.

• Сервисные аккаунты serviceaccounts/ — все ресурсы ServiceAccount в кластере, сгруппированные по пространствам имен.

• OAuth-клиенты oauthclients/ — зарегистрированные OAuth-клиенты, сгруппированные по сервисам.

• Хосты stacklandhostconfigs/ — конфигурация и статус каждого узла кластера: роль, сетевые настройки, диск для установки ОС, текущая фаза.

• Логи logs/ — логи всех контейнеров во всех подах кластера.

• События events/, Event/ — события Kubernetes в YAML-формате и текстовые логи событий платформы для ключевых пространств имен.

nodes/nodes/

Диагностические данные по каждому узлу кластера. Каждый узел представлен отдельным каталогом с IP-адресом.

• Системная информация — файлы с низкоуровневыми данными о состоянии узла:

  • controller-runtime.log — лог контроллеров Talos;

  • dmesg.log — сообщения ядра Linux;

  • dns-resolve-cache.log — состояние DNS-кеша;

  • devices — таблица устройств;

  • io — статистика ввода-вывода;

  • mounts — таблица монтирования;

  • processes — список процессов.

• Ресурсы узла resources/ — YAML-файлы состояния и конфигурации ресурсов Talos.

  • Сеть — состояние и конфигурация сетевой подсистемы: IP-адреса на интерфейсах, статусы линков (up/down, MTU, driver), маршруты, DNS-серверы и домены поиска, NTP-серверы, имя хоста (hostname) и доменное имя (domainname), MAC-адреса, статус сети. Примеры файлов: addressstatuses.net.talos.dev.yaml, linkstatuses.net.talos.dev.yaml, routestatuses.net.talos.dev.yaml.

  • Kubernetes — конфигурация и статус компонентов control plane и kubelet: полные спецификации статических подов, статус узла, параметры kubelet, настройки API-сервера и controller-manager (serviceCIDR, podCIDRs), bootstrap-манифесты и статус их применения. Примеры файлов: staticpods.kubernetes.talos.dev.yaml, staticpodstatuses.kubernetes.talos.dev.yaml, nodestatuses.kubernetes.talos.dev.yaml.

  • etcd — конфигурация и состояние кластера etcd: образ, подсети для advertise/listen, extraArgs, спецификация экземпляра (имя, адреса), ID члена кластера. Примеры файлов: etcdconfigs.etcd.talos.dev.yaml, etcdspecs.etcd.talos.dev.yaml, pkistatuses.etcd.talos.dev.yaml.

  • Хранилище — состояние дисковой подсистемы и томов: блочные устройства и диски (путь, размер, UUID, символические ссылки), тома с файловыми системами, системный диск, конфигурация и статус системных томов (тип overlay/directory, parentID EPHEMERAL, selinux-метки), запросы на монтирование от сервисов (cri, etcd, kubelet) и их статусы, жизненный цикл томов. Примеры файлов: disks.block.talos.dev.yaml, volumestatuses.block.talos.dev.yaml, mountstatuses.block.talos.dev.yaml.

  • Runtime — общесистемные параметры узла: параметры ядра, статус хоста, версия Talos, загруженные модули ядра с зависимостями, статус системных сервисов, конфигурации и метаданные расширений (yc-credential-provider, local-registry, secret-bundle), статус загрузки метаданных и так далее. Примеры файлов: kernelparamstatuses.runtime.talos.dev.yaml, machinestatuses.runtime.talos.dev.yaml, services.v1alpha1.talos.dev.yaml.

  • Секреты — конфигурация PKI и секретов (содержимое скрыто): секреты etcd, корневые и операционные секреты Kubernetes, секреты kubelet, сертификаты API и trustd, SAN для сертификатов, maintenance-секреты и сертификаты. Примеры файлов: etcdsecrets.secrets.talos.dev.yaml, kubernetesrootsecrets.secrets.talos.dev.yaml, apicertificates.secrets.talos.dev.yaml.

  • Железо — информация об аппаратном обеспечении: процессоры (количество сокетов, ядер, частота, производитель), модули памяти (количество, размер, производитель), PCI-устройства, системная информация. Примеры файлов: processors.hardware.talos.dev.yaml, memorymodules.hardware.talos.dev.yaml, systeminformations.hardware.talos.dev.yaml.

  • Производительность — статистика использования ресурсов: загрузка CPU по ядрам, детальная статистика памяти. Примеры файлов: cpustats.perf.talos.dev.yaml, memorystats.perf.talos.dev.yaml.

  • Служебные — метаресурсы Talos: пространства имен с описаниями, определения типов ресурсов с алиасами, информация о кластере, идентичность узла, SBOM-компоненты с версиями и лицензиями. Примеры файлов: namespaces.meta.cosi.dev.yaml, resourcedefinitions.meta.cosi.dev.yaml, infos.cluster.talos.dev.yaml.

• Логи сервисов узла service-logs/ — логи и статусы системных сервисов Talos.

  • .log — лог работы сервиса;

  • .state — текущее состояние сервиса.

• Логи control plane kubernetes-logs/kube-system/ — логи системных подов Kubernetes, работающих на этом узле.

cluster/cluster/

Конфигурационные файлы кластера Stackland и логи его установки.

• Конфигурация кластера config/ — основные конфигурационные файлы:

  • cluster.yaml — общая конфигурация кластера;

  • hosts.yaml — конфигурация каждого хоста кластера.

• Диагностический лог diagnostics.log — лог процесса сбора диагностической информации.

• Логи установки install/ — лог процесса инсталляции.

Сценарии использования архива диагностикиСценарии использования архива диагностики

Проверка успешности установкиПроверка успешности установки

Откройте cluster/platformconfigs/main.yaml и убедитесь, что status.initialInstall.state: Installed. Если состояние отличается, эти действия помогут найти причину:

1. Проверьте логи инсталлятора в cluster/install/install-*.log на общий ход установки и возможные ошибки на разных этапах.

2. Проверьте статус всех компонентов. Если какие-то компоненты не в статусе Ready, перейдите к сценарию «Диагностика компонента».

3. Откройте cluster/nodes/ и убедитесь, что все узлы находятся в статусе Ready. Если узел в другом статусе, перейдите к сценарию «Диагностика проблем с узлом».

4. Проверьте логи системных сервисов на узлах в nodes/<IP>/service-logs/. При проблемах установки в первую очередь смотрите etcd.log, kubelet.log.

5. Откройте nodes/<IP>/resources/machinestatuses.runtime.talos.dev.yaml и убедитесь, что stage: running и ready: true.

Диагностика компонентаДиагностика компонента

Найдите интересующий вас компонент в cluster/componentinstallations/<имя_компонента>-main.yaml и проверьте этап (phase). Если после завершения инсталляции компонента статус отличается от Ready, эти действия помогут найти причину:

1. Проверьте поле message ресурса cluster/componentinstallations/<имя_компонента>-main.yaml на наличие ошибок.

2. Найдите соответствующую конфигурацию в cluster/<имя_компонента>configs/main.yaml. Убедитесь в корректности параметров, если компонент конфигурировался.

3. Найдите логи подов компонентов в logs/<пространство_имен>/<имя-пода>/ и проверьте их на наличие ошибок.

4. Проверьте события в events/ для пространства имен компонента на наличие ошибок. По событиям удобно определить последовательность сбоя.

Диагностика проблем с узломДиагностика проблем с узлом

1. Откройте nodes/<IP>/resources/services.v1alpha1.talos.dev.yaml и проверьте статус системных сервисов: running, healthy. Сервисы с healthy: false требуют внимания в первую очередь.

2. Найдите логи проблемного сервиса в nodes/<IP>/service-logs/<сервис>.log и проверьте их на наличие ошибок. Файл <сервис>.state содержит текущее состояние сервиса.

3. При подозрении на аппаратные или общесистемные проблемы откройте nodes/<IP>/dmesg.log. Этот лог содержит сообщения ядра Linux с момента загрузки узла и полезен для диагностики: OOM и завершения процессов, ошибок ввода-вывода на дисках, проблем с сетевыми драйверами, падения оборудования, ошибок файловых систем, проблем с загрузкой модулей ядра.

4. Проверьте nodes/<IP>/processes на наличие зависших или потребляющих аномальное количество ресурсов процессов.

Диагностика проблем сДиагностика проблем с control plane

Откройте nodes/<IP>/kubernetes-logs/kube-system/ на всех мастер-узлах и проверьте логи kube-apiserver, kube-controller-manager, kube-scheduler. Наличие файлов *-exited.log указывает на аварийное завершение компонента. Далее:

1. Откройте nodes/<IP>/resources/staticpodstatuses.kubernetes.talos.dev.yaml и проверьте статус статических подов: restartCount, state контейнеров.

2. Если kube-apiserver не стартует, проверьте nodes/<IP>/resources/etcdmembers.etcd.talos.dev.yaml и pkistatuses.etcd.talos.dev.yaml — статус etcd и его PKI.

3. Для комплексного анализа откройте logs/kube-system/ в k8s/ — там собраны логи подов control plane со всех узлов.

4. Проверьте nodes/<IP>/service-logs/etcd.log на наличие ошибок кворума или проблем с диском etcd.

Мониторинг и логирование для диагностикиМониторинг и логирование для диагностики

Помимо sladm diag, для диагностики можно использовать встроенные средства мониторинга и логирования.

kubectlkubectl

Для просмотра логов в реальном времени можно использовать стандартные команды Kubernetes:

# Логи конкретного пода
kubectl logs -n <пространство_имен> <имя-пода>

# Логи всех подов с меткой app=console
kubectl logs -n stackland-console -l app.kubernetes.io/name=stackland-console

Grafana LokiGrafana Loki

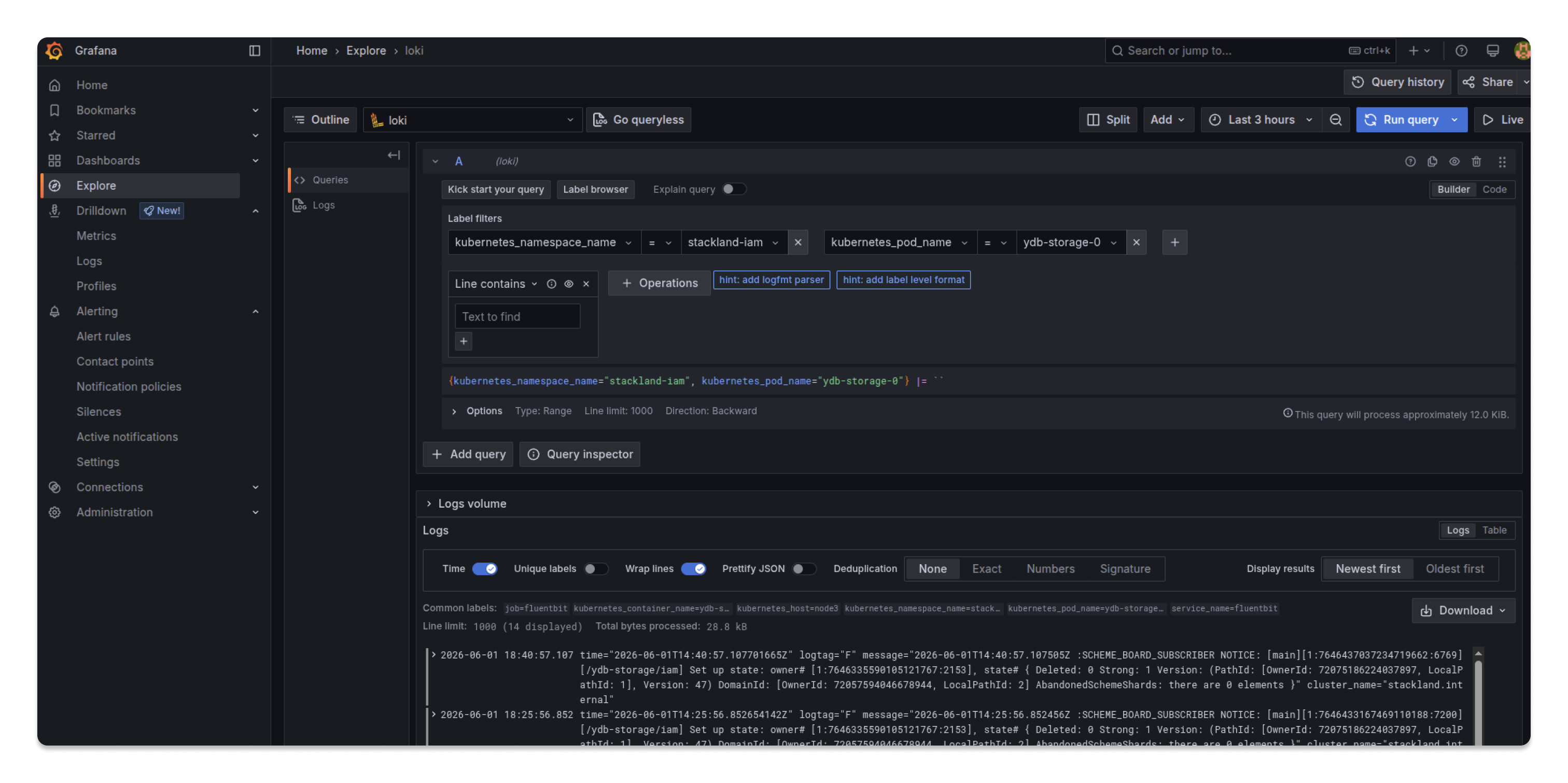

Для просмотра логов можно также воспользоваться встроенной системой логирования на базе Grafana Loki. Для этого:

1. Откройте веб-интерфейс Grafana по адресу https://grafana.sys.<домен_кластера>.

2. В боковом меню выберите Explore.

3. В выпадающем списке источника данных выберите Loki.

4. В поле запроса настройте фильтры для получения нужных логов: укажите пространство имен, имя пода, уровень логирования и другие параметры.



Логи всех подов кластера автоматически собираются агентом Fluent Bit и отправляются в Loki, поэтому они доступны для поиска и анализа сразу после установки платформы.

Метрики и дашбордыМетрики и дашборды

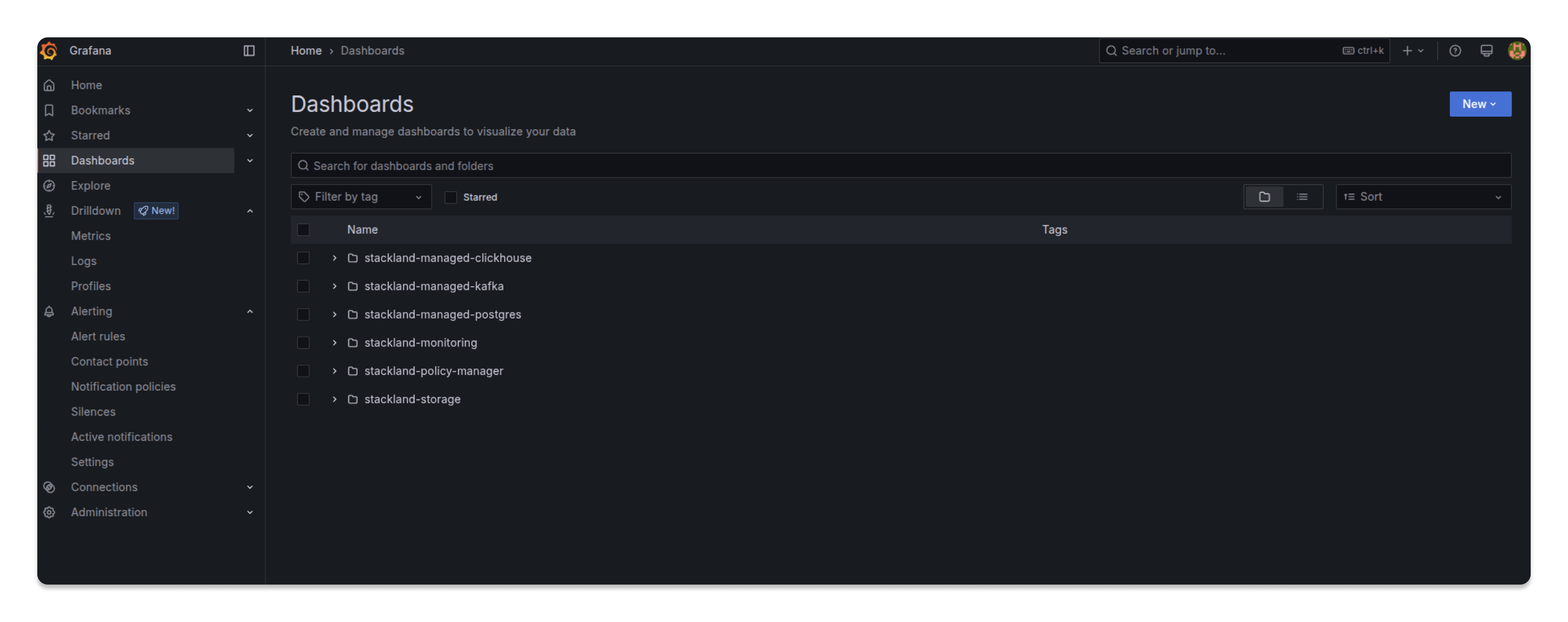

При диагностике неисправностей полезно совместно с логами использовать метрики и встроенные дашборды. Grafana предоставляет набор готовых дашбордов для мониторинга состояния кластера и компонентов. Все дашборды доступны в разделе Dashboards веб-интерфейса Grafana.

Grafana AlertsGrafana Alerts

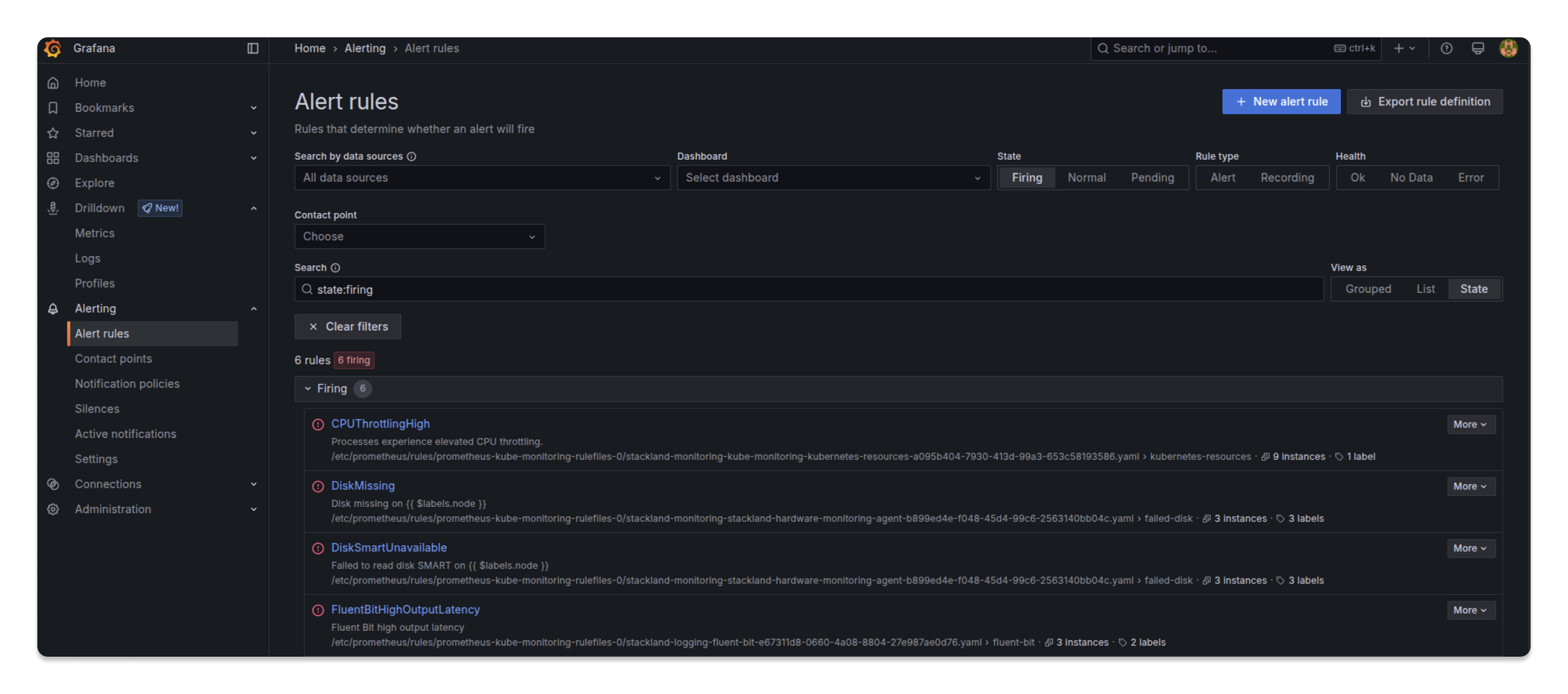

Встроенный набор алертов поможет выявить проблемы в работе платформы и укажет на возможный источник проблемы. Все алерты можно посмотреть в веб-интерфейсе Grafana, в разделе Alerting.

• Какие компоненты и ситуации покрывают алерты

  • Поды и рабочие нагрузки — CrashLooping, длительное ожидание запуска, OOMKilled, эвикция подов, расхождение реплик в Deployment, StatefulSet или DaemonSet, зависшие развертывания.

  • Узлы кластера — недоступность узла, заполнение файловой системы и inodes, высокая утилизация CPU, saturation системы, сетевые ошибки, проблемы с файловыми дескрипторами, degraded RAID, отказ дисков, рассинхронизация часов.

  • etcd — отсутствие членов кластера, потеря лидера, высокая частота смены лидера, ошибки gRPC, медленные запросы, высокая длительность fsync и commit, заполнение базы данных, фрагментация.

  • Kubernetes API — недоступность API-сервера, высокая латентность запросов, ошибки аутентификации, истечение клиентских сертификатов, ошибки агрегированных API.

  • Мониторинг — недоступность Prometheus, ошибки конфигурации, проблемы с отправкой алертов в Alertmanager, высокая нагрузка запросов, отставание remote write.

  • Логирование — недоступность Fluent Bit, высокая частота ошибок вывода, потеря записей, переполнение хранилища, ошибки запросов Loki, высокая латентность Loki.

  • Хранилище — заполнение PersistentVolume, недостаток места в VolumeGroup, недоступность TopoLVM или TopoVGM, состояние томов degraded.

  • Сертификаты — истечение сертификатов cert-manager, недоступность cert-manager.

  • Квоты и ресурсы — превышение квот пространств имен, перерасход CPU и памяти, высокий CPU throttling.

ИтогиИтоги

Вы узнали, как проводить диагностику кластера Stackland. Вот что важно запомнить:

• Команда sladm diag создает полный снимок состояния кластера (логи, конфиги, события), который можно использовать как для самостоятельной диагностики, так и для обращения в техническую поддержку.

• Структура архива позволяет быстро локализовать проблему: cluster/ содержит конфигурацию и логи установки для проверки успешности развертывания, k8s/ — полное состояние объектов Kubernetes и платформы для диагностики компонентов, рабочих нагрузок и прав доступа, nodes/ — низкоуровневое состояние каждого узла Talos для диагностики системных сервисов, сети, хранилища, etcd и аппаратных проблем.

• Используйте Grafana Loki и встроенные дашборды для мониторинга метрик в реальном времени, чтобы выявлять проблемы до их критического развития. Алертинг можно настроить с помощью Grafana Alerts.
