Полилинейная карта
Полилинейная карта — это тип геослоя на чарте Карта, позволяющий рисовать полилинии на карте. Полилиния состоит из точек, соединенных в определенном порядке. Полилинейная карта используется, например, для отображения траектории движения объектов.
Для построения полилинейной карты необходимы данные:
- Координаты точек линий — с типом данных Геоточка. Каждая точка каждой полилинии должна храниться в датасете отдельной строкой.
- Поле или набор полей для группировки точек в линии (идентификатор каждой линии).
- Поле для сортировки порядка точек в каждой линии (например, отметка времени или номер точки).
Отрезки полилинии можно красить одним из способов:
-

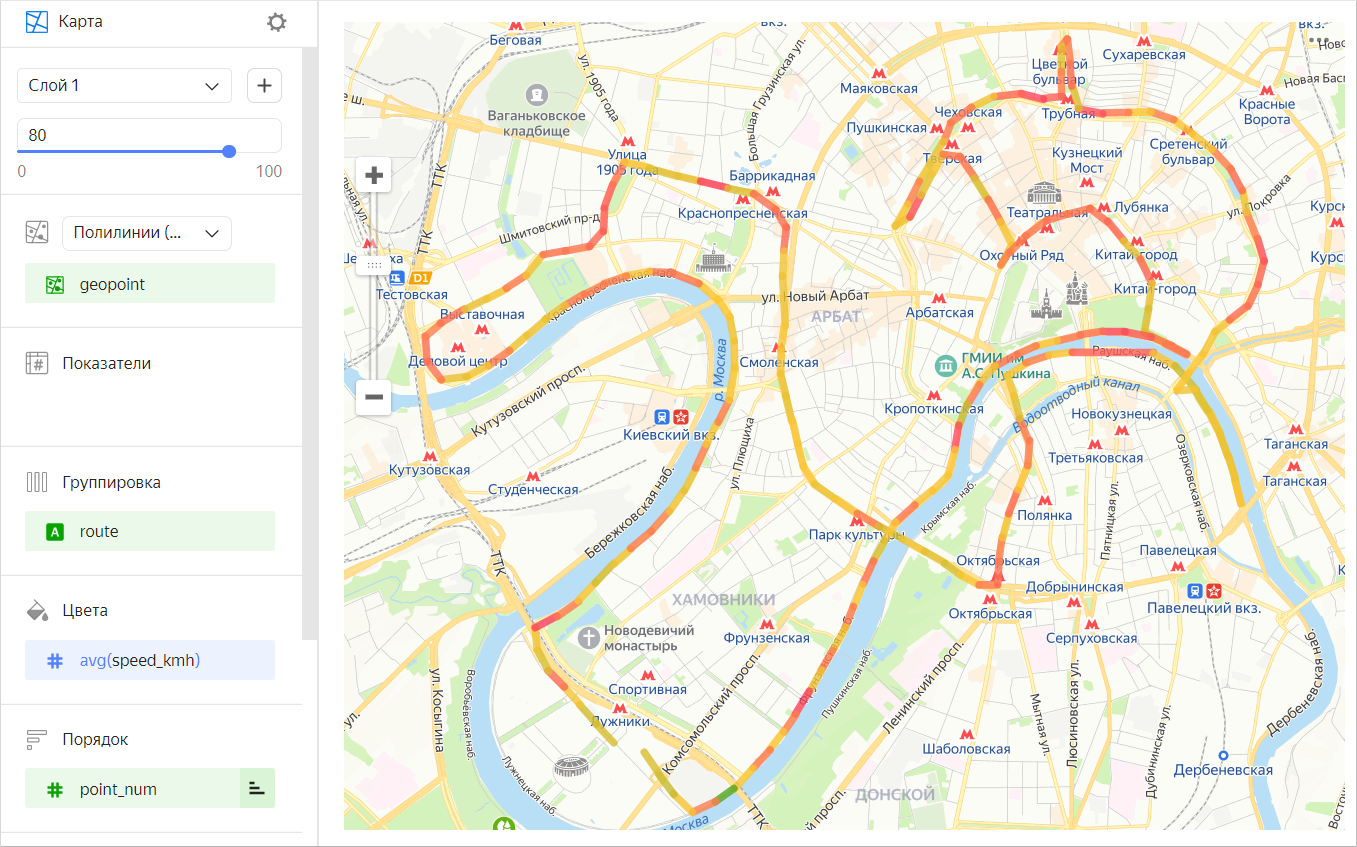

градиентом по показателю (например, средняя скорость в точке);
-

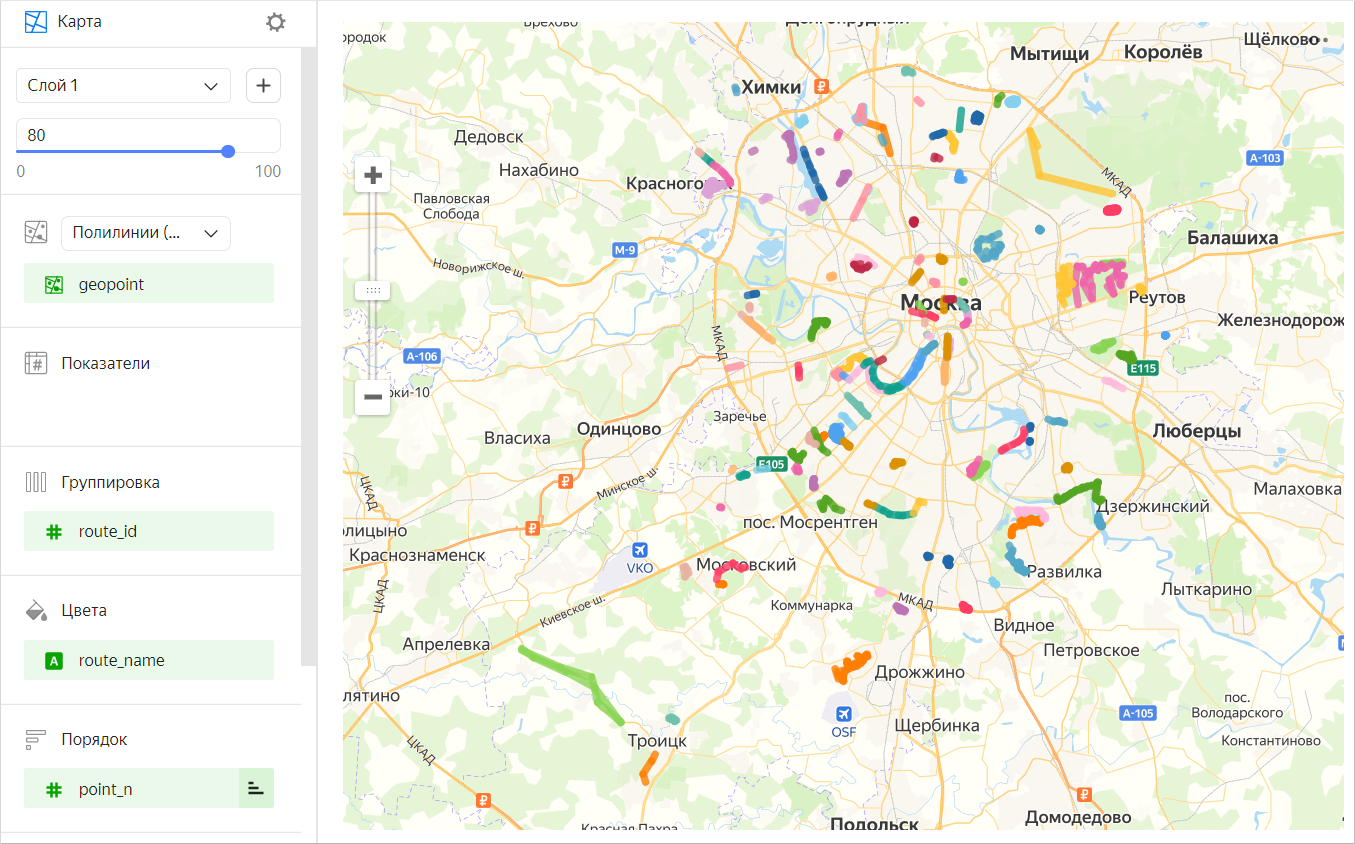

дискретными цветами по измерению (например, по названию поездки).
Секции в визарде
| Секция в визарде |
Описание |
|---|---|
| Полилинии (Геоточки) | Измерение с типом Геоточка. |
| Показатели | Показатель. Значение, которое отобразится при наведении на точку. |
| Группировка | Измерение. Определяет группу точек, образующих полилинию. |
| Цвета | Измерение или показатель. Влияет на интенсивность закрашивания отрезков линии. Отрезок закрашивается от исходящей точки. |
| Порядок | Измерение. Задает порядок соединения точек внутри группы. |
| Фильтры слоя | Измерение или показатель. Используется в качестве фильтра текущего слоя. |
| Фильтры | Измерение или показатель. Используется в качестве фильтра всего чарта. |
Создание полилинейной карты
Чтобы создать полилинейную карту:
Важно
Если вы работаете с новой объектной моделью DataLens, включающей воркбуки и коллекции:
- Перейдите на главную страницу DataLens. На панели слева выберите Коллекции и воркбуки.
- Откройте воркбук, в правом верхнем углу нажмите Создать и выберите нужный объект.
Продолжайте инструкцию с шага 4.
- Перейдите на главную страницу DataLens.
- На панели слева выберите Чарты.
- Нажмите кнопку Создать чарт → Чарт.
- Слева вверху нажмите Выберите датасет и укажите датасет для визуализации.
- Выберите тип чарта Карта.
- Выберите тип слоя Полилинии (Геоточки).
- Перетащите измерение с типом Геоточка из датасета в секцию с выбором типа слоя.
- Задайте группу точек, которая определяет полилинии. Перенесите измерение в секцию Группировка.
- Задайте порядок соединения точек внутри группы. Перенесите измерение в секцию Порядок.
- Закрасьте линию на карте. Перенесите показатель или измерение в секцию Цвета.
Дополнительно вы можете:
- добавить, переименовать, удалить слой;
- применить фильтр ко всему чарту или к одному слою.
Рекомендации
- Сокращайте количество точек маршрута на уровне источника, если их слишком много. На уровне чарта используйте для этого фильтр. Это позволит ускорить загрузку и отрисовку карты.

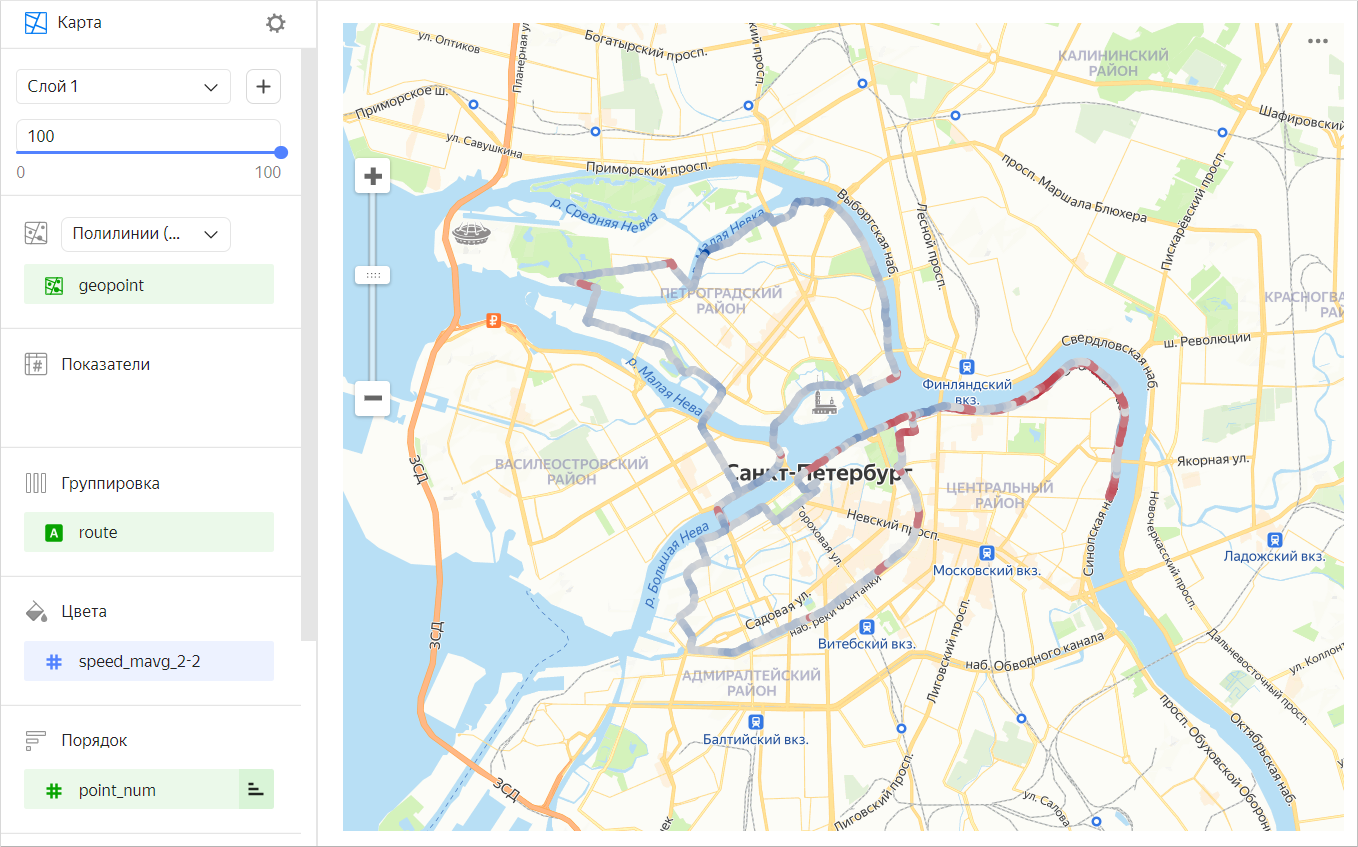

- Используйте функцию скользящего среднего MAVG, чтобы сгладить выбросы показателей отдельных точек/участков. Например, при построении линии средней скорости с помощью функции
MAVG([speed],2,2)усредняются значения показателя скорости в точках: текущей, двух предыдущих и двух следующих. В результате градиент цвета меняется более плавно.
