Для безопасного взаимодействия удаленных ресурсов между собой и передачи данных через открытые каналы связи (например через интернет) применяются технологии организации защищенных соединений, такие как протокол IPsec. Однако, IPsec имеет существенные ограничения — он предназначен для передачи только IP-пакетов, а также не поддерживает многоадресный трафик (мультикаст-трансляцию) и комбинирование с другими протоколами в рамках одного запроса.

Чтобы расширить возможности протокола IPsec, используется протокол GRE, настроенный поверх IPsec. Протокол GRE инкапсулирует сетевые пакеты в IP-пакеты, что позволяет передавать по IPsec-протоколу любой трафик.

В этом примере вы создадите защищенный туннель по протоколу GRE поверх IPsec между двумя виртуальными маршрутизаторами Cisco CSR 1000v, расположенными в Yandex Cloud в разных виртуальных сетях и зонах доступности.

Поскольку Yandex Cloud использует NAT, а GRE-протокол не предусматривает использование портов, настройка IPSEC приводится в режиме NAT-T (NAT Traversal). Этот режим обеспечивает возможность трансляции адресов маршрутизаторов через NAT при использовании туннеля GRE поверх IPsec. Благодаря этому описанная в примере настройка туннеля подходит как для облачной инфраструктуры в Yandex Cloud, так и для удаленных ресурсов, находящихся за устройством, которое осуществляет NAT-трансляцию.

Чтобы настроить защищенный туннель между двумя виртуальными маршрутизаторами:

Если созданные ресурсы вам больше не нужны, удалите их.

Перед началом работы

Зарегистрируйтесь в Yandex Cloud и создайте платежный аккаунт:

Перейдите в консоль управления, затем войдите в Yandex Cloud или зарегистрируйтесь.
На странице Yandex Cloud Billing убедитесь, что у вас подключен платежный аккаунт, и он находится в статусе ACTIVE или TRIAL_ACTIVE. Если платежного аккаунта нет, создайте его и привяжите к нему облако.

Если у вас есть активный платежный аккаунт, вы можете создать или выбрать каталог, в котором будет работать ваша инфраструктура, на странице облака.

Подробнее об облаках и каталогах.

Необходимые платные ресурсы

Внимание

Пропускная способность роутера при использовании образа Cisco CSR 1000v без лицензии ограничена 100 Кбит/с. Чтобы снять ограничение, установите лицензию.

В стоимость поддержки инфраструктуры входит:

плата за диски и постоянно запущенные ВМ (тарифы Yandex Compute Cloud);
плата за использование внешнего IP-адреса (тарифы Yandex Virtual Private Cloud).

Создайте пару ключей SSH

Чтобы подключаться к виртуальной машине по SSH, нужна пара ключей: открытый ключ размещается на ВМ, а закрытый ключ хранится у пользователя. Такой способ более безопасен, чем подключение по логину и паролю.

Примечание

В публичных образах Linux, предоставляемых Yandex Cloud, возможность подключения по протоколу SSH с использованием логина и пароля по умолчанию отключена.

Роутер Cisco Cloud Services Router (CSR) 1000v поддерживает только ключи, сгенерированные по алгоритму RSA.

Чтобы создать пару ключей:

Linux/macOS

Windows 10/11

Windows 7/8

Откройте терминал.
Создайте новый ключ с помощью команды ssh-keygen:
```
ssh-keygen -t rsa -b 2048
```
После выполнения команды вам будет предложено указать имена файлов, в которые будут сохранены ключи, и ввести пароль для закрытого ключа. По умолчанию используется имя id_rsa, ключи создаются в директории ~/.ssh.

Публичная часть ключа будет сохранена в файле <имя_ключа>.pub.

Запустите cmd.exe или powershell.exe.
Создайте новый ключ с помощью команды ssh-keygen:
```
ssh-keygen -t rsa -b 2048
```
После выполнения команды вам будет предложено указать имена файлов, в которые будут сохранены ключи, и ввести пароль для закрытого ключа. По умолчанию используется имя id_rsa. Ключи создаются в директории C:\Users\<имя_пользователя>\.ssh\ или C:\Users\<имя_пользователя>\ в зависимости от интерфейса командной строки.

Публичная часть ключа будет сохранена в файле с названием <имя_ключа>.pub.

Создайте ключи с помощью приложения PuTTY:

Скачайте и установите PuTTY.
Добавьте папку с PuTTY в переменную PATH:
1. Нажмите кнопку Пуск и в строке поиска Windows введите Изменение системных переменных среды.
2. Справа снизу нажмите кнопку Переменные среды....
3. В открывшемся окне найдите параметр PATH и нажмите Изменить.
4. Добавьте путь к папке в список.
5. Нажмите кнопку ОК.

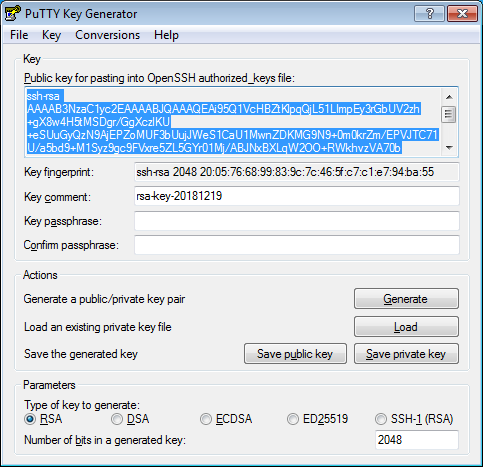

Запустите приложение PuTTYgen.
В качестве типа генерируемой пары выберите RSA и укажите длину 2048. Нажмите Generate и поводите курсором в поле выше до тех пор, пока не закончится создание ключа.
В поле Key passphrase введите надежный пароль. Повторно введите его в поле ниже.
Нажмите кнопку Save private key и сохраните закрытый ключ. Никому не сообщайте ключевую фразу от него.
Сохраните ключ в текстовом файле. Для этого скопируйте открытый ключ из текстового поля в текстовый файл с названием id_rsa.pub. Обратите внимание, что ключ должен быть записан одной строкой (не должно быть переносов и разрывов строки).

Важно

Надежно сохраните закрытый ключ: без него подключиться к виртуальной машине будет невозможно.

Создайте каталоги

Для тестирования туннелирования между двумя разными виртуальными сетями расположите ресурсы в Yandex Cloud в разных каталогах. Чтобы создать новый каталог:

Консоль управления

CLI

API

Terraform

В консоли управления выберите облако и справа сверху нажмите кнопку → Создать каталог.
Введите имя каталога: site-d.
При желании, добавьте описание каталога.
Выберите опцию Создать сеть по умолчанию.
Нажмите кнопку Создать.

Если у вас еще нет интерфейса командной строки Yandex Cloud (CLI), установите и инициализируйте его.

Создайте каталог:

yc resource-manager folder create \
--name site-d \
--description "Folder for site-d"

Чтобы создать каталог, воспользуйтесь методом REST API create для ресурса Folder или вызовом gRPC API FolderService/Create.

Если у вас еще нет Terraform, установите его и настройте провайдер Yandex Cloud.

Чтобы управлять инфраструктурой с помощью Terraform от имени сервисного аккаунта или пользовательских аккаунтов: аккаунта на Яндексе, федеративного аккаунта и локального пользователя, аутентифицируйтесь соответствующим способом.

Опишите в конфигурационном файле параметры ресурсов, которые необходимо создать:
```
resource "yandex_resourcemanager_folder" "folder1" {
   cloud_id    = "<идентификатор облака>"
   name        = "site-d"
   description = "Folder for site-d"
}
```
Подробнее о параметрах ресурса yandex_resourcemanager_folder в Terraform смотрите в документации провайдера.
Проверьте корректность конфигурационных файлов.
1. В командной строке перейдите в папку, где вы создали конфигурационный файл.
2. Проверьте конфигурацию командой:
```
terraform validate
```
  Если конфигурация является корректной, появится сообщение:
```
Success! The configuration is valid.
```
3. Выполните команду:
```
terraform plan
```
  Если конфигурация описана верно, в терминале отобразится список создаваемых ресурсов и их параметров. Если в конфигурации есть ошибки, Terraform на них укажет.
Разверните облачные ресурсы.
1. Если в конфигурации нет ошибок, выполните команду:
```
terraform apply
```
2. Подтвердите создание ресурсов: введите в терминал слово yes и нажмите Enter.
После этого в указанном облаке будет создан каталог. Проверить появление каталога и его настройки можно в консоли управления или с помощью команды CLI:
```
yc resource-manager cloud list
```

Аналогично создайте второй каталог с именем site-b.

Создайте две виртуальные машины с Cisco Cloud Services Router

Создайте первую ВМ с Cisco Cloud Services Router

Консоль управления

В консоли управления выберите каталог site-d.
Нажмите кнопку Создать ресурс и выберите Виртуальная машина.
В блоке Образ загрузочного диска в поле Поиск продукта введите Cisco CSR и выберите публичный образ Cisco CSR.
В блоке Расположение выберите зону доступности ru-central1-d.
В блоке Вычислительные ресурсы перейдите на вкладку Своя конфигурация и укажите необходимую платформу, количество vCPU и объем RAM:
- Платформа — Intel Ice Lake.
- vCPU — 2.
- Гарантированная доля vCPU — 100%.
- RAM — 4 ГБ.
В блоке Сетевые настройки:
- В поле Подсеть выберите сеть и подсеть, к которым нужно подключить ВМ.
- В поле Публичный IP-адрес оставьте значение Автоматически, чтобы назначить ВМ случайный внешний IP-адрес из пула Yandex Cloud, или выберите статический адрес из списка, если вы зарезервировали его заранее.
В блоке Доступ выберите вариант SSH-ключ и укажите данные для доступа на ВМ:
- В поле Логин введите имя пользователя. Не используйте имя root или другие имена, зарезервированные ОС. Для выполнения операций, требующих прав суперпользователя, используйте команду sudo.
- В поле SSH-ключ выберите SSH-ключ, сохраненный в вашем профиле пользователя организации.

  Если в вашем профиле нет сохраненных SSH-ключей или вы хотите добавить новый ключ:
  1. Нажмите кнопку Добавить ключ.
  2. Задайте имя SSH-ключа.
  3. Выберите вариант:
    - Ввести вручную — вставьте содержимое открытого SSH-ключа. Пару SSH-ключей необходимо создать самостоятельно.
    - Загрузить из файла — загрузите открытую часть SSH-ключа. Пару SSH-ключей необходимо создать самостоятельно.
    - Сгенерировать ключ — автоматическое создание пары SSH-ключей.

      При добавлении сгенерированного SSH-ключа будет создан и загружен архив с парой ключей. В ОС на базе Linux или macOS распакуйте архив в папку /home/<имя_пользователя>/.ssh. В ОС Windows распакуйте архив в папку C:\Users\<имя_пользователя>/.ssh. Дополнительно вводить открытый ключ в консоли управления не требуется.
  4. Нажмите кнопку Добавить.
  SSH-ключ будет добавлен в ваш профиль пользователя организации. Если в организации отключена возможность добавления пользователями SSH-ключей в свои профили, добавленный открытый SSH-ключ будет сохранен только в профиле пользователя внутри создаваемого ресурса.
В блоке Общая информация задайте имя ВМ: cisco-router-d.
В блоке Дополнительно включите опцию Доступ к серийной консоли.
Нажмите кнопку Создать ВМ.

Создание ВМ может занять несколько минут. Когда ВМ перейдет в статус RUNNING, вы сможете пользоваться серийной консолью.

Задайте роутеру имя хоста

Консоль управления

В консоли управления выберите каталог с созданной ВМ.
Перейдите в сервис Compute Cloud.
В списке ВМ выберите cisco-router-d.
Перейдите на вкладку Серийная консоль и нажмите кнопку Подключиться.
Дождитесь полной загрузки операционной системы.
Чтобы перейти в привилегированный режим, выполните в серийной консоли команду:
```
enable
```
Перейдите в режим конфигурирования и задайте роутеру имя хоста:
```
conf t
hostname cisco-router
```
Имя роутера в начале командной строки должно измениться на cisco-router.

Создайте пользователя с правами администратора

Создайте пользователя с правами администратора без возможности входа по паролю:

Консоль управления

В серийной консоли выполните команду:

username test-user privilege 15

Подготовьте ключ

Если ваш публичный SSH-ключ длиннее 72 символов, разбейте ключ на части по 72 символа:

На своем компьютере в терминале выполните команду:
```
fold -bw 72 <путь_к_файлу_с_публичным_ключом>
```
В результате будет выведен публичный SSH-ключ, разбитый на строки по 72 символа.

Сохраните хеш ключа:

ssh-keygen -E md5 -lf <путь_к_файлу_с_публичным_ключом>

Настройте аутентификацию с помощью SSH-ключей

Консоль управления

В серийной консоли включите доступ на ВМ по SSH:

conf t
aaa new-model
   ip ssh server algorithm authentication publickey
   ip ssh pubkey-chain

Создайте пользователя test-user и передайте свой публичный SSH-ключ частями, на которые вы разбили ключ в предыдущем пункте:

   username test-user
      key-string
         <строка_публичного_ключа>
         ...
         <строка_публичного_ключа>
         exit
      exit
   exit
exit

Убедитесь, что ключ добавлен:
```
show run | beg ip ssh
```
Результат:
```
ip ssh pubkey-chain
  username test-user
   key-hash ssh-rsa <хэш_ключа> <логин_связанный_с_этим_ключом>
!
!
...
```
Сравните хеш SSH-ключа на роутере с хешем ключа на вашем компьютере.
В серийной консоли задайте пароль для включения привилегированного режима:
```
cisco-router#configure terminal
cisco-router(config)#enable secret <пароль>
```

Проверьте SSH-подключение к роутеру

Выполните вход по SSH на роутер. Для этого на своем компьютере в терминале выполните команду:
```
ssh -i <путь_к_файлу_с_закрытым_ключом> test-user@<публичный_IP-адрес_роутера>
```
Если все настроено верно, вы зайдете на роутер под именем test-user. Если соединение не устанавливается, убедитесь, что настройка роутера в серийной консоли выполнена верно: выполнена команда aaa new-model, хеши ключей на вашем компьютере и роутере совпадают, авторизация по паролю у тестового пользователя выключена. Если обнаружить проблему не получается, повторите шаги из предыдущих пунктов.
Перейдите в режим привилегированного пользователя. Для этого введите команду enable и пароль. Если все настроено верно, вы сможете конфигурировать роутер.

Создайте и настройте вторую ВМ с Cisco Cloud Services Router

В каталоге site-b создайте ВМ cisco-router-b по вышеописанной схеме. В качестве зоны доступности выберите ru-central1-b.
Настройте ВМ так же, как ВМ cisco-router-d.

Настройте IPsec-протоколы

Важно

Настройка производится одинаково на обеих ВМ, за исключением специально оговоренных параметров.
Настройка производится в терминале, подключенном к ВМ по SSH, в режиме привилегированного пользователя.

Настройте глобальные IKEv2 параметры:

conf t
crypto logging ikev2
crypto ikev2 nat keepalive 900
crypto ikev2 dpd 10 2 periodic

Настройте IKEv2 proposal:

crypto ikev2 proposal MY_IKEV2_PROPOSAL
   encryption aes-cbc-256
   integrity sha256
   group 2
   exit

Настройте IKEv2 policy:

crypto ikev2 policy MY_IKEV2_POLICY
   proposal MY_IKEV2_PROPOSAL
   exit

Задайте секретный ключ:
ВМ cisco-router-d

ВМ cisco-router-b
```
crypto ikev2 keyring MY_IKEV2_KEYRING
   peer SiteB
   address cisco-router-b
   pre-shared-key <секретный_ключ>
   exit
```
```
crypto ikev2 keyring MY_IKEV2_KEYRING
   peer SiteA
   address cisco-router-d
   pre-shared-key <секретный_ключ>
   exit
```
Где:
- <секретный_ключ> — ключ шифрования, длиной не менее 16 символов, например MySecretKey12345. Используйте один ключ на обеих ВМ.

Создайте IKEv2-профиль:

ВМ cisco-router-d

ВМ cisco-router-b

crypto ikev2 profile MY_IKEV2_PROFILE
   match address local interface GigabitEthernet1
   match identity remote address cisco-router-b
   authentication remote pre-share
   authentication local pre-share
   keyring local MY_IKEV2_KEYRING
   lifetime 28800
   dpd 20 2 periodic
   exit

crypto ikev2 profile MY_IKEV2_PROFILE
   match address local interface GigabitEthernet1
   match identity remote address cisco-router-d
   authentication remote pre-share
   authentication local pre-share
   keyring local MY_IKEV2_KEYRING
   lifetime 28800
   dpd 20 2 periodic
   exit

Примечание

Для целей тестирования вместо IP-адресов вы можете использовать шаблон 0.0.0.0, чтобы обеспечить доступ к любым IP-адресам.
Также можно настроить отдельные профили для разных пиров.

Добавьте IKEv2-профиль в IPsec-профиль:

crypto ipsec transform-set ESP_AES128_SHA256 esp-aes esp-sha-hmac
   mode tunnel
   exit
crypto ipsec profile MY_IPSEC_PROFILE
   set transform-set ESP_AES128_SHA256
   set ikev2-profile MY_IKEV2_PROFILE
   exit
exit

Создайте туннельные интерфейсы

Важно

Настройка производится одинаково на обеих ВМ, за исключением специально оговоренных параметров.
Настройка производится в терминале, подключенном к ВМ по SSH, в режиме привилегированного пользователя.

Настройте конфигурацию туннеля GRE:

ВМ cisco-router-d

ВМ cisco-router-b

conf t
int tu192
   ip address 192.168.0.1 255.255.255.0
   no ip redirects
   no ip proxy-arp
   ip mtu 1400
   ip tcp adjust-mss 1360
   tunnel source GigabitEthernet1
   tunnel destination cisco-router-b
   tunnel mode ipsec ipv4
   tunnel protection ipsec profile MY_IPSEC_PROFILE

conf t
int tu192
   ip address 192.168.0.2 255.255.255.0
   no ip redirects
   no ip proxy-arp
   ip mtu 1400
   ip tcp adjust-mss 1360
   tunnel source GigabitEthernet1
   tunnel destination cisco-router-d
   tunnel mode ipsec ipv4
   tunnel protection ipsec profile MY_IPSEC_PROFILE

Проверьте наличие туннеля:

ВМ cisco-router-d

ВМ cisco-router-b

show crypto ikev2 sa remote cisco-router-b

show crypto ikev2 sa remote cisco-router-d

Результат:

Tunnel-id Local                 Remote                fvrf/ivrf            Status
4         10.128.0.32/4500      51.250.***.***/4500   none/none            READY
      Encr: AES-CBC, keysize: 256, PRF: SHA256, Hash: SHA256, DH Grp:2, Auth sign: PSK, Auth verify: PSK
      Life/Active Time: 28800/23528 sec

Также вы можете посмотреть логи туннеля, выполнив команды:

debug crypto ikev2
conf t
do sh log

Настройте маршрутизацию

Важно

Настройка производится одинаково на обеих ВМ, за исключением специально оговоренных параметров.
Настройка производится в терминале, подключенном к ВМ по SSH, в режиме привилегированного пользователя.

Для обеспечения отправки ответа на запрос, настройте Loopback-интерфейс:
ВМ cisco-router-d

ВМ cisco-router-b
```
conf t
int lo10
   ip address 10.1.1.1 255.255.255.255
   exit
```
```
conf t
int lo10
   ip address 10.1.1.2 255.255.255.255
   exit
```

Для обеспечения динамической маршрутизации, настройте BGP-протокол:

ВМ cisco-router-d

ВМ cisco-router-b

router bgp 65001
   bgp log-neighbor-changes
   neighbor 192.168.0.2 remote-as 65002
   address-family ipv4
      network 10.1.1.1 mask 255.255.255.255
      neighbor 192.168.0.2 activate
      exit
   exit
exit

router bgp 65002
   bgp log-neighbor-changes
   neighbor 192.168.0.1 remote-as 65001
   address-family ipv4
      network 10.1.1.2 mask 255.255.255.255
      neighbor 192.168.0.1 activate
      exit
   exit
exit

Проверьте работу туннеля GRE

Убедитесь, что через туннель отправляются и возвращаются пакеты. Для этого на ВМ cisco-router-d выполните:

ping 10.1.1.2 source lo10

Результат:

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 10.1.1.2, timeout is 2 seconds:
Packet sent with a source address of 10.1.1.1
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 10/10/11 ms

Для диагностики туннеля GRE, вы также можете выполнить следующие команды:

show ip int brief
show ip bgp summary
show ip bgp
show ip route bgp

Как удалить созданные ресурсы

Чтобы перестать платить за созданные ресурсы:

удалите ВМ;
удалите статический публичный IP-адрес, если вы его зарезервировали.

Настройка защищенного туннеля GRE поверх IPsec

Перед началом работыПеред началом работы

Необходимые платные ресурсыНеобходимые платные ресурсы

Создайте пару ключей SSHСоздайте пару ключей SSH

Создайте каталогиСоздайте каталоги

Создайте две виртуальные машины с Cisco Cloud Services RouterСоздайте две виртуальные машины с Cisco Cloud Services Router

Создайте первую ВМ с Cisco Cloud Services RouterСоздайте первую ВМ с Cisco Cloud Services Router

Задайте роутеру имя хостаЗадайте роутеру имя хоста

Создайте пользователя с правами администратораСоздайте пользователя с правами администратора

Подготовьте ключПодготовьте ключ

Настройте аутентификацию с помощью SSH-ключейНастройте аутентификацию с помощью SSH-ключей

Проверьте SSH-подключение к роутеруПроверьте SSH-подключение к роутеру

Создайте и настройте вторую ВМ с Cisco Cloud Services RouterСоздайте и настройте вторую ВМ с Cisco Cloud Services Router

Настройте IPsec-протоколыНастройте IPsec-протоколы

Создайте туннельные интерфейсыСоздайте туннельные интерфейсы

Настройте маршрутизациюНастройте маршрутизацию

Проверьте работу туннеля GREПроверьте работу туннеля GRE

Как удалить созданные ресурсыКак удалить созданные ресурсы

Была ли статья полезна?

Перед началом работы

Необходимые платные ресурсы

Создайте пару ключей SSH

Создайте каталоги

Создайте две виртуальные машины с Cisco Cloud Services Router

Создайте первую ВМ с Cisco Cloud Services Router

Задайте роутеру имя хоста

Создайте пользователя с правами администратора

Подготовьте ключ

Настройте аутентификацию с помощью SSH-ключей

Проверьте SSH-подключение к роутеру

Создайте и настройте вторую ВМ с Cisco Cloud Services Router

Настройте IPsec-протоколы

Создайте туннельные интерфейсы

Настройте маршрутизацию

Проверьте работу туннеля GRE

Как удалить созданные ресурсы
